Para el trabajo en cuestión, se había previsto el sistema de inyección patentado Multipoint - Difusión capilar - que proporciona la inyección de resinas en el suelo a través de una cánula especial con varios orificios laterales (12÷14), llamada "multi-agujero".
Este sistema permite la realización en el suelo de una malla de inyección muy densa y garantiza un tratamiento homogéneo. De hecho, la resina saldrá al mismo tiempo de todas las aberturas de la cánula de inyección gracias al diseño de la disposición de los orificios, calibrada y de tamaño creciente con la profundidad. También se ubicará cerca de los orificios de salida evitando dispersiones, o discontinuidad del tratamiento, gracias a la posibilidad de realizar inyecciones de forma intermitente y su capacidad para solidificarse rápidamente.
Distribución de la malla de inyección y los puntos de difusión de resina
En la intervención de consolidación de terrenos se empleó un sistema de monitoreo específico para restaurar la estructura de manera segura y controlada.
Este sistema se aplica en todas las obras de construcción de Uretek y consta de:

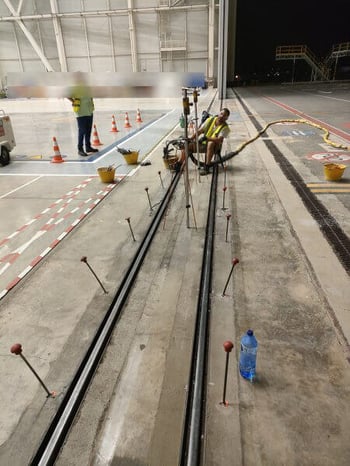

- Monitoreo láser local. Esta instrumentación con una precisión de ± 0,5 mm está compuesta por un emisor láser colocado a una distancia adecuada del área de trabajo y una serie de receptores, conectados rígidamente a las paredes, que registran los movimientos verticales.
Los levantamientos registrados son una indicación de la eficacia del tratamiento. La resina que se expande primero ejerce un empuje hacia las zonas donde el confinamiento, o el estado tensional, es menor, para luego ejercer su acción principalmente en dirección horizontal compactando el suelo. Una vez conseguida la igualdad entre las tensiones horizontales y verticales existentes en obra, la resina continúa su acción expansiva ejerciendo una presión vertical que se transmite a la cimentación, y es señalada por los receptores láser como desplazamiento vertical de la estructura. - Monitorización de las cantidades de resina inyectadas. Para cumplir con los requisitos del proyecto, los volúmenes de resina inyectados en el suelo se registran a través de lecturas en el camión-taller.

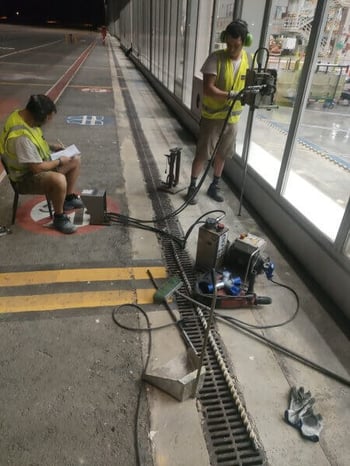

- Pruebas penetrométricas. El resultado positivo de la intervención se controlará con pruebas penetrométricas dinámicas comparativas que permitirán apreciar el aumento de los parámetros mecánicos de los volúmenes de suelo inyectado.
Intervención Uretek Deep Injection®:el operador inyecta la resina en el suelo controlando los levantamientos de la estructura a través de la instrumentación láser local. El aumento de los parámetros mecánicos del suelo se verifica a través de ensayos penetrométricos comparativos
El diseño de las cánulas y la optimización del proceso de inyección han sido objeto de una serie de estudios y experimentos en colaboración con los profesores Manassero y Dominijanni del Politécnico de Turín.
El estudio incluyó inicialmente el análisis de datos de pruebas de inyección realizadas en aire libre en tuberías con diferentes esquemas de perforación. A partir de los resultados obtenidos, se identificó el mejor esquema a considerar para la búsqueda de una nueva configuración que permitiera distribuir homogéneamente la cantidad de resina inyectada a diferentes profundidades a lo largo del tubo. Finalmente, se analizaron los efectos de la entrada de caudal de resina en el tubo y la viscosidad de la resina en la distribución del caudal a las diferentes profundidades de salida del tubo multiperforado.

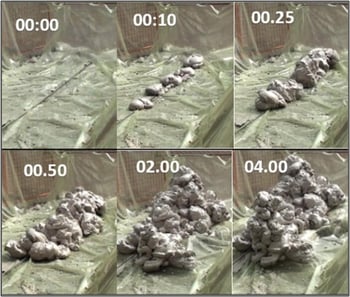

Distribución de la malla de inyección y los puntos de difusión de resina (imagen de arriba), secuencia de marcos que resaltan la difusión de la resina en expansión alrededor de la cánula de inyección (imagen de abajo)
