Asentamiento en una vivienda provocado por la rotura de una tubería

    LUGAR: Villaviciosa de Odón - Madrid

    AÑO: 2012

    DURACIÓN DE LA INTERVENCIÓN: 1 día

    EL PROBLEMA

    Asentamiento provocado por el lavado del terreno de apoyo.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

    Vivienda unifamiliar adosada del año 1985. Consta de dos plantas sobre rasante, más planta sótano. La cimentación está compuesta por zapatas continuas bajo muros de 0,60-0,70 m. de anchura.

    EL PROBLEMA

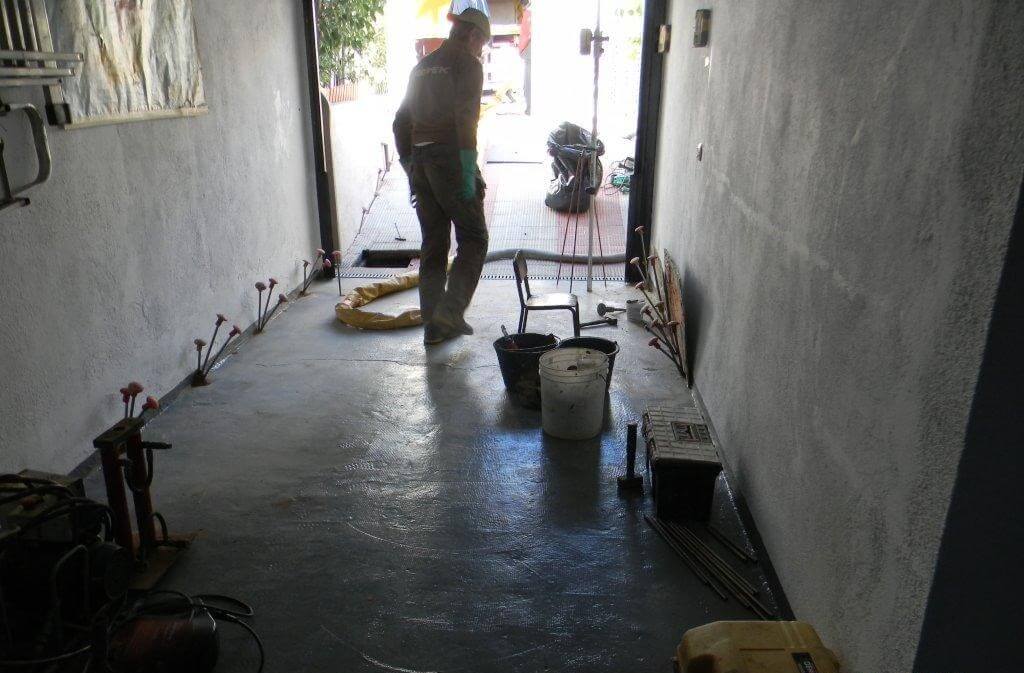

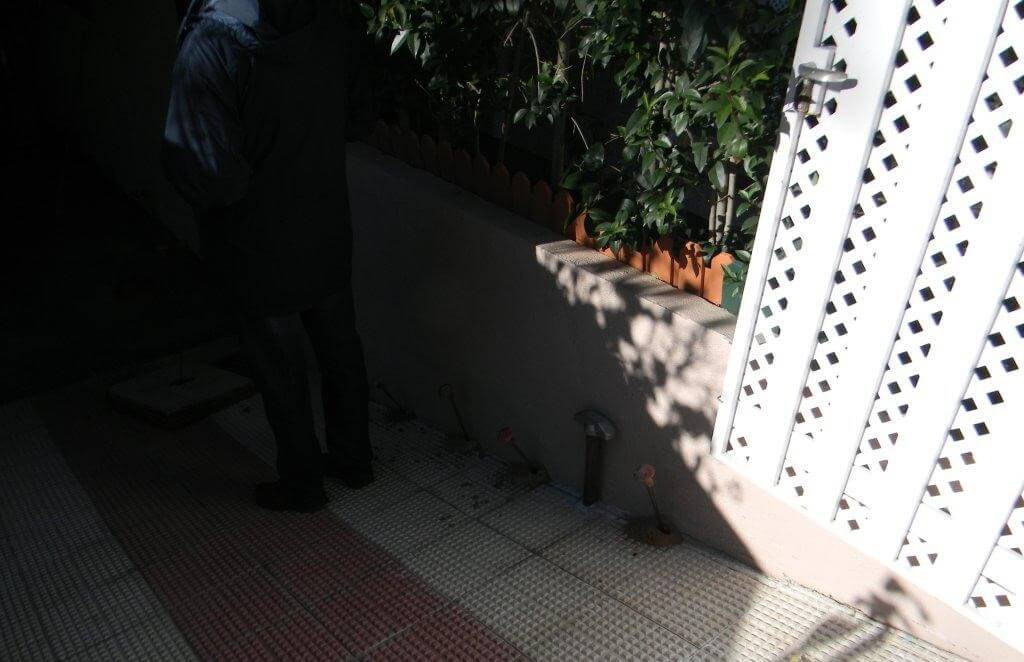

    Debido a la rotura de una tubería de abastecimiento de agua se ha producido el lavado del terreno de apoyo de cimentación. Debido a este lavado, se han producido asentamientos que han dado lugar a unas patologías (grietas) en el interior de los muros del sótano.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

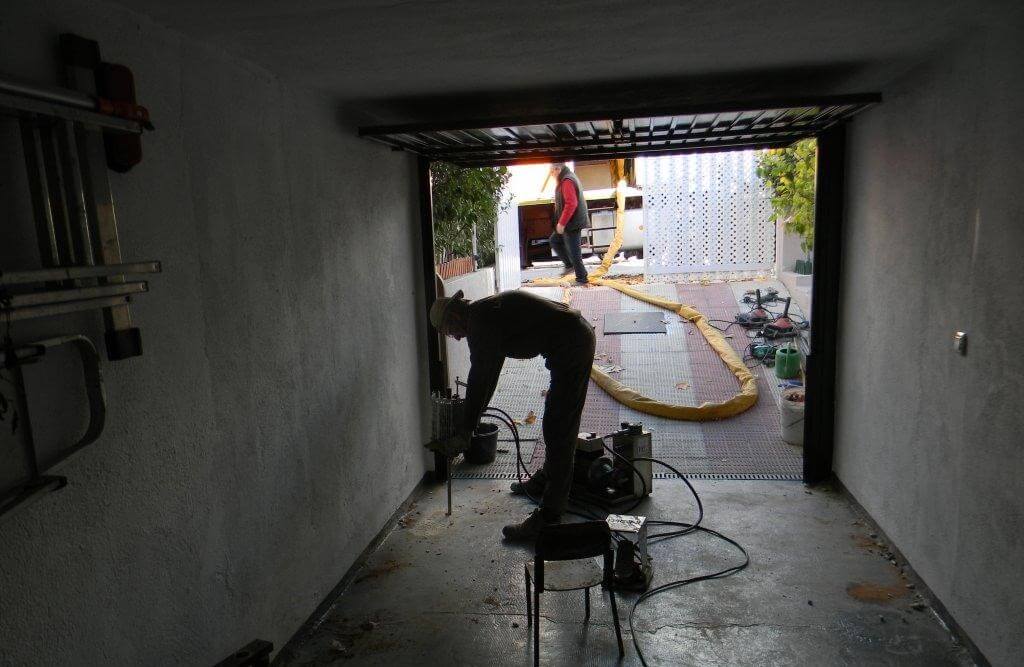

    Como alternativa a una solución tradicional, se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

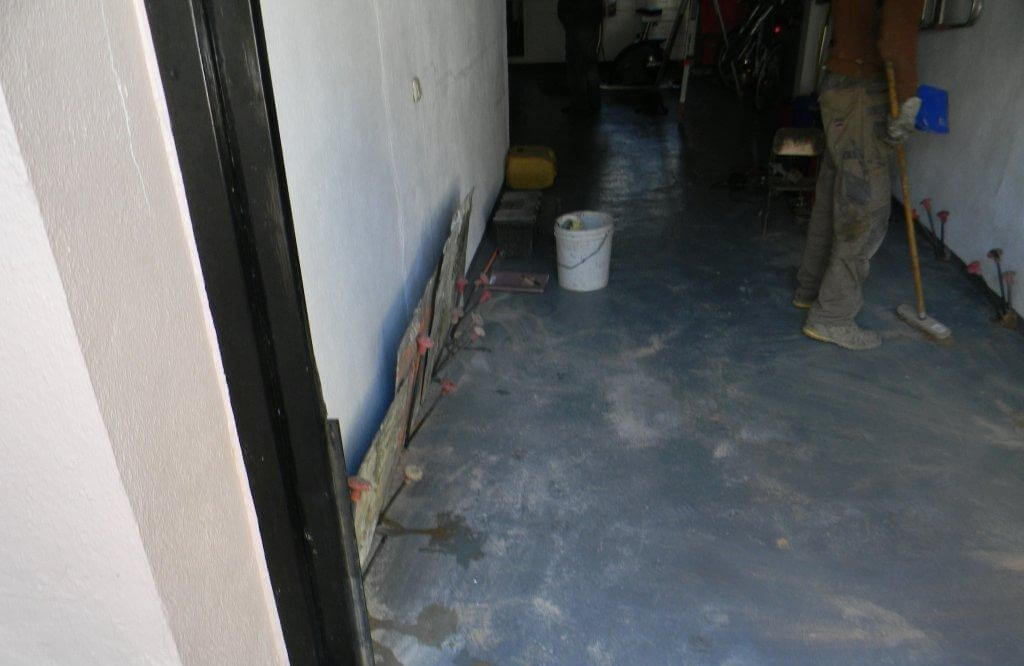

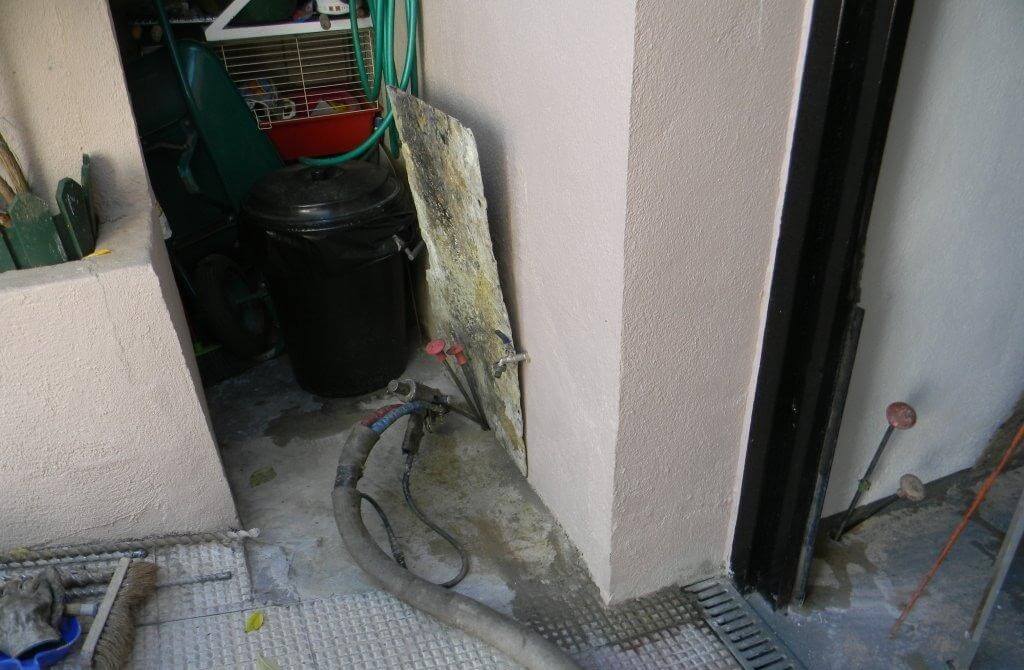

    • 1ª FASE – Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en tres (3) niveles de profundidad en el volumen de suelo afectado por las cargas.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

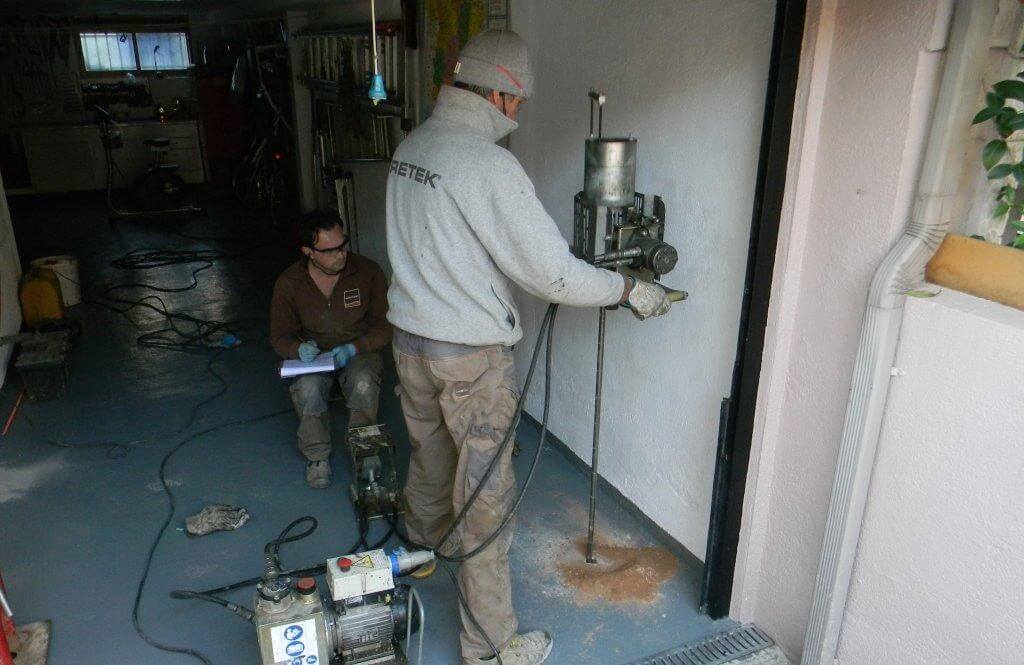

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa. El resultado final ha sido confirmado mediante la realización de dos pruebas penetrométricas, evidenciando mejora de la capacidad portante del terreno tras la intervención.

    EL PROYECTO EN DETALLE

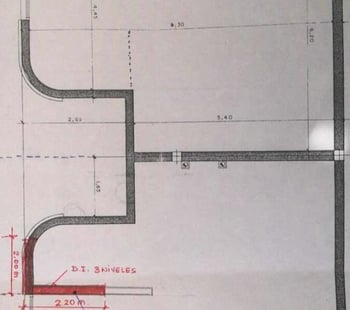

    La intervención de consolidación llevada a cabo en la vivienda sita en C/ Fernando IV en el municipio de Villaviciosa de Odón, ha tenido como objetivo inyecciones de resina a tres niveles de profundidad, en el terreno subyacente por 10,6 ml. de cimentación continua, según el plan de intervención adjunto.

    plano-intervencion-vivienda-villaviciosa-odon

    La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

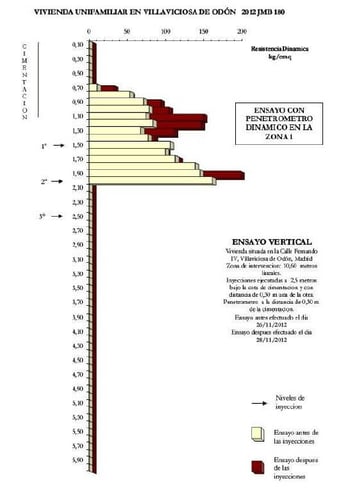

    La mejora calculada, se ha medido in situ con ensayos penetrométricos ejecutado en toda la cimentación, está representado en términos de resistencia penetrométrica a la punta qc.

    ensayo-penetrometrico-vivienda-villaviciosa-odon
