Asiento diferencial por aumento de cargas en una nave

    LUGAR: Sevilla

    AÑO: 2018

    EL PROBLEMA

    Aumento de cargas que provocó un asiento diferencial.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

    Situado en el complejo de la C/ Tabladilla de la Consejería de Agricultura de la Junta de Andalucía, fue construida en 1929. Es una nave destinada al aparcamiento de vehículos con cimentación por zapata corrida de grava, arena y cemento de 84cm de canto apoyado en una capa de mejora del terreno de arena y grava de 57cm de espesor, con una cota de apoyo de -1,7m según las catas iniciales.

    EL PROBLEMA

    Un aumento de cargas debido a la instalación de 2 centros de transformación en una esquina ha producido un asiento diferencial en el terreno de cimentación que no ha sido admisible para la estructura.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    El Arquitecto responsable del proyecto definió desde el primer momento como solución para el tratamiento del
    terreno una tecnología ya aplicada por él en otro edificio del mismo complejo, una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

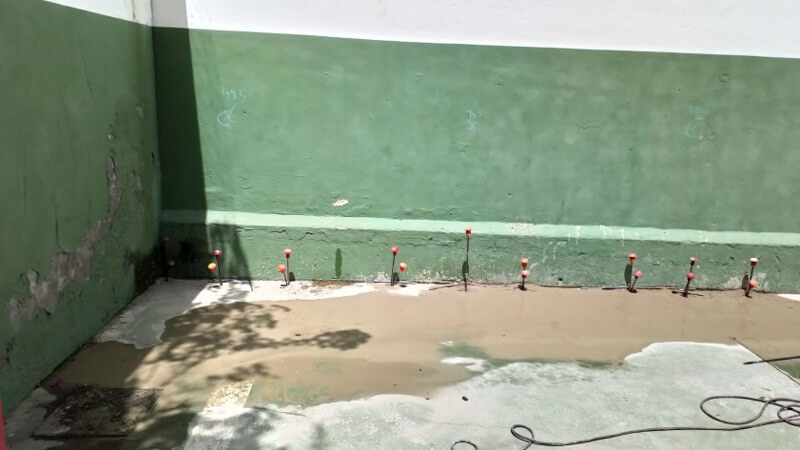

    • 1ª FASE – Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en cinco (5) niveles de profundidad en el volumen de suelo afectado por las cargas.
    • 3ª FASE – Consolidación en profundidad mediante inyecciones columnares hasta cota -7m en la zona más afectada.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

    Previamente a la fase de proyecto se ha realizado un estudio geotécnico completo. En coordinación con los responsables del proyecto, que tenían experiencia previa en el recalce de otro edificio del mismo complejo con ésta tecnología, se ha definido la intervención, que realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado.

    EL PROYECTO EN DETALLE

    La intervención de recompresión y consolidación efectuada en el edificio 5 de la Consejería de Agricultura
    de la C/ Tabladilla s/n, Sevilla, ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por unos 121 metros lineales bajo las zapatas de cimentación continua. Dicha intervención se ha llevado a cabo de forma continua en la zona más afectada y de forma puntual en el resto de la nave.

    plano-intervencion-consejeria-agriculturaEn líneas generales, se trata de un terreno formado por arcillas marrones de consistencia muy blanda a blanda hasta 8,5m, seguidos por limos arenosos de consistencia firme. Las arcillas, que son el apoyo de la cimentación,
    tienen un potencial expansivo alto.

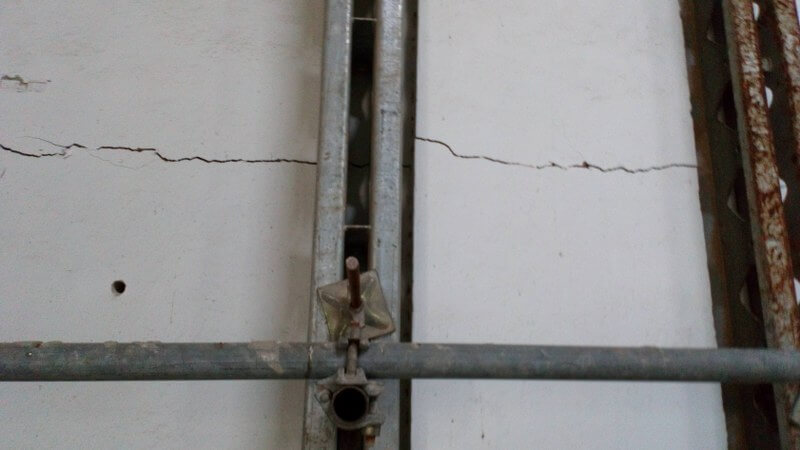

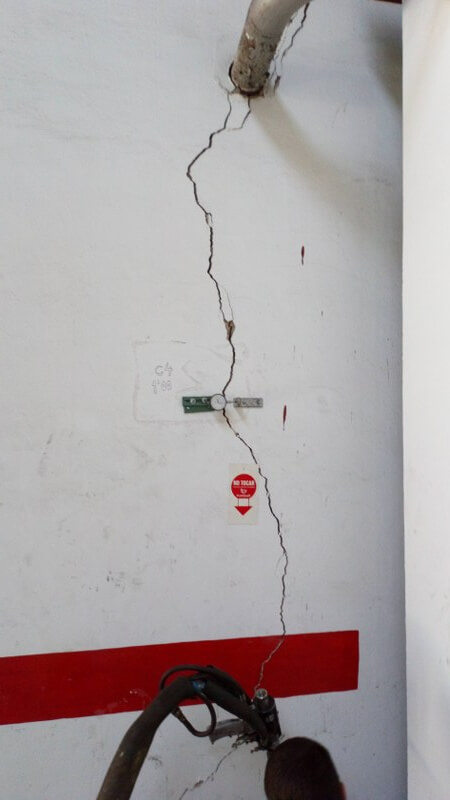

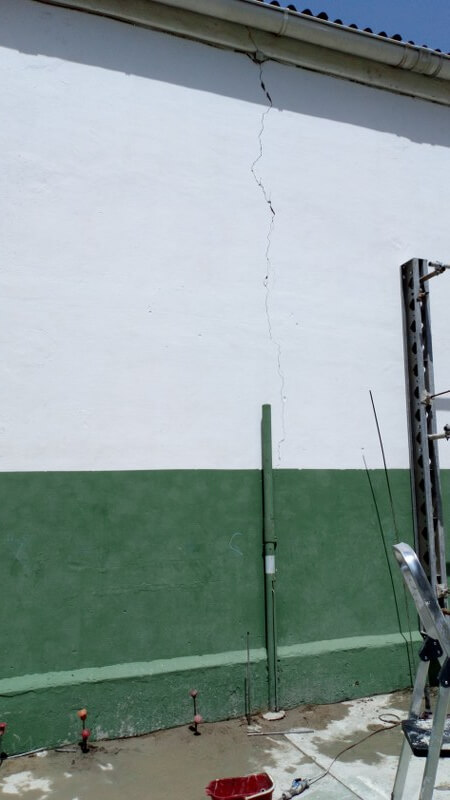

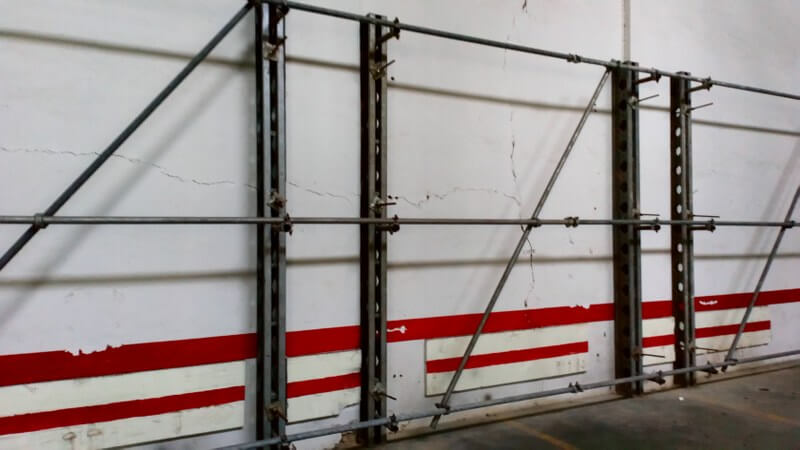

    Previamente a la instalación de los centros de transformación (uno exterior y otro interior en una de las esquinas) no había patología, de forma que dicha instalación supuso un asiento en la zona afectada mayor que en el resto de la nave. Dicho asiento diferencial no fue admisible para la estructura, provocando la fisuración.

    La tecnología aplicada, protegida por la Patente Europea nº 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a
    su alrededor una acción de compactación que origina un aumento de capacidad de carga.

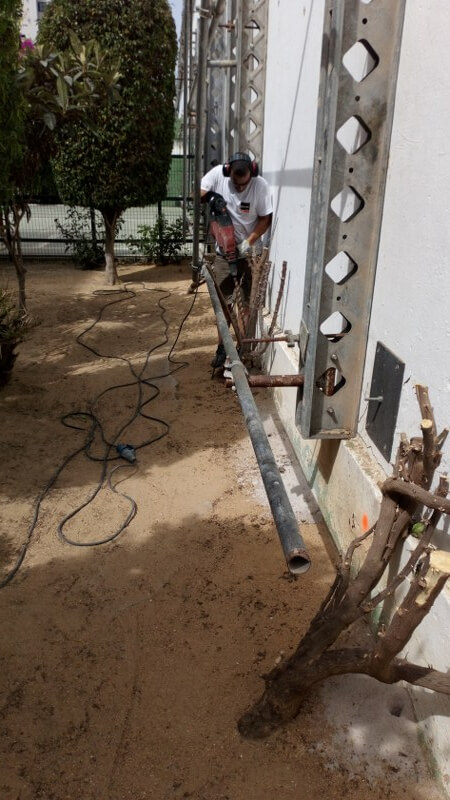

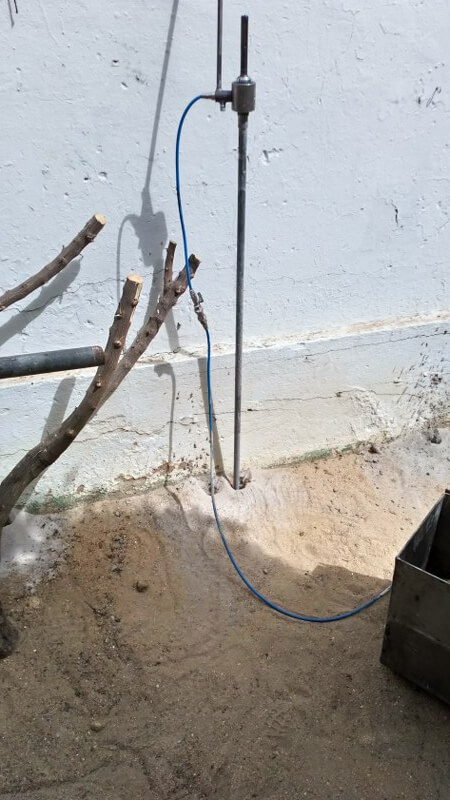

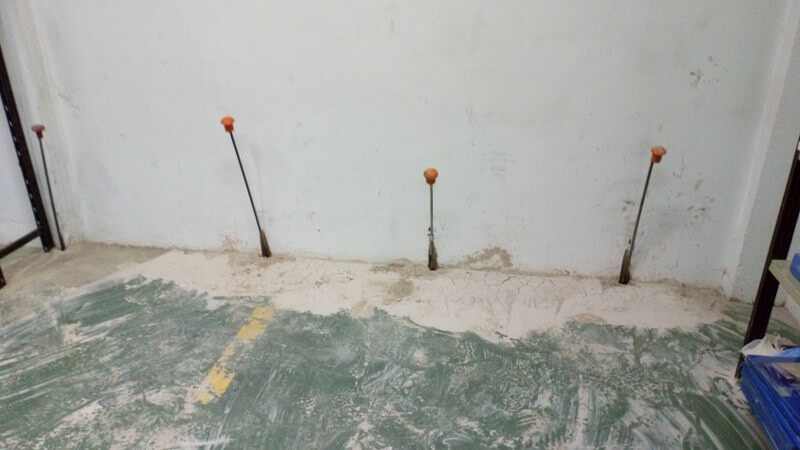

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante "niveles". El plan de intervención consistió en inyectar en el volumen de terreno de los cinco (7) primeros metros bajo la cota de apoyo de la cimentación.

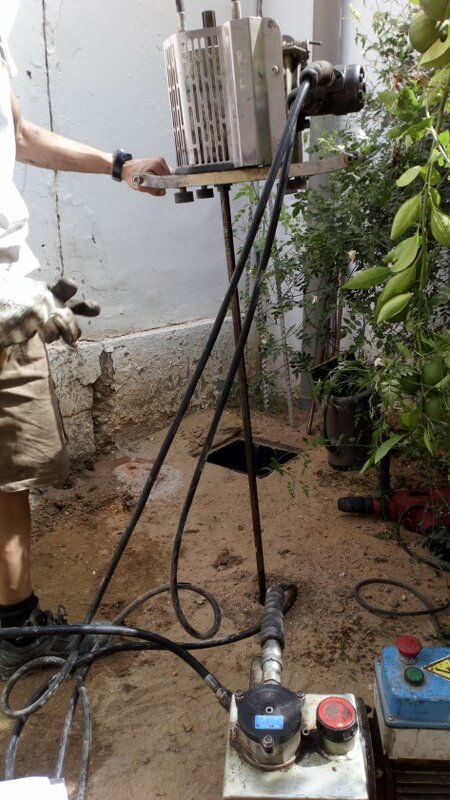

    El Departamento técnico Uretek, después de una minuciosa inspección a la edificación y tras estudiar la documentación facilitada, ha estudiado de forma coordinada con los autores del proyecto la solución para resolver el problema la patología, con una mejora más allá del bulbo de presiones de la edificación. La mejora calculada, que se puede medir in situ con un ensayo penetrométrico ejecutado a una distancia del eje de la cimentación de aproximadamente 0.50 m, esta representado en términos de resistencia penetrométrica a la punta qc.

    Como se observa en el siguiente gráfico comparativo de uno de los ensayos de penetración dinámica tipo DPM30 realizados, la mejora de la resistencia penetrométrica por punta del terreno es apreciable.
