Consolidación y levantamiento de solera en Supermercado Esclat

    LUGAR: Lleida

    AÑO: 2012
    DURACIÓN DE LA INTERVENCIÓN: 2 días

    EL PROBLEMA

    Una deficiente compactación del terreno provocó movimientos.

    LA SOLUCIÓN

    Consolidación y levantamiento del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Floor Lift®.

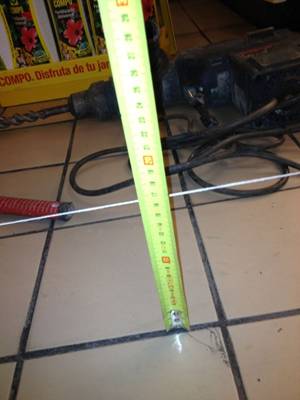

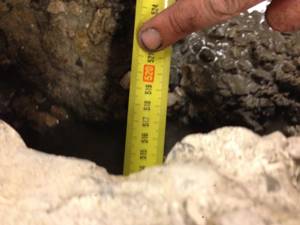

    Ubicada en la parte superior de un talud, pertenece a la red de supermercados Esclat, muy numerosos en Catalunya. Esta apoyado en pilotes aislados, pero el pavimento descansa en una capa de rellenos de hasta 8 metros de profundidad. Se observa un descenso del pavimento de hasta 16 cm, con un hueco por debajo de la solera de la misma magnitud aproximadamente.

    EL PROBLEMA

    Posiblemente una deficiente compactación del terreno de apoyo del pavimento del supermercado, que ha ocasionado los movimientos y diferentes patologías.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de las exclusiva tecnología Uretek Floor Lift ® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Como alternativa a la demolición de la solera, compactado del fondo y ejecución de un nuevo pavimento, con lo que ello hubiera supuesto, tanto en tiempo como en como en coste, se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Floor Lift con inyecciones de resina expansiva Uretek.

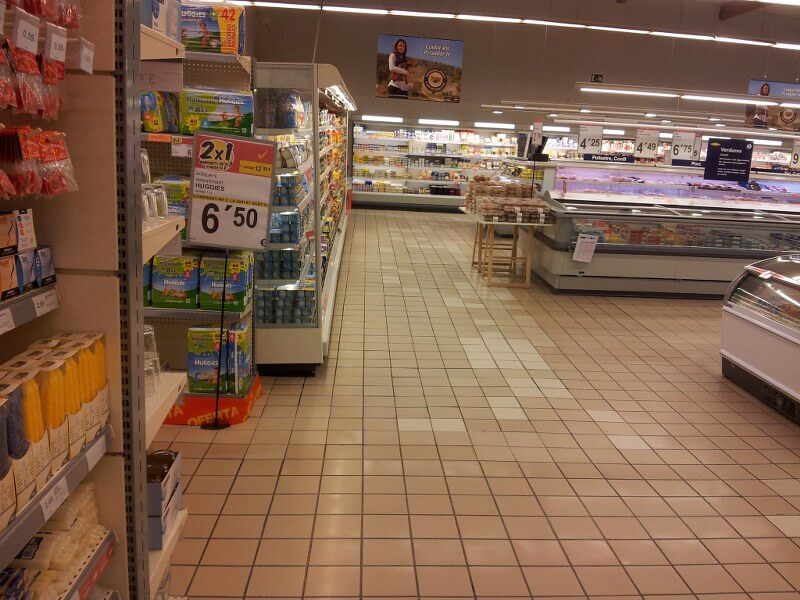

    La intervención se ha ejecutado en la superficie afectada por el asiento, unos 120 m2, y se ha conseguido consolidar la solera y levantar 15 cm la zona más afectada por el asiento, tal y como contemplaba el proyecto. Dicha intervención se ha realizado en 2 jornadas de trabajo.

    Observaciones:

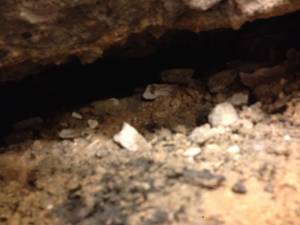

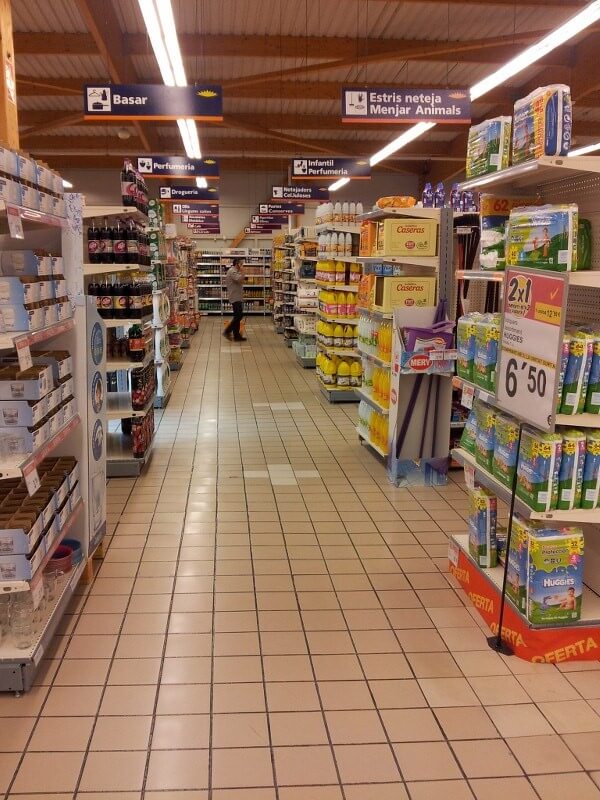

    Gracias a la amplia información que se disponía del caso, con estudio geotécnico, planos del supermercado y observación de la cavidad mediante una cámara de video, se consiguió realizar un dimensionamiento muy exacto de la zona afectada y tratar con más intensidad esas zonas. La poca invasividad del sistema ha permitido el funcionamiento ininterrumpido del supermercado, únicamente sectorizando la intervención y causando mínimas molestias a los clientes.

    EL PROYECTO EN DETALLE

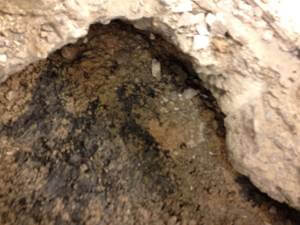

    La resina se inyecta cuando se encuentra en estado líquido, mientras está en su fase expansiva, y como primer efecto alcanza inmediatamente los huecos bajo la solera rellenándolos.

    Siguiendo con la inyección, la resina no tiene posibilidad de expandirse hacia el fondo, y empieza a levantar el pavimento. Gracias a la observación de la cavidad realizada mediante una cámara de video se ha conseguido tratar con más exactitud la zonas a intensificar la inyección.

    El principio de levantamiento se evidencia inmediatamente por medio de un sistema láser, y esto permite decidir si seguir con las inyecciones, levantando el pavimento, ó atenerse al consolidado del fondo.

    El levantamiento se mantiene bajo control milimétrico en tiempo real. La fuerza de expansión de la resina permite levantar la zona más afectada 1 cm, según contemplaba el proyecto.

    Las inyecciones con el fin de cubrir la totalidad de la superficie a tratar, se realizaron mediante la colocación de conductos de inyección con una distribución aproximada de un tubo de inyección cada 1 m2 y una profundidad de entre 0,5 m y 1,5 m, siendo el diámetro de los tubos 8 mm.

    Se realizó la nivelación laser en tiempo real de la recuperación del asiento, levantando el pavimento una media de 8-10 cm.
