Consolidación y mejora del terreno en un Instituto de Mollet de Vallés

    LUGAR: Mollet del Vallès - Cataluña

    AÑO: 2013

    DURACIÓN DE LA INTERVENCIÓN: 1 día

    EL PROBLEMA

    Asientos y grietas entre la obra vieja y la obra nueva.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

    Remodelado en el 2008, con la construcción anexa de un ascensor. La unión entre el ascensor y la zona antigua del colegio presenta una separación que se ve aumentada a medida que ganamos altura, con grietas en el interior de hasta 2,5 cm. El ascensor apoya en una losa de 25 cm de ancho con muros laterales de 1 metro de ancho por 90 cm de profundidad.

    EL PROBLEMA

    La presencia de arcillas expansivas en el terreno, unido al asiento diferencial entre la parte antigua del colegio y la nueva.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Dada la complejidad de acceso a la zona a intervenir, unida a la necesidad de una actuación local y puntual en la cimentación del ascensor se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

    • 1ª FASE –Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en tres (3) niveles de profundidad en el volumen de suelo afectado por las cargas.

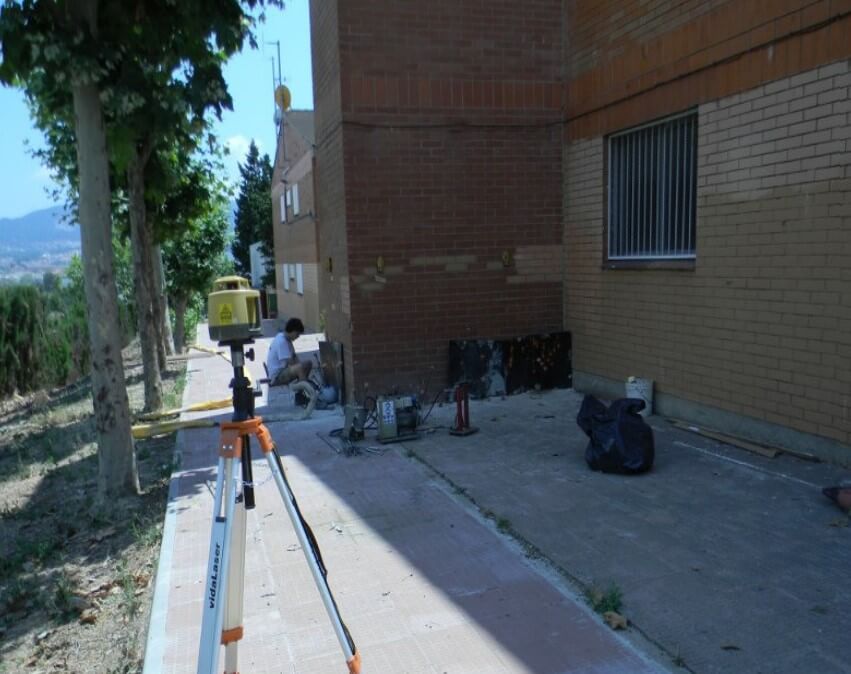

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como ensayos penetrométricos realizado antes y después de la intervención.

    Observaciones:

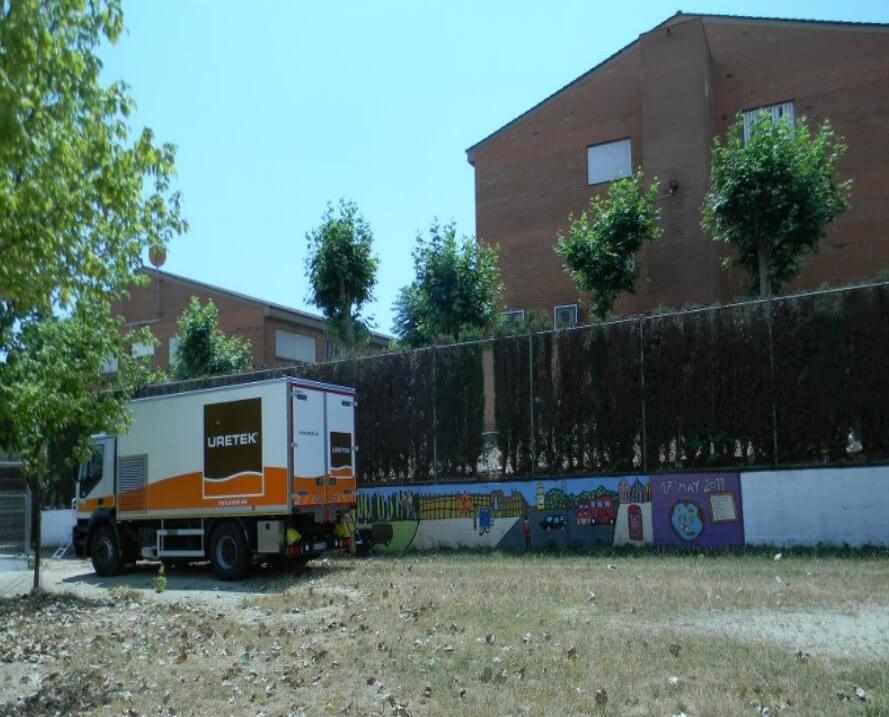

    Las investigaciones realizadas al inicio de la intervención, unidas a la información facilitada por el cliente, han determinado el tratamiento a realizar, la cantidad de resina a inyectar y el volumen de terreno a tratar bajo la cimentación. Dadas las características de la intervención y la dificultad de acceso a la zona del ascensor (en la parte trasera del colegio) resultó ser una solución idonea dada su poca invasividad y reducidas dimensiones de los equipos. El equipo se colocó en el solar contiguo, a unos 40 metros de la zona de actuación. La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado.

    EL PROYECTO EN DETALLE

    La intervención de consolidación y mejora del terreno efectuada en el Instituto de Educación Secundaria de Mollet del Vallés (Barcelona), ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por unos 8,5 metros lineales de muro de cimentación.

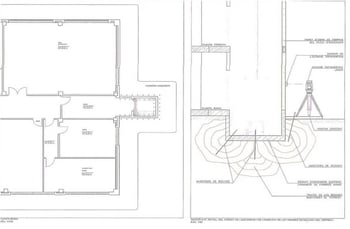

    plano-intervencion-instituto-educacion-secundaria-mollet-vallesSegún indica el ensayo penetrómetrico realizado previo a la perforación, el terreno bajo la cimentación presenta una consistencia media-baja, lo que unido al comportamiento expansivo de la arcilla habría causado los asientos diferenciales. Rápidamente el terreno pasa a ser compacto en profundidad.

    La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga. El tratamiento en el terreno arcilloso anula la probabilidad de ciclos expansivos en el futuro.

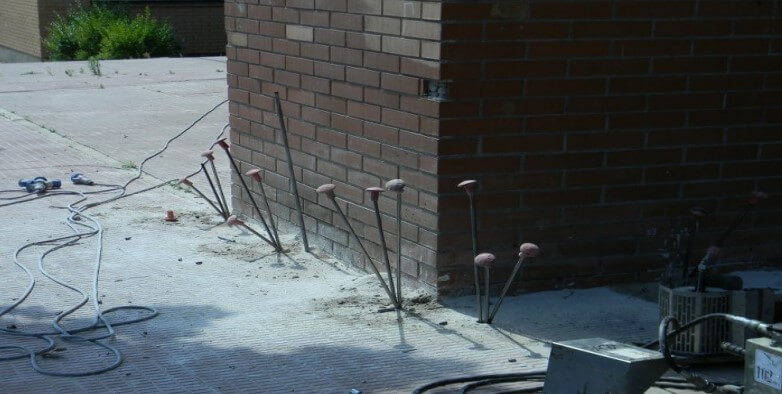

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante "niveles". El plan de intervención consistió en inyectar en el volumen de terreno de los tres (3) primeros metros bajo la cota de apoyo de la cimentación.

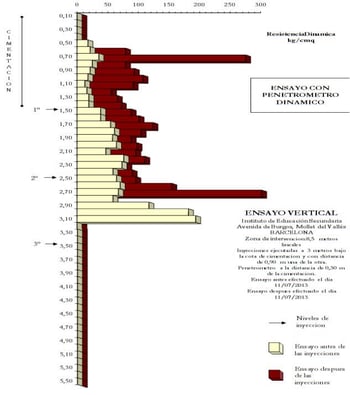

    La mejora del terreno medida in situ con un ensayo penetrométrico ejecutado a una distancia del eje de la cimentación de aproximadamente 0.30 m, esta representado en términos de resistencia penetrométrica a la punta qc, tal y como se observa en la siguiente tabla.

    El promedio de la mejora obtenido en el volumen del suelo tratado es aproximadamente del 60%. La fiabilidad del procedimiento de cálculo adoptado ha sido comprobada por medio de experiencias realizadas cotejando los resultados teóricos con pruebas penetrométricas estáticas comparativas realizadas en obras concretas.

    ensayo-penetrometrico-instituto-educacion-secundaria-mollet-valles
