Consolidación del terreno bajo la plataforma del tranvía de Murcia

    LUGAR: Murcia
    AÑO: 2023
    DURACIÓN DE LA INTERVENCIÓN: 5 días en turno nocturno
    ZONA TRATADA: 260 m² losa plataforma.
    CLIENTE: IMO INGENIERIA DE CIMENTACIONES ESPECIALES

    EL PROBLEMA

    Fisuramientos de losa en varios tramos correspondientes con estribos de puentes de la plataforma ferroviaria.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnologías Uretek Floor Lift® y Uretek Deep Injections®.

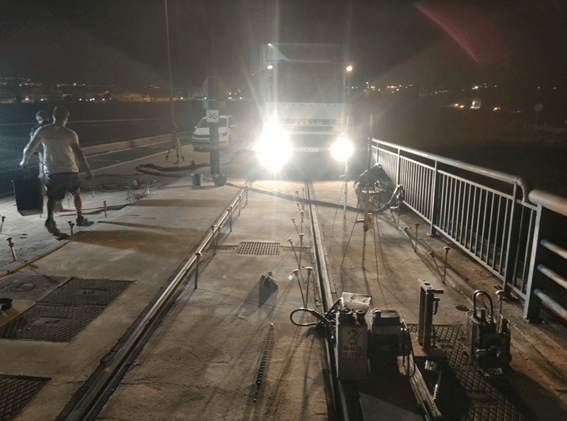

    La intervención de consolidación se llevó a cabo inyectando la resina Uretek Geoplus en diferentes tramos bajo la plataforma con el fin de mejorar los parámetros de resistencia y deformabilidad. Se trataron 5 tramos con una superficie total de 260 m².

    EL PROBLEMA

    Debido al asiento que se había producido en la plataforma, fue necesaria realizar una intervención para consolidar el terreno de cimentación que se encontraba bajo la misma.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.

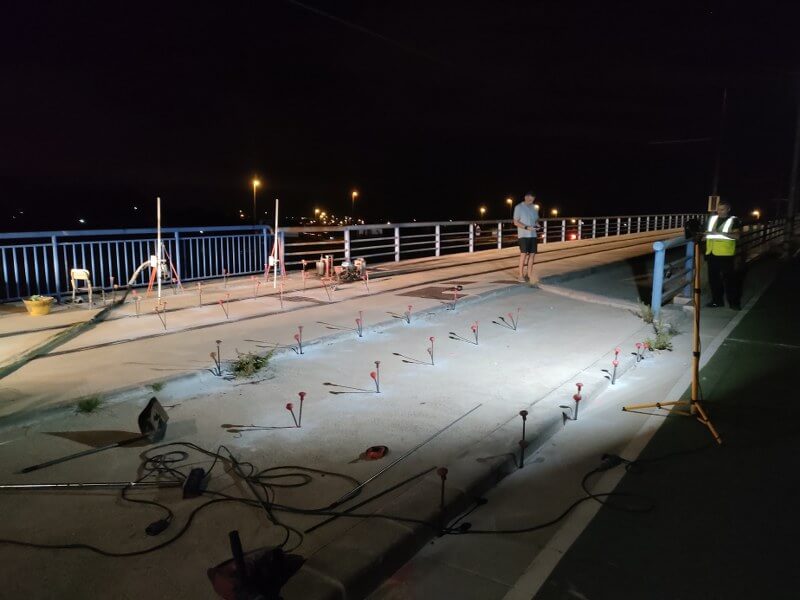

    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de las exclusivas tecnologías Uretek Floor Lift® y Uretek Deep Injections® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

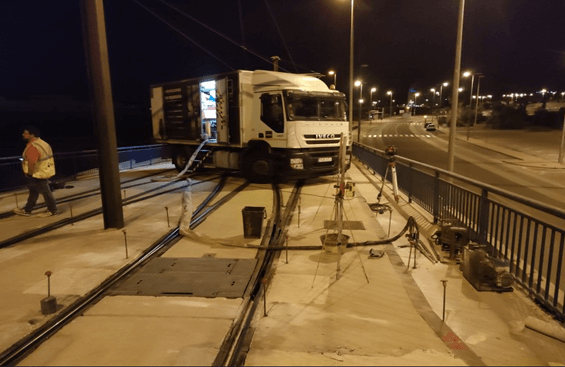

    Para solucionar el problema se optó por una tecnología cuyas características son la poca invasividad y la rapidez de ejecución: Uretek Deep Injections® y Uretek Floor Lift® con inyecciones de resina expansiva Uretek Geoplus®.

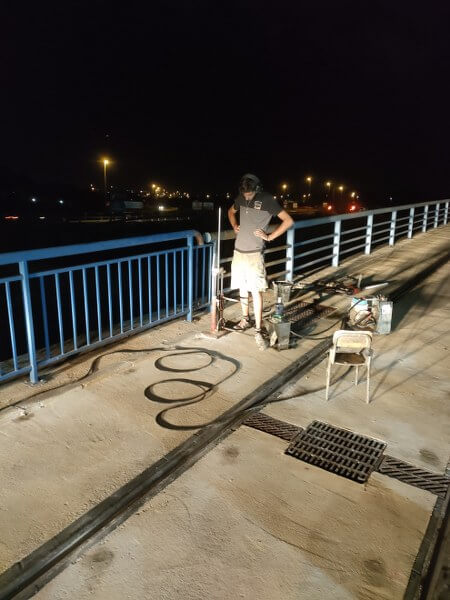

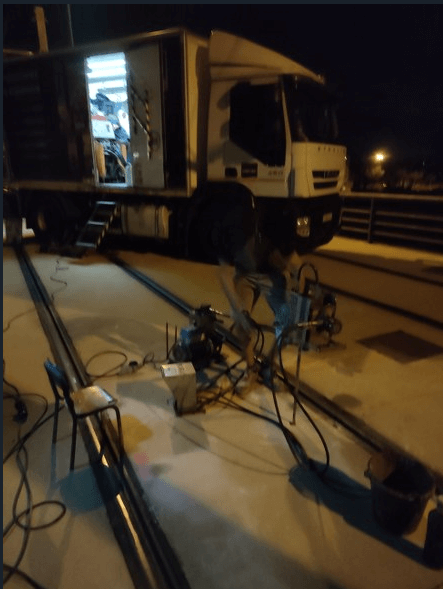

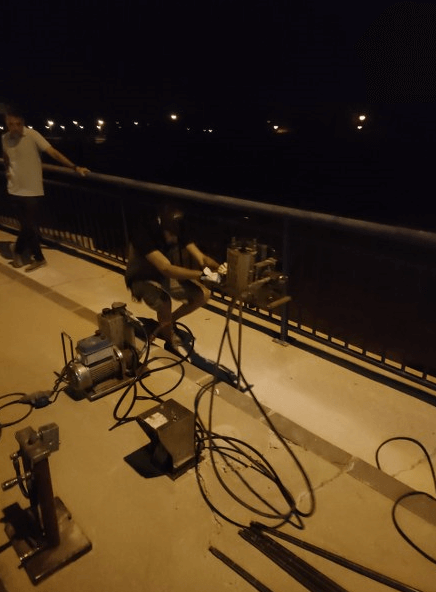

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como con la ejecución de ensayos de penetración dinámica, tanto antes como después de la intervención (evidencia de la mejora de la capacidad portante del terreno tratado).

    Fueron tratados un total de 260 m² de terreno durante la intervención.

    EL PROYECTO EN DETALLE

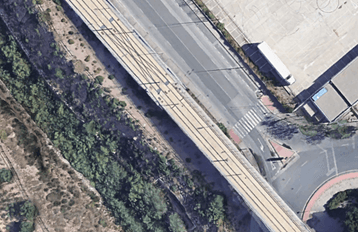

    Plano de la zona

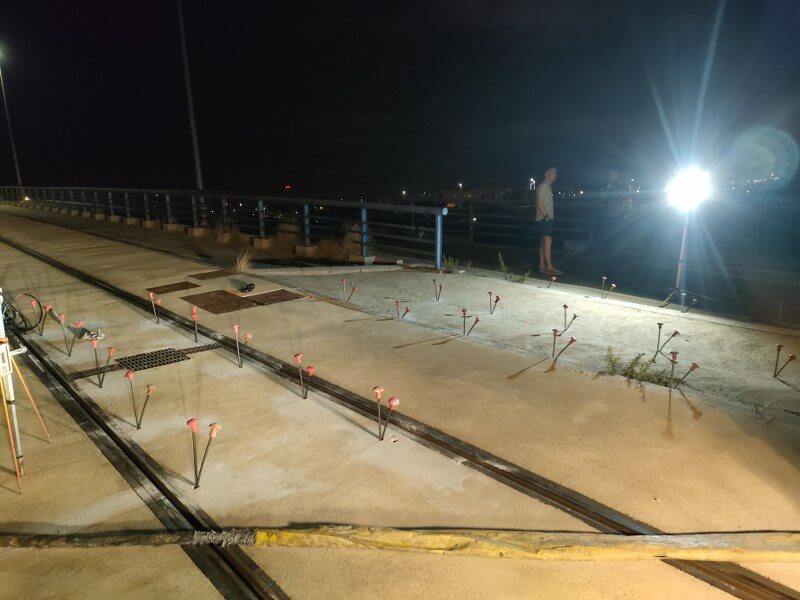

    Se trata de la vía férrea por la que transita el tranvía de Murcia, concretamente 4 tramos de 8 metros de largo x 5 m de ancho y 1 tramo de 20x5 m en estribos de puentes.

    La cimentación de la plataforma se resuelve mediante losa de hormigón armado de 40 cm de espesor y una capa de hormigón de limpieza de 10 cm bajo la misma.

    La plataforma presentaba ligeras fisuraciones y se detectaron oquedades de diverso tamaño (de 2 a 8 cm) en el terreno de cimentación.

    El tratamiento consistió en:

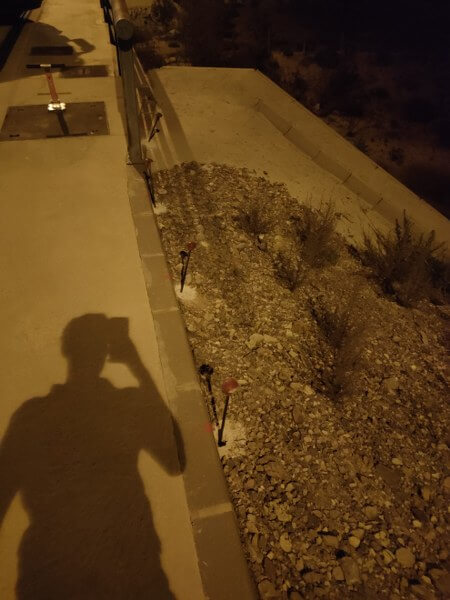

    • La mejora del terreno en niveles de hasta 3 metros de profundidad bajo la cimentación de cada uno de los tramos.

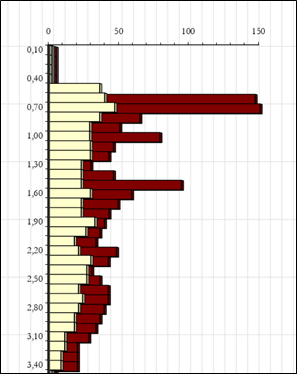

    GRAFICA ENSAYO PENETROMETRICO ANTERIOR Y POSTERIOR AL TRATAMIENTO “ESTRIBO 2 CONDOMINA”

    Gráfica de ensayo penetrométrico anterior y posterior al tratamiento "Estribo 2 condomina"
