Consolidación del terreno bajo solera de una piscina comunitaria

    LUGAR: Aranjuez - España
    AÑO: 2019
    DURACIÓN DE LA INTERVENCIÓN: 4 días



    EL PROBLEMA

    Existía un cuadro patológico con grietas en parte del vaso y hundimiento más centrado en una zona.

    LA SOLUCIÓN

    Consolidación y levantamiento del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Floor Lift®.

    Se trataba de una piscina comunitaria situada en la Calle de Imago 6, en el término municipal de Aranjuez (Madrid). La piscina tenía una solera de hormigón armado de 20 cm en el vaso de la piscina. Fue necesario tratar 328,51 m2 de solera de hormigón armado.

    EL PROBLEMA

    En la piscina surgió un cuadro patológico consistente en fisuraciones-grietas en parte del vaso, así como el hundimiento más centrado en una zona.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de las exclusiva tecnología Uretek Floor Lift ® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no contamina el suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Como alternativa a una solución tradicional, que hubiera supuesto la demolición de la solera, el compactado del terreno en el vaso sobre el que apoya la solera y la reconstrucción de una solera nueva, se ha optado por el empleo de una de las tecnologías patentadas por Uretek:

    Uretek Floor Lift®

    Dicha tecnología está caracterizada por la rapidez de ejecución y la mínima invasividad. El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control mediante la realización de ensayos de penetración tanto antes como después de la intervención.

    EL PROYECTO EN DETALLE

    La intervención

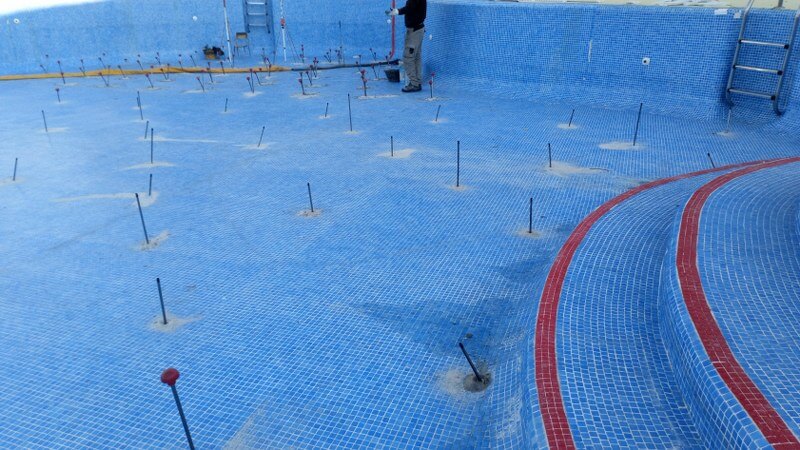

    La intervención de recompresión y consolidación alcanzada tuvo el objetivo de aumentar la capacidad portante del terreno de cimentación. Realizar una mejora de las características tanto mecánicas como hidráulicas del terreno tratado.

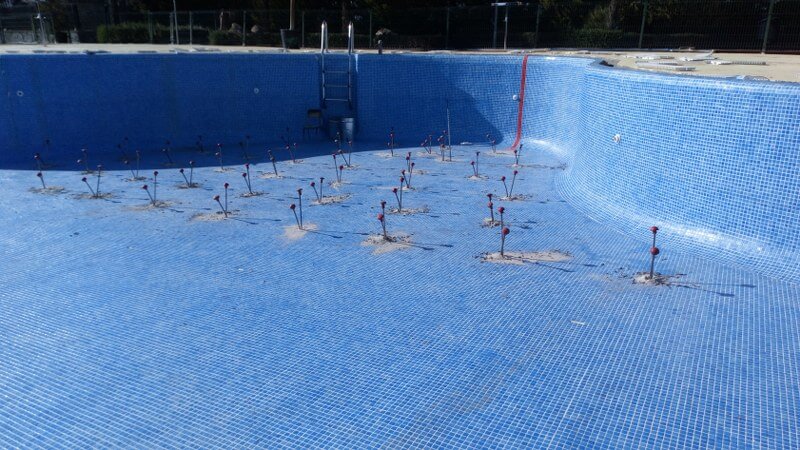

    La tecnología aplicada, protegida por la Patente Europea nº 0851064 de propiedad de la empresa Uretek Srl, permite la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose transmiten al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

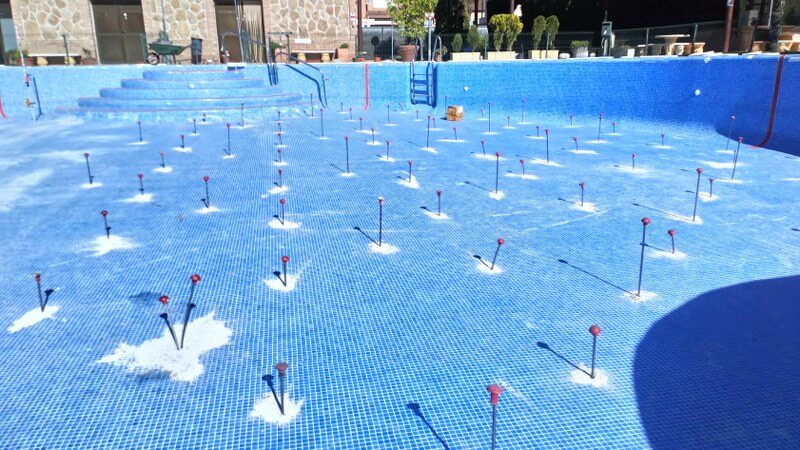

    Las inyecciones con el fin de cubrir la totalidad del volumen de terreoo a tratar se realizan mediante la colocación de conductos de inyección alternados en diferentes planos de profundidad, llamados en adelante "niveles".

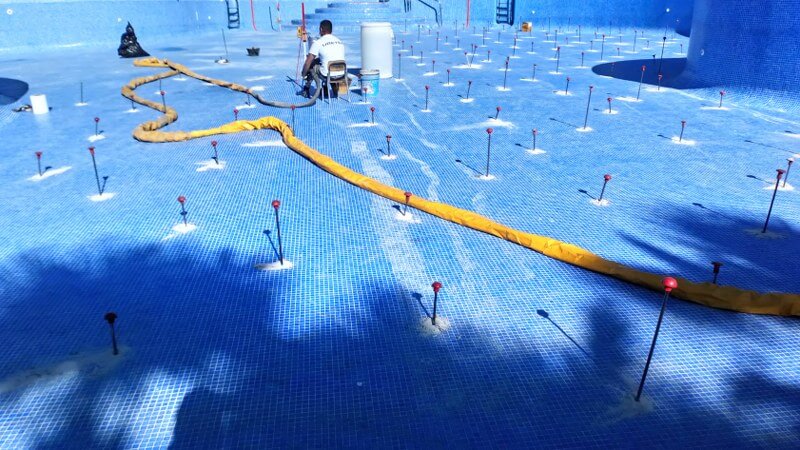

    La intervención de consolidación se efectuó, bajo una extensión de 338,51 m2 de solera de hormigón armado mediante tecnología Uretek Floor Lift, en las soleras del vaso de la piscina comunitaria. La intervención se ha realizado en los dos metros subyacentes bajo las soleras tratadas.

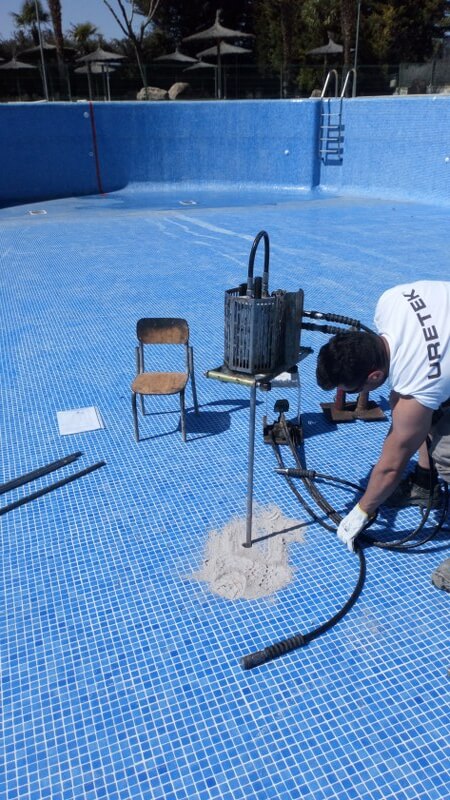

    Durante la intervención se han realizado cuatro ensayos penetrométricos en la zona de trabajo, dos antes de la ejecución de las inyecciones de resina y dos después de la inyección. Los resultados obtenidos con la comparación de los ensayos de penetración confirman la mejora del terreno subyacente en resistencia penetrométrica por punta.

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. El resultado final ha sido confirmado mediante la realización de seis ensayos de penetración dinámica continua, confirmando la mejora del terreno en resistencia penetrométrica por punta.
