Consolidación del terreno bajo el vaso de una piscina

    LUGAR: Ponts (Lleida)
    AÑO: 2024
    DURACIÓN DE LA INTERVENCIÓN: 2 días

    ÁREA TRATADA: 120 m2

    CLIENTE: CLUB TENNIS PONTS

    EL PROBLEMA

    La necesidad de mejora del terreno bajo parte del vaso de la piscina, afectado por la presencia de grietas y fisuras, debido a la presencia de fugas en el sistema hidráulico de la piscina, que habrían debilitado el terreno de apoyo.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnologías Uretek Floor Lift, para la consolidación del terreno en profundidad bajo el vaso de la piscina.

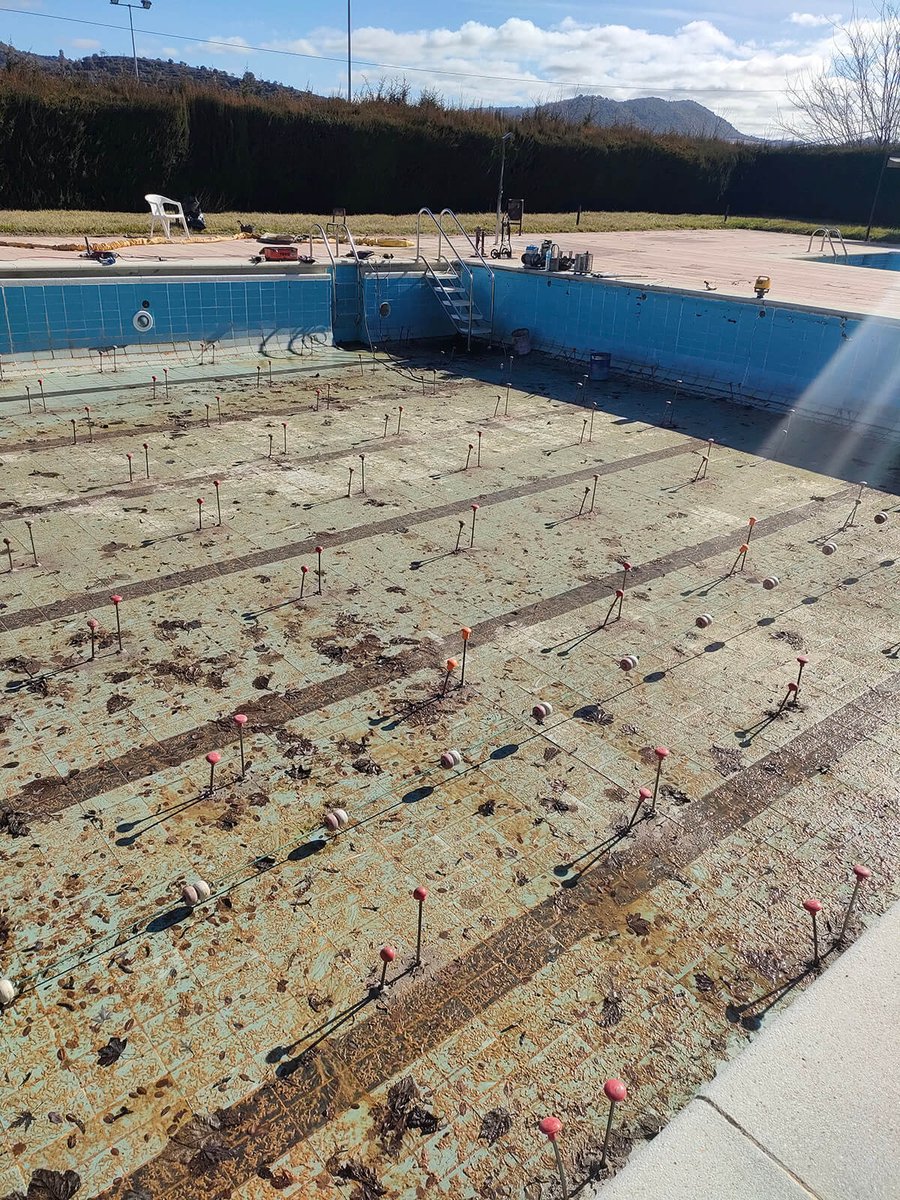

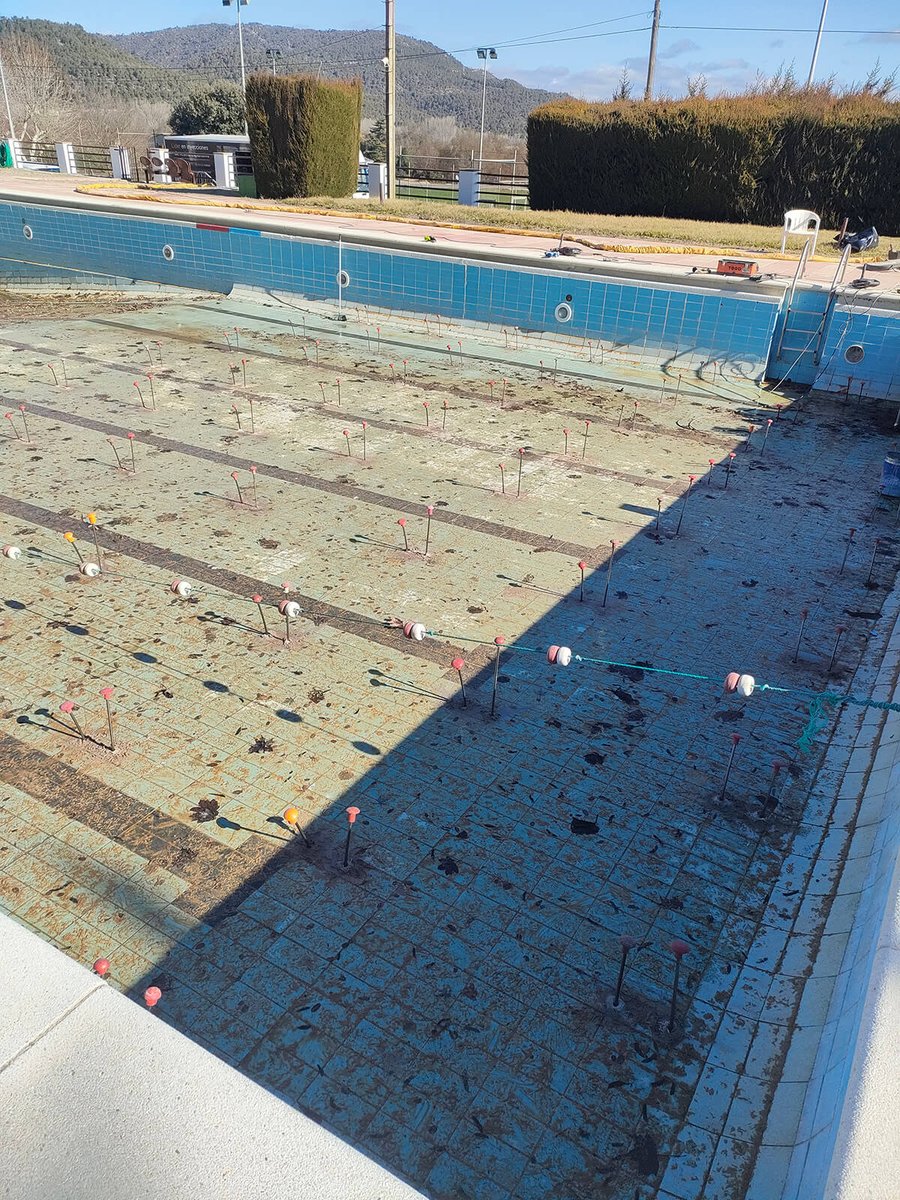

    La intervención de consolidación se llevó a cabo inyectando la resina Uretek Geoplus®  en el terreno de apoyo del vaso, en una superficie de unos 120 metros cuadrados, la zona afectada por las patologías.

    EL PROBLEMA

    La presencia de asientos diferenciales debido probablemente a la pérdida de resistencia del terreno de apoyo de la piscina, debido a fugas de agua en el sistema hidráulico de la misma. Era necesario realizar los trabajos con maquinaría de medidas reducidas, dado que los trabajos se realizaban dentro del vaso, y con diámetros de perforación lo más pequeños posibles para no dañar de manera significativa el propio vaso. Posteriormente a la actuación de Uretek, se repararon las fugas en las tuberías afectadas.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de las exclusiva tecnología Uretek Floor Lift® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Para solucionar el problema se optó por una tecnología cuyas características son la poca invasividad y la rapidez de ejecución: Uretek Floor Lift® .

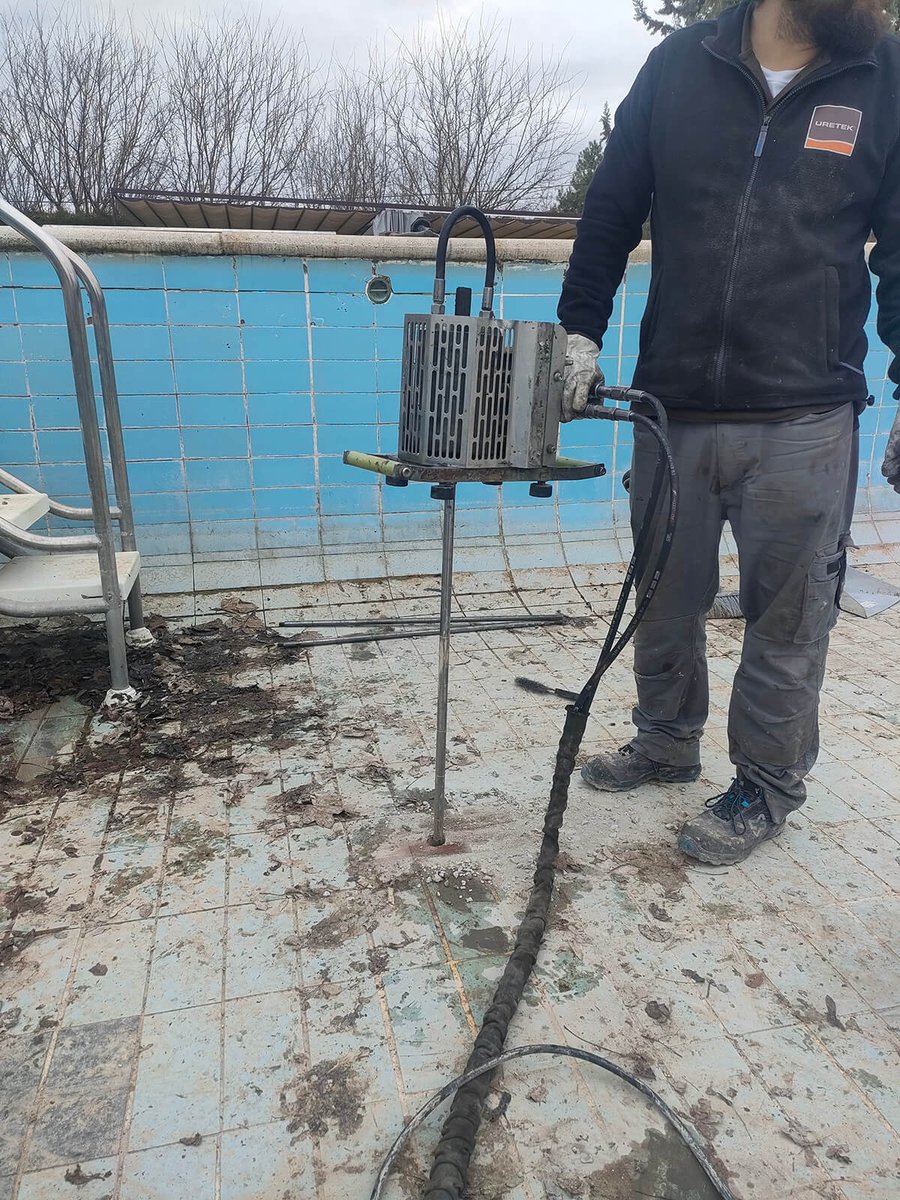

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como con la ejecución de ensayos de penetración dinámica, tanto antes como después de la intervención (evidencia de la mejora de la capacidad portante del terreno tratado).

    Fueron tratados un total de 120 metros cuadrados de vaso.



    EL PROYECTO EN DETALLE

    El tratamiento consistió en:

    • La mejora del terreno en una profundidad de 2 metros, cubriendo la zona de terreno afectada por la pérdida de resistencia, según la información geotécnica facilitada.
    • La intervención se monitorizó continuamente a través de un sistema láser que tiene la doble función de controlar la estructura y verificar la consolidación. Las inyecciones abarcaron todo el volumen de terreno más afectado y que determinaba la estabilidad del vaso, alcanzando un principio de levantamiento de 1 mm, garantizando de esta manera la consolidación del terreno.

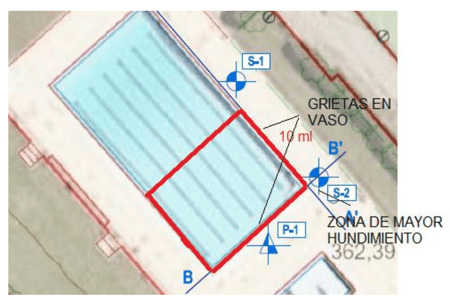

    Esquema proyecto de consolidaciónEsquema proyecto de consolidación

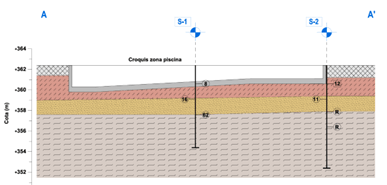

    Corte litológico del terrenoCorte litológico del terreno

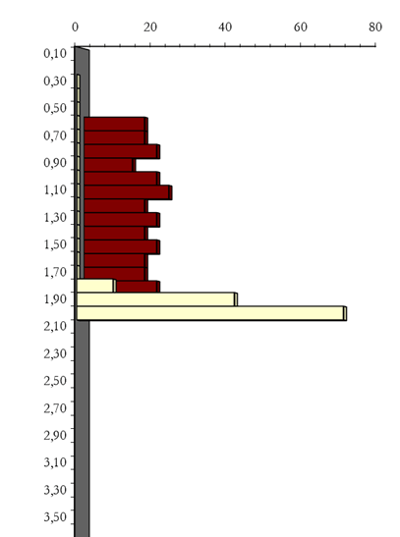

    Gráfico de ensayo penetrométricoGráfico de ensayo penetrométrico
