Consolidación y recompresión del terreno de unas bodegas

    LUGAR: Jerez de la Frontera - España
    AÑO: 2011
    DURACIÓN DE LA INTERVENCIÓN: 6 días



    EL PROBLEMA

    Se produjo un asiento diferencial en el terreno con un ligero vuelco de las fachadas

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - tecnología Uretek Deep Injections®

    La intervención de recompresión y consolidación efectuada en las naves “La Tribuna” y “El Molino”, en la C/ Cuesta de la Chaparra s/n, Jerez de la Frontera (Cádiz), en diciembre de 2011, ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por 52ml de zapata corrida y por 14 zapatas aisladas. Intervención: 52 ml zapata corrida y 14 pilares.

    EL PROBLEMA

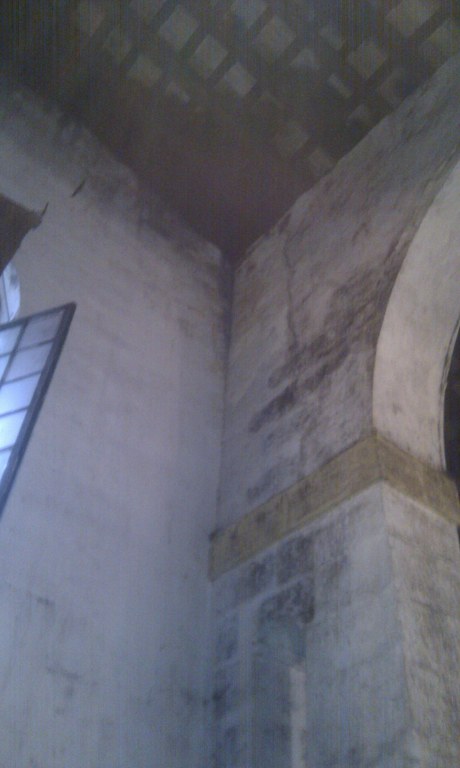

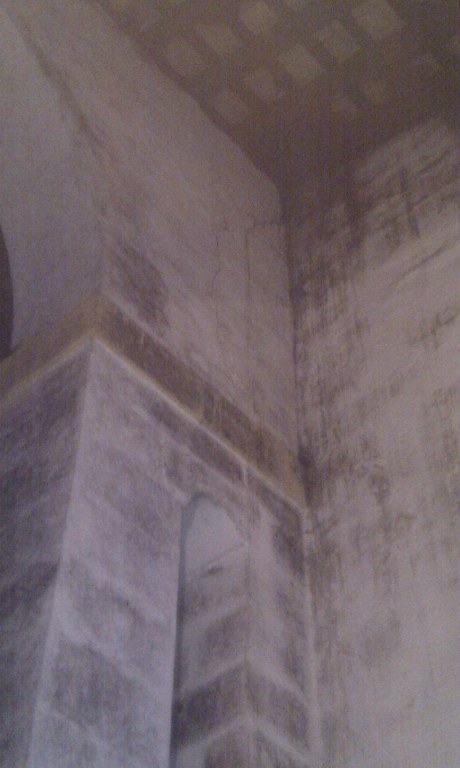

    El débil terreno de cimentación (argamasa de tierra con cal), apoyado sobre una capa de rellenos antrópicos de entre 4 y 6m de espesor, sometido al empuje de las arcadas sobre las ilastras, ha provocado el asiento con ligero vuelco de las fachadas. La intervención era necesaria para consolidar el suelo de cimentación y devolver al terreno las características mecánicas originales.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo;
    • Precios competitivos;
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos;
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado;
    • Aplicación de la exclusiva tecnología Uretek Deep Injections® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras;
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Las soluciones tradicionales además de ser más destructivas obligaban a un movimiento de las botas de fabricación del vino, lo que estropearía el mismo. Como alternativa se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención de ha ejecutado en dos fases:

    1ª FASE - Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.

    2ª FASE - Consolidación en profundidad: inyecciones ejecutadas en tres (3) niveles de profundidad en el volumen de suelo afectado por las cargas.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones

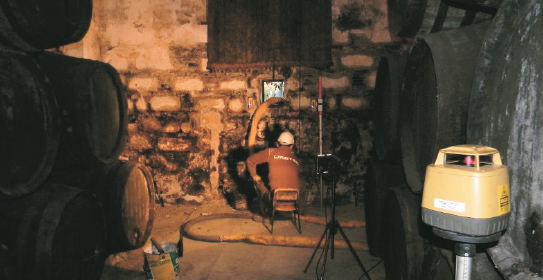

    La maquinaria ligera utilizada en el sistema permitió el acceso al interior de las naves sin necesidad de mover las botas, o alterar las condiciones de almacenamiento de las mismas (luminosidad, ruido, vibraciones).
    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. El camión laboratorio se ha situado en el exterior del complejo, no obstaculizando la vía de entrada.

    consolidar-terreno-bodega-cadiz



    EL PROYECTO EN DETALLE

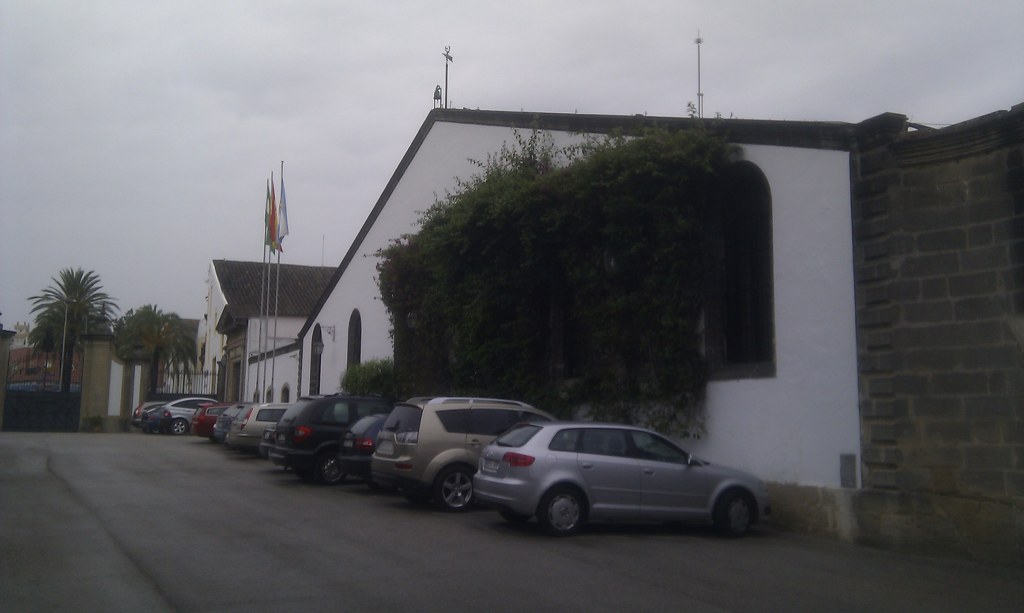

    Las Bodegas fueron construidas en el s.XVI y en el s.XIX, con muros de sillares trabados con mampuesto de 50cm de espesor y pilares principales y anexos; tienen una altura entre 7 y 12m y la cimentación está formada por un sobreancho de los muros y pilares sobre argamasa de tierra con cal.

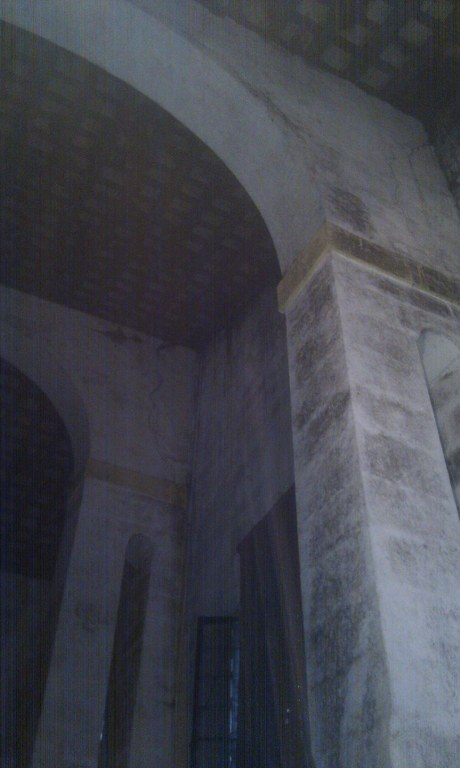

    En líneas generales, el terreno son rellenos antrópicos entre 4 y 6m, arena limosa con restos cerámicos, sobre margas arcillosas. Las causas del asentamiento son un débil terreno de cimentación (argamasa de tierra con cal sobre rellenos), agravado por el hecho de que la cimentación queda por encima del nivel de calle, permitiendo el vuelco de la fachada ante el empuje de las arcadas que apoyan en las pilastras de sillares.

    El método de intervención tenía que contar con el hecho de que la zona es de especial protección arqueológica, por lo que no puede ser destructivo. Las propiedades del método Uretek Deep Injection permiten la mejora de cimentación sin afectar a los posibles restos arqueológicos.

    La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek SRL, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

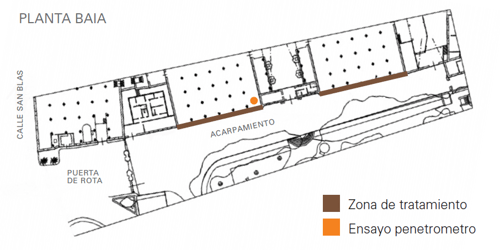

    Las inyecciones, con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante “niveles”. El plan de intervención consistió en inyectar en el volumen de terreno de los tres (3) primeros metros bajo la cota de apoyo de la cimentación.

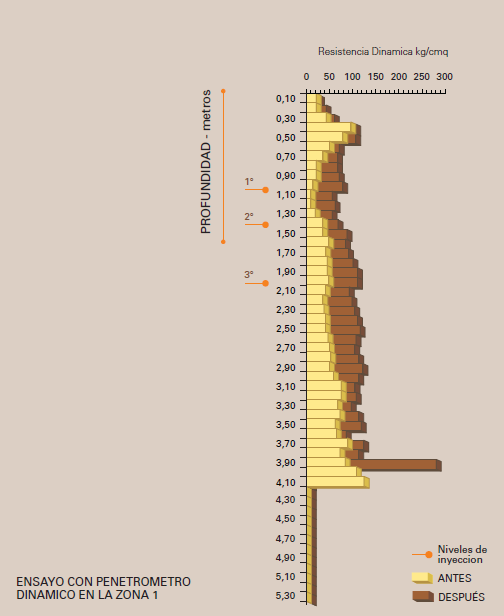

    Una vez en obra se realizó una prueba penetrométrica para determinar las características del terreno. Los golpeos eran especiamente bajos hasta -1,3m. Se monitorizaron los pilares con un nivel láser para verificar en tiempo real el movimiento de cada punto y el levantamiento efectivo.

    Después de la intervención se repitió en ensayo penetrométrico para verificar el aumento de resistencia penetrométrica por punta, que fue de un 40% de media. Los daños fueron mínimos, ya que se ejecutó toda la intervención desde el interior de las naves sin que se tuviera que mover ningún contenido de las mismas.
