Consolidación del terreno de cimentación en Colegio Cardenal Espinosa

    LUGAR: Segovia - España
    AÑO: 2011
    DURACIÓN DE LA INTERVENCIÓN: 4 días



    EL PROBLEMA

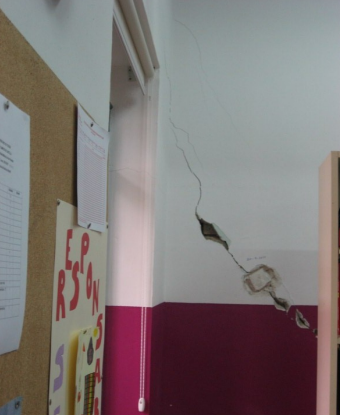

    Tras un recrecido de la cimentación realizado años atrás habían vuelto a aparecer grietas de considerable magnitud.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - tecnología Uretek Deep Injections®.

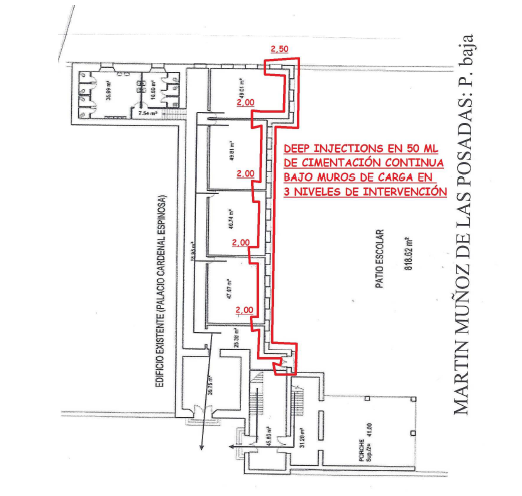

    La intervención de recompresión y consolidación efectuada en el Colegio Público Cardenal Espinosa (Martín Muñoz de las Posadas / Segovia), en diciembre de 2011, ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por unos 50 metros lineales bajo las zapatas de cimentación continua bajo la edificación.

    EL PROBLEMA

    El Terreno existente son unas arcillas anaranjadas. El problema sucedió por varias posibles causas: desecamiento de los últimos años, rotura del vaso de una piscina cercana, además de un N.F. bastante alto.

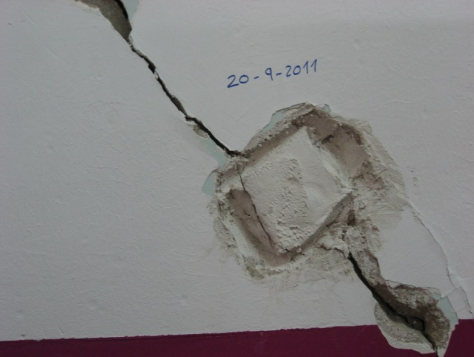

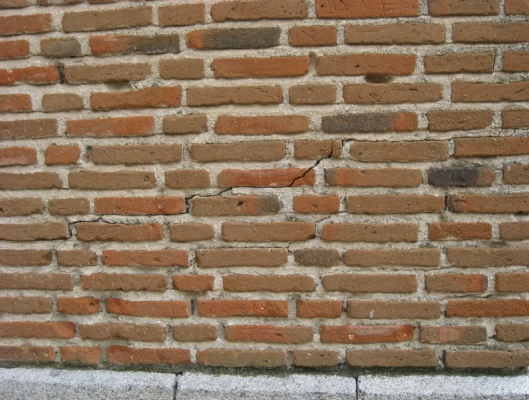

    La intervención era necesaria para consolidar el suelo de cimentación con el fin de estabilizar la edificación, ya que, tras un recrecido de la cimentación realizado unos años atrás, volvieron a aparecer grietas de considerable magnitud.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo;
    • Precios competitivos;
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos;
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado;
    • Aplicación de la exclusiva tecnología Uretek Deep Injections® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras;
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Como alternativa a una solución tradicional, se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención de ha ejecutado en dos fases:

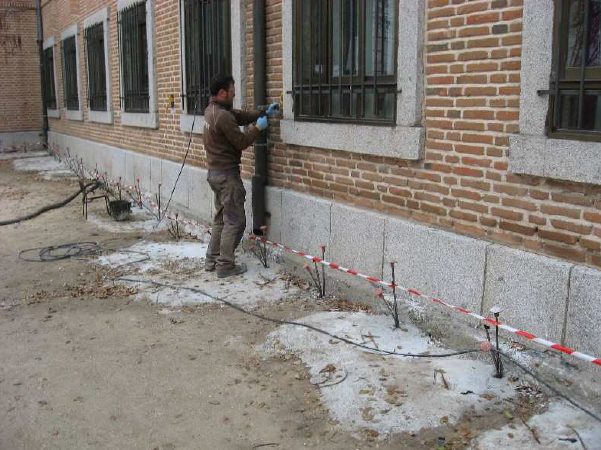

    1ª FASE - Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.

    2ª FASE - Consolidación en profundidad: inyecciones ejecutadas en tres (3) niveles de profundidad en el volumen de suelo afectado por las cargas.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones

    La intervención de recompresión y consolidación efectuada en el Colegio Público Cardenal Espinosa (Martín Muñoz de las Posadas / Segovia), ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por unos 50 metros lineales bajo las zapatas de cimentación continua bajo la edificación.
    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. El resultado final ha sido confirmado mediante la realización de dos estudios independientes de la capacidad portante del terreno tras la intervención.

    EL PROYECTO EN DETALLE

    Edificio histórico anexo al Palacio Cardenal Espinosa. Se trata de un edificio de 2 plantas sobre rasante. Data del año 1965.

    La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

    Se prevé que las patologías acontecidas son como consecuencia del desecamiento producido en los últimos años. Por otro lado, hubo una rotura del vaso de la piscina municipal cercana.

    Cabe destacar que nos indican que existe mucha agua en el subsuelo de la zona, por lo que no se puede descartar variaciones del nivel freático. Además, hace unos años se realizó un recrecido de la cimentación (pozos de Hormigón) que llegaron hasta unos 2,20 – 2,40 metros de profundidad.

    En la fase preliminar, el Departamento técnico Uretek ha estudiado mediante el software Uretek S.I.M.S. 1.0, a través del cual se ha calculado el estado tensional en el terreno después del tratamiento, el grado de expasión de la resina y los valores de los parámetros geotécnicos a larga duración del terreno mejorado. La mejora calculada, se ha medido in situ con ensayos penetrométricos ejecutado en toda la cimentación, está representado en términos de resistencia penetrométrica a la punta qc.

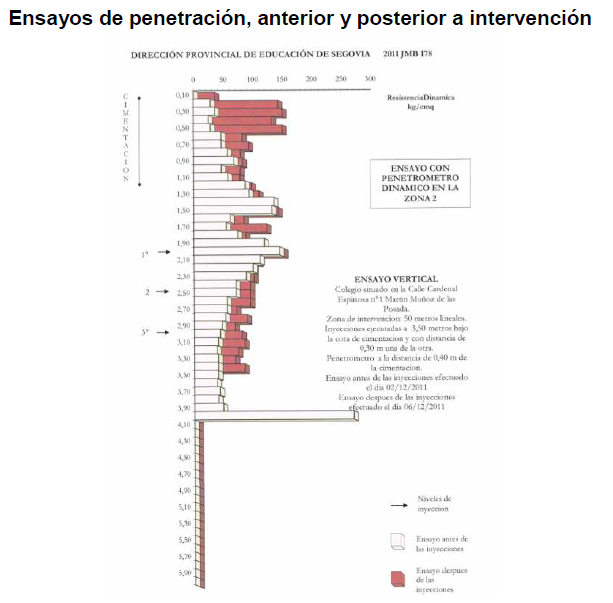

    La fiabilidad del procedimiento de cálculo adoptado ha sido comprobada por medio de experiencias realizadas cotejando los resultados teóricos con pruebas penetrométricas estáticas comparativas realizadas en obras concretas. Ensayos de penetración, anterior y posterior a la intervención.
