Consolidación de terreno en la Iglesia Santa María de Soscaño

    LUGAR: Valle de Carranza - Bizkaia

    AÑO: 2020

    EL PROBLEMA

    Cuadro patológico en forma de fisuras, grietas y hundimientos en los muros.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

    Situada en el el Barrio Concha 61 del Valle de Carranza en Bizkaia construida en el año 1916. La cimentación continua se encuentra a una profundidad d 2,2m y está constituida por bloques de sillería.

    EL PROBLEMA

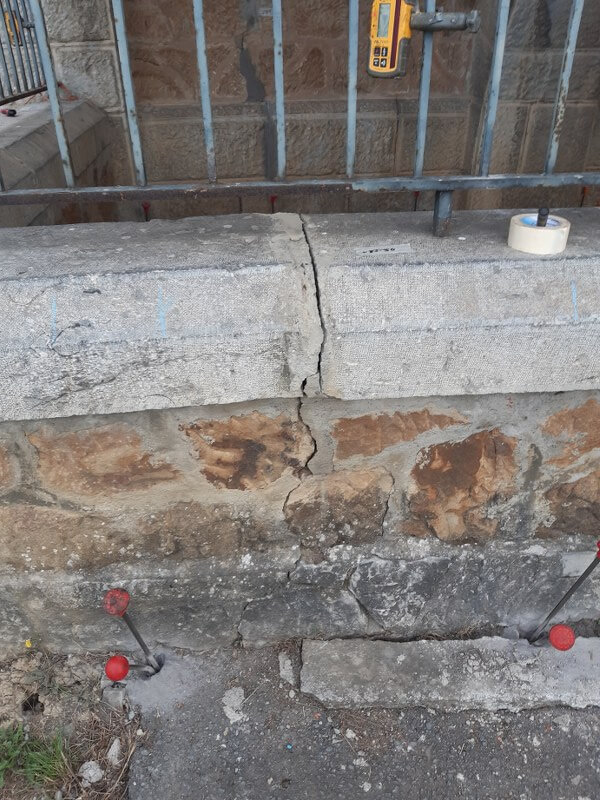

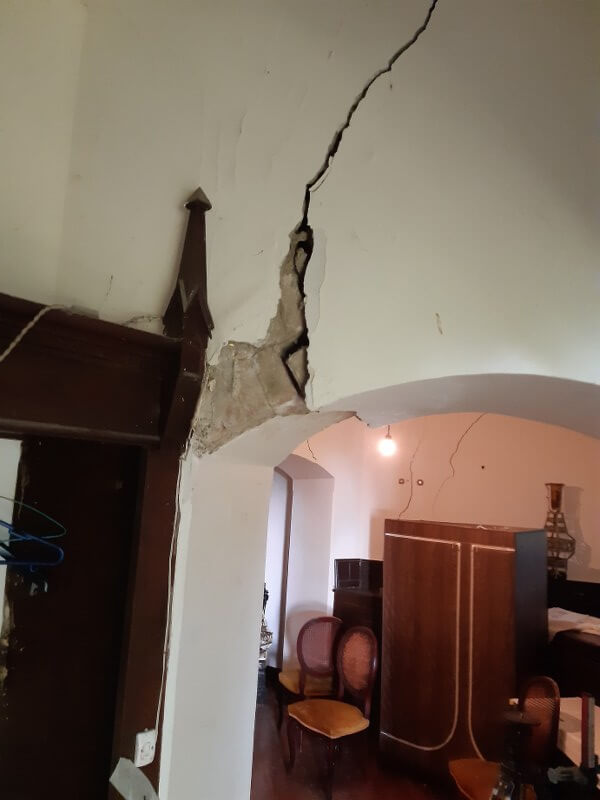

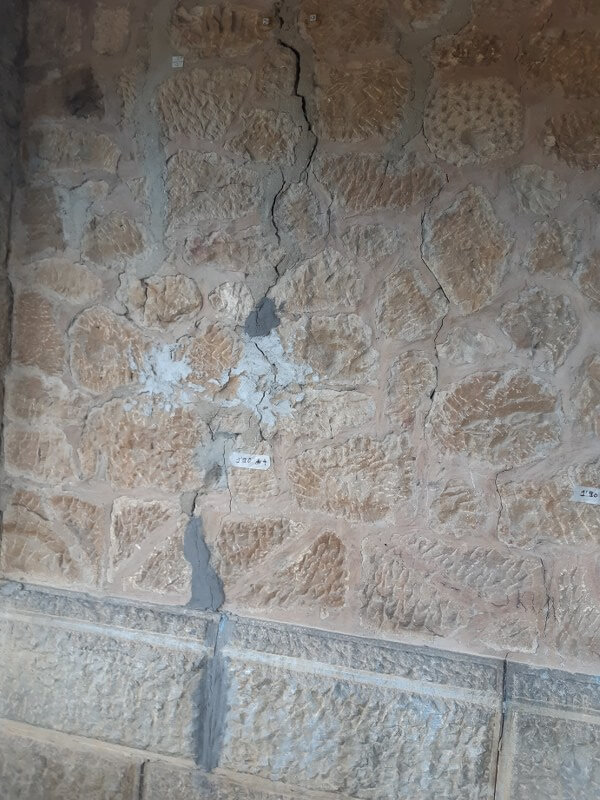

    Existe un cuadro patológico en forma de fisuras y grietas en los bordes Norte-Este y Sur (entrada a la Iglesia) tanto en el exterior del edificio como en el interior; siendo más visibles en arcos de la zona interior, dovelas de los ventanales o en la sillería de las fachadas. Del mismo modo se observa un hundimiento en los muros que sustentan los porches de la Iglesia.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Desde los primeros estudios referentes a la situación de la estructura indican asentamientos del terreno, dejando en evidencia la necesidad de una mejora de las características geomecánicas de la base de cimentación. Para ello, la tecnología Uretek Deep Injections® es una tecnología cuyas características son la poca invasividad y rapidez de ejecución, con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

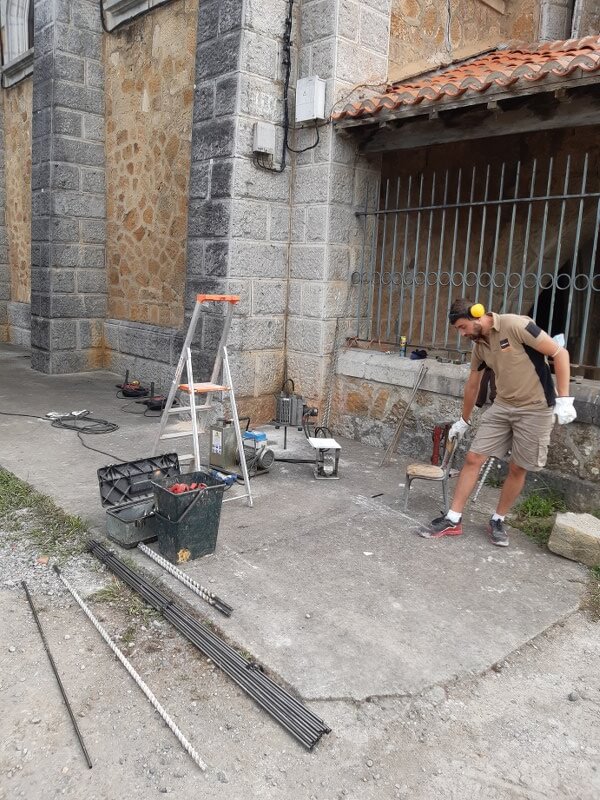

    • 1ª FASE – Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en tres (3) niveles de profundidad para la nave central y en dos (2) niveles para los muros de los pórticos perimetrales en el volumen de suelo afectado por las cargas.

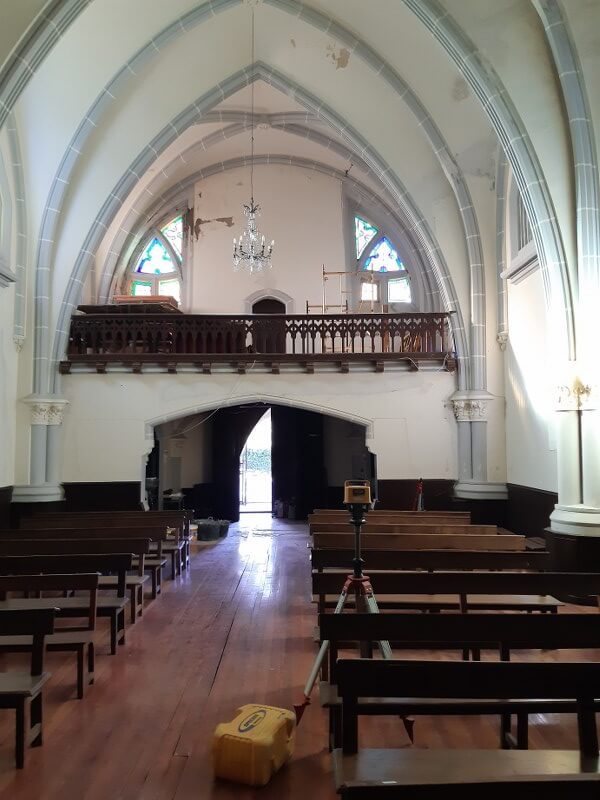

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

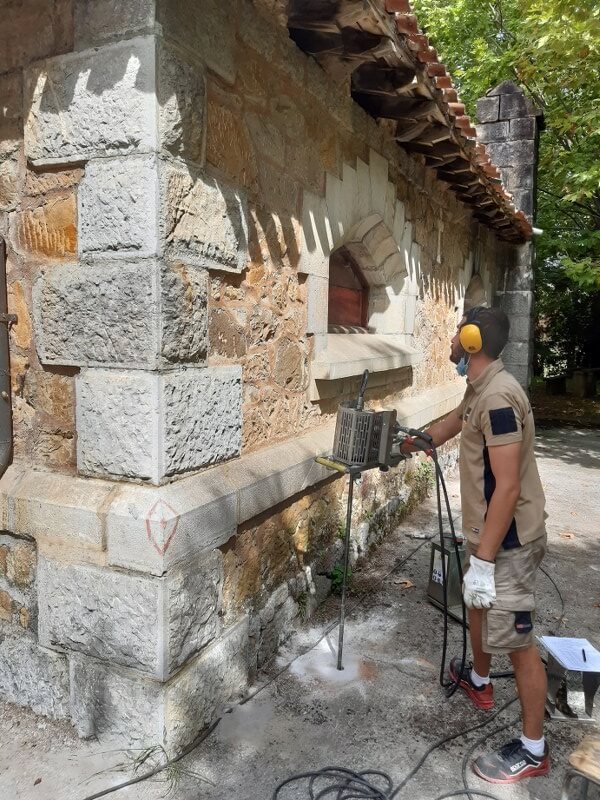

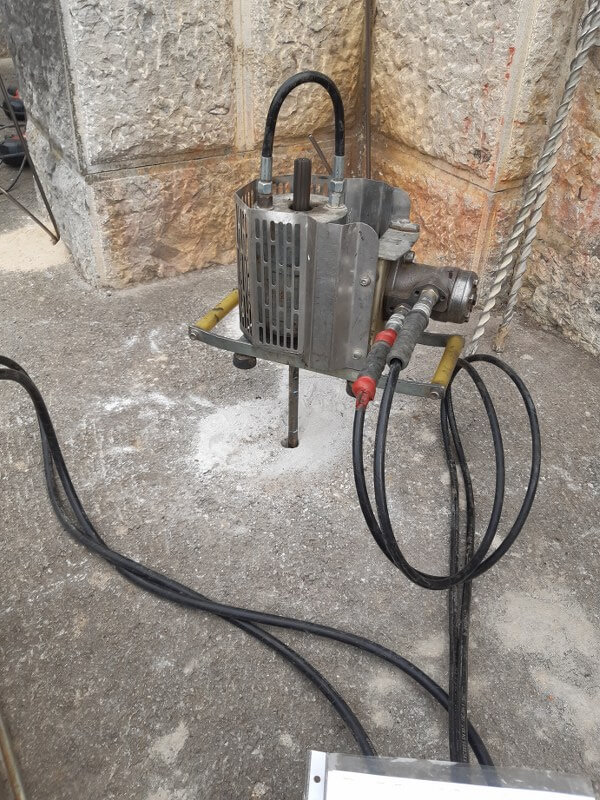

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. El resultado final ha sido confirmado mediante la realización de dos ensayos de penetración dinámica continua, confirmando la mejora del suelo en resistencia penetrométrica por punta.

    EL PROYECTO EN DETALLE

    LA INTERVENCIÓN

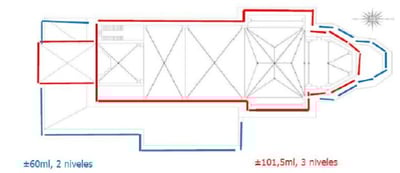

    El terreno descrito en los estudios geotécnicos de la zona describe el apoyo de la base de la cimentación como arcilla limosa y limos arenosos de origen coluvial y eluvial de gran espesor, encontrando el sustrato rocoso a una profundidad superior a los 11mts. La intervención de recompresión y consolidación efectuada en la Iglesia de Santa María, ubicada en el Nº60 del Barrio de Soscaño en el Valle de Carranza (Bizkaia), ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por unos 101 metros lineales bajo las zapatas de cimentación continua de los muros de la nave central y 60 metros lineales de los muros de los porches continuos. Dicha intervención se ha llevado a cabo de forma continua en la zona más afectada.

    plano-intervencion-iglesia-bizkaiaLa tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante "niveles". El plan de intervención consistió en inyectar en el volumen de terreno de los tres (3) primeros metros bajo la cota de apoyo de la cimentación.

    El Departamento técnico Uretek, después de una minuciosa inspección a la edificación y tras estudiar la documentación facilitada, ha estudiado la solución para resolver el problema, con una mejora más allá del bulbo de presiones de la edificación. La mejora calculada, que se puede medir in situ con un ensayo penetrométrico ejecutado a una distancia del eje de la cimentación de aproximadamente 0.50 m, esta representado en términos de resistencia penetrométrica a la punta qc.

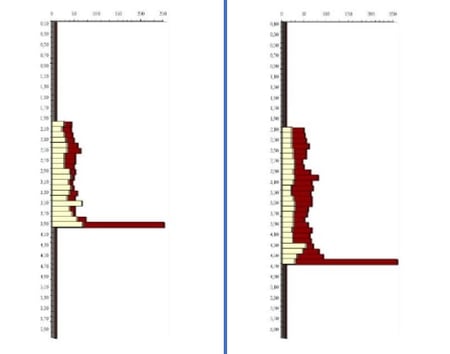

    Como se observa en los siguientes gráficos comparativo de los ensayos de penetración dinámica tipo DPM30 realizados, la mejora de la resistencia penetrométrica por punta del terreno es apreciable.

    ensayos-penetracion-iglesia-bizkaia
