La intervención de recompresión y consolidación efectuada en c/ Sánchez Vera (Cuenca), en agosto de 2011, ha tenido como objetivo el recalce integral del Edificio, mediante inyecciones de resina en el suelo de cimentación subyacente por unos 103 metros lineales bajo la cimentación continua de la edificación.
EL PROBLEMA

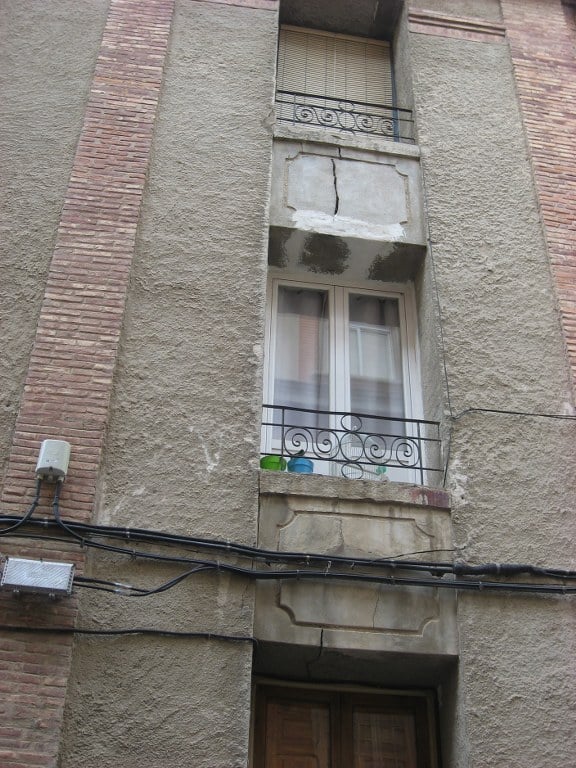

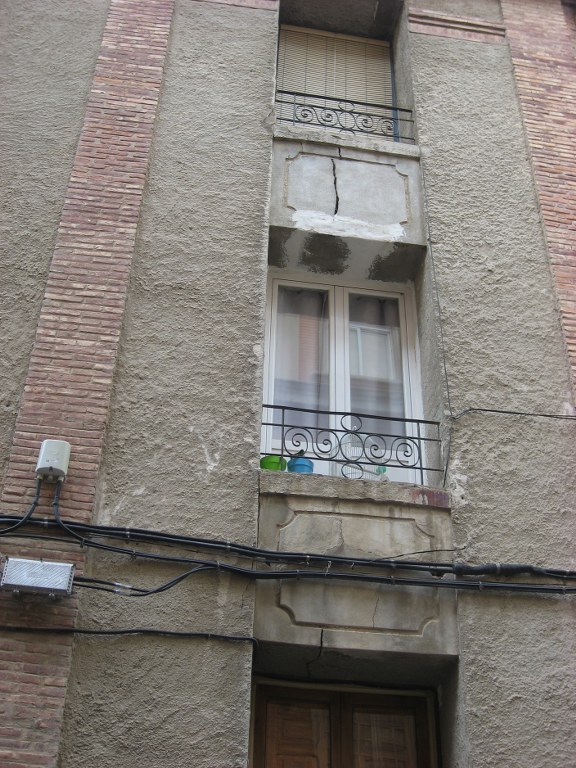

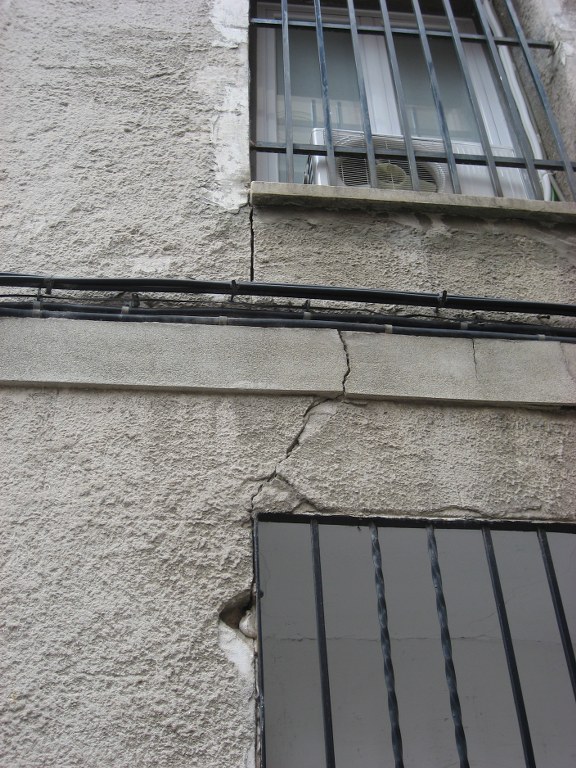

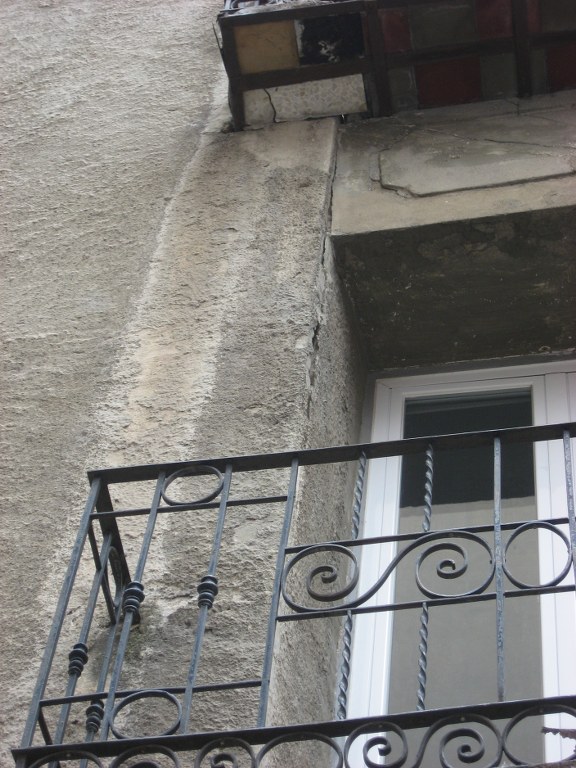

Lavado del Terreno de apoyo de la cimentación del Edificio, y por tanto perdida de éste. Nos indican que la red de saneamiento había tenido 2 roturas importantes en años anteriores. La intervención era necesaria para consolidar el suelo de cimentación con el fin de dar continuidad a los trabajos de Rehabilitación Integral del Edificio. Se realiza un plan de intervención de recalce integral del Edificio.
Por qué se eligió la solución de Uretek:
- Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo;
- Precios competitivos;
- Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos;
- Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado;
- Aplicación de la exclusiva tecnología Uretek Deep Injections® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras;
- Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.
LA SOLUCIÓN
Como alternativa a una solución tradicional, se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus.
La intervención de ha ejecutado en dos fases:
1ª FASE - Compactación esuperficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
2ª FASE - Consolidación en profundidad: inyecciones ejecutadas en tres (3) niveles de profundidad en el volumen de suelo afectado por las cargas.
El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.
Observaciones
La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. El resultado final ha sido confirmado mediante la realización de dos estudios independientes de la capacidad portante del terreno tras la intervención.
EL PROYECTO EN DETALLE

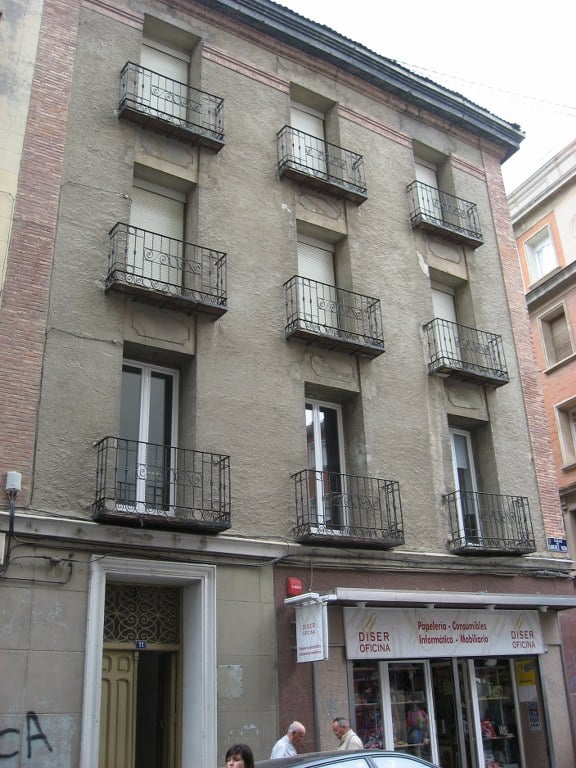

Edificación de más de 100 años, situada en zona céntrica de la ciudad de Cuenca. Consta de 4 plantas sobre rasante.
La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.
Según indica el estudio geotécnico facilitado, el terreno consiste en una capa de relleno antrópico y una losa de hormigón hasta 1,75 metros de profundidad, en el primer nivel se detectan arcillas margosas con presencia de materia orgánica y alcanza hasta los 5,50 metros de profundidad, el nivel II presenta yesos blancos y algún nivel de roca caliza, tiene una profundidad de 12,00 metros.
La mejora calculada, se ha medido in situ con ensayos penetrométricos ejecutado en toda la cimentación, está representado en términos de resistencia penetrométrica a la punta qc. La fiabilidad del procedimiento de cálculo adoptado ha sido comprobada por medio de experiencias realizadas cotejando los resultados teóricos con pruebas penetrométricas estáticas comparativas realizadas en obras concretas.

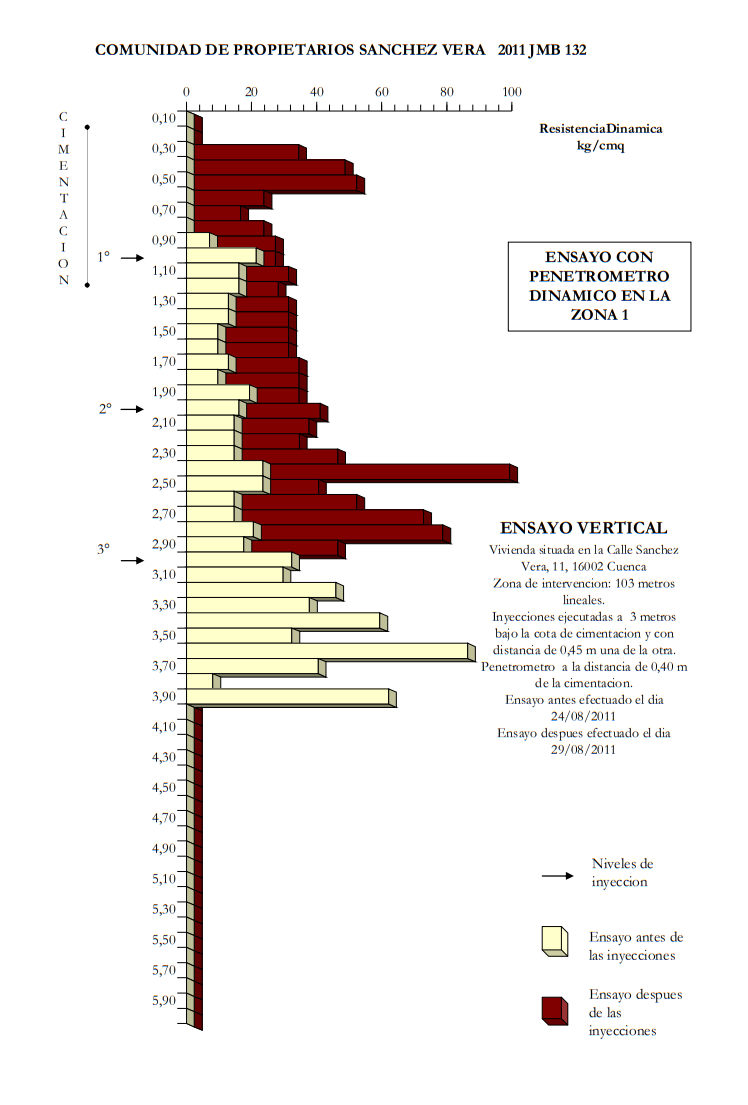

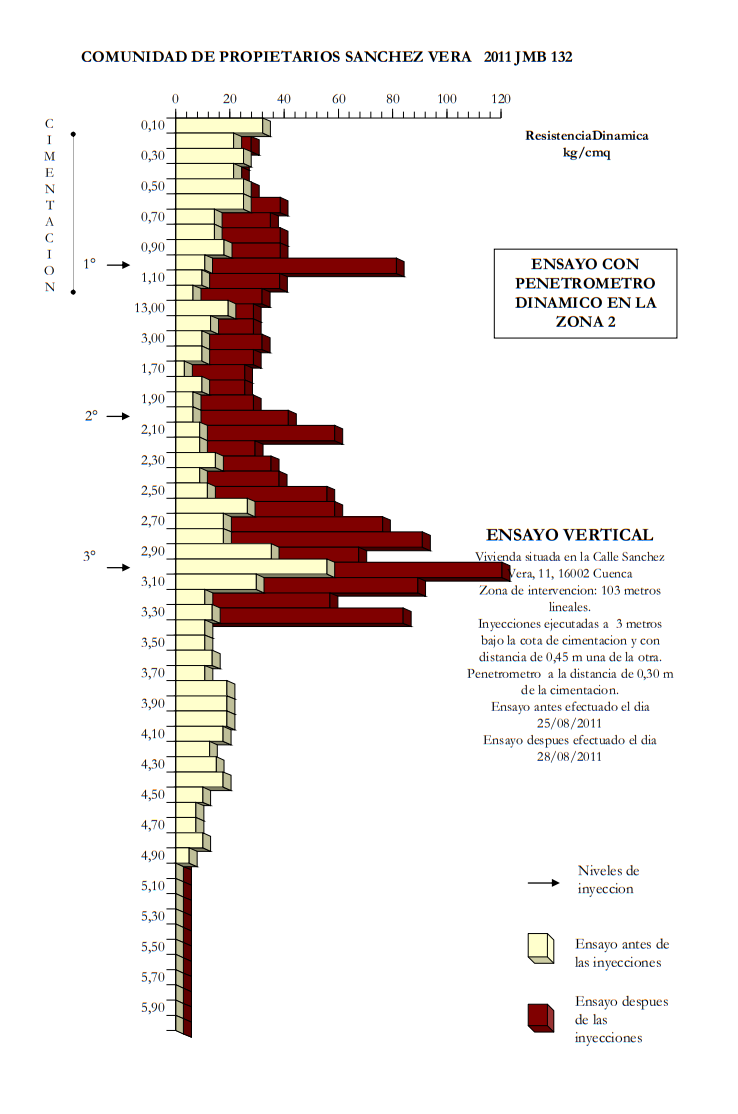

Ensayos de penetración, anterior y posterior a la intervención.
