Consolidación del terreno en edificio destinado a Colegio

    LUGAR: Petrer (Alicante)
    AÑO: 2024
    DURACIÓN DE LA INTERVENCIÓN: 8 días en turno diurno
    ZONA TRATADA: 31,0 ud de zapata aislada arriostrada
    CLIENTE: ORTHEM

    EL PROBLEMA

    Fisuraciones en tabiquería debidos a asientos diferenciales de la estructura debidos a falta de capacidad portante del terreno subyacente.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®.

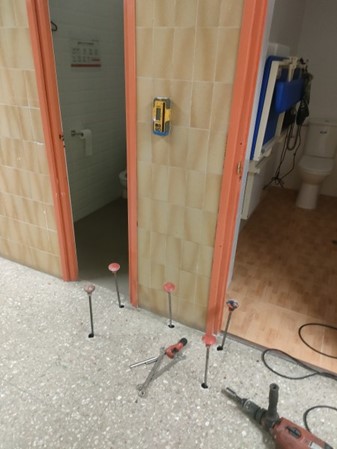

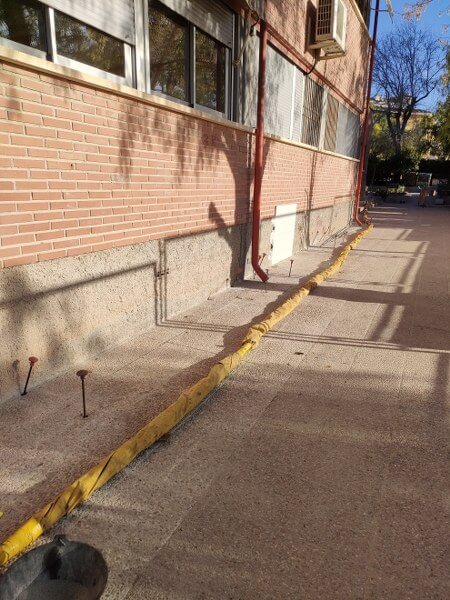

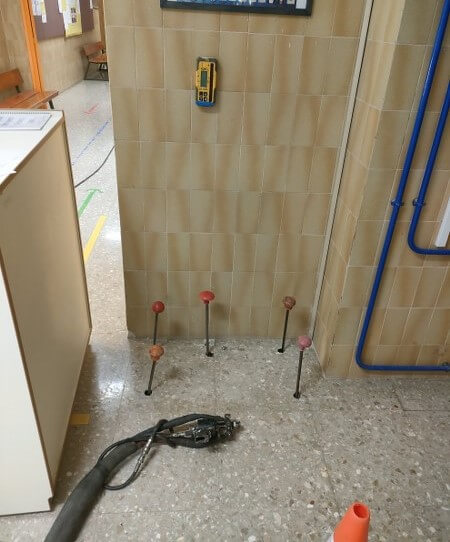

    La intervención de consolidación se llevó a cabo inyectando la resina Uretek Geoplus en el terreno de apoyo de la estructura con el fin de mejorar los parámetros de resistencia y deformabilidad que afectó al material cimentación de las zapatas aisladas arriostradas. La superficie tratada fueron 31,0 ud de zapatas aisladas bajo pilares.

    EL PROBLEMA

    Debido al hundimiento que se había producido en la estructura, fue necesaria realizar una intervención para consolidar el terreno de cimentación que se encontraba bajo la solera.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Para solucionar el problema se optó por una tecnología cuyas características son la poca invasividad y la rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

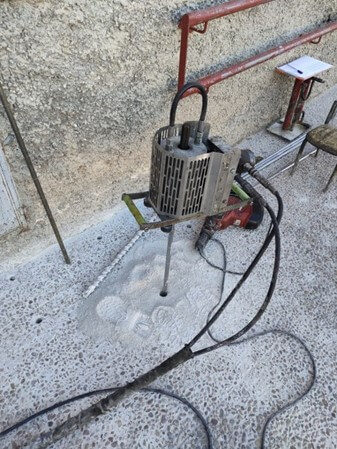

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como con la ejecución de ensayos de penetración dinámica, tanto antes como después de la intervención (evidencia de la mejora de la capacidad portante del terreno tratado).

    Fueron tratados un total de 31,0 ud de zapatas aisladas bajo pilares de hormigón armado.

    EL PROYECTO EN DETALLE

    El Edificio, construida en el año 1960, presenta una planta con dos cuerpos rectangulares.

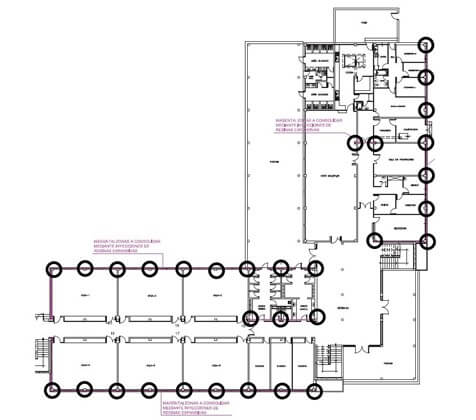

    Plano de la zona de intervención

    La estructura es de hormigón armado, y las zapatas tienen unas dimensiones en planta de 2,0x2,0 m y están apoyadas a una cota variable entre 2,0 y 2,7 m. Las zapatas están arriostradas mediante vigas riostras entre ellas.

    El cuadro patológico son fisuraciones en la tabiquería de la estructura.

    El tratamiento consistió en:

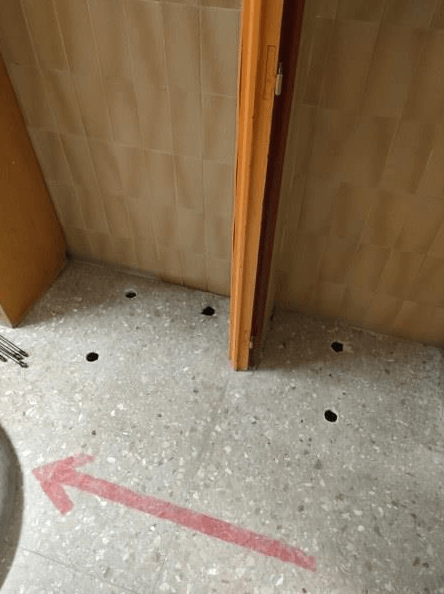

    • Consolidación del terreno hasta tres metros de profundidad bajo la cota de apoyo de la cimentación. Se realizaron 5 perforaciones por cada zapata tratada.

    Gráfico de ensayo penetrométrico
