Consolidación del terreno en una antigua galería de agua

    LUGAR: Torroella de Montgrí - Cataluña
    AÑO: 2014
    DURACIÓN DE LA INTERVENCIÓN: 2 días

    EL PROBLEMA

    Presencia de huecos y de terrenos de relleno.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

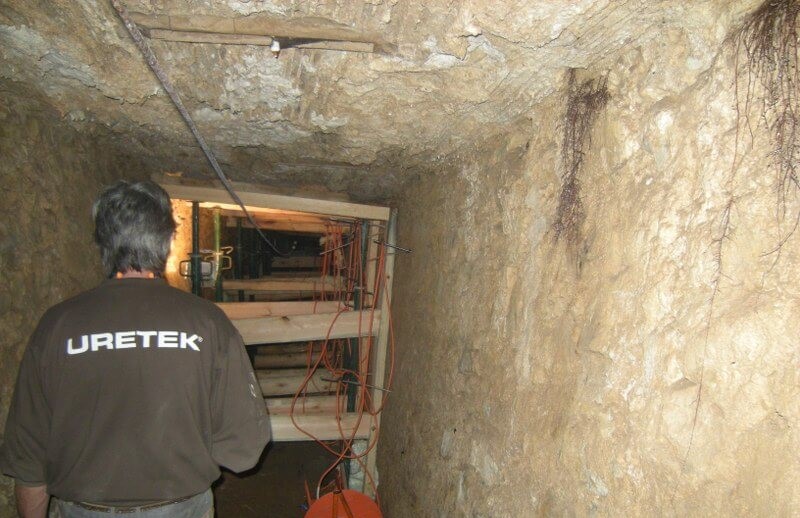

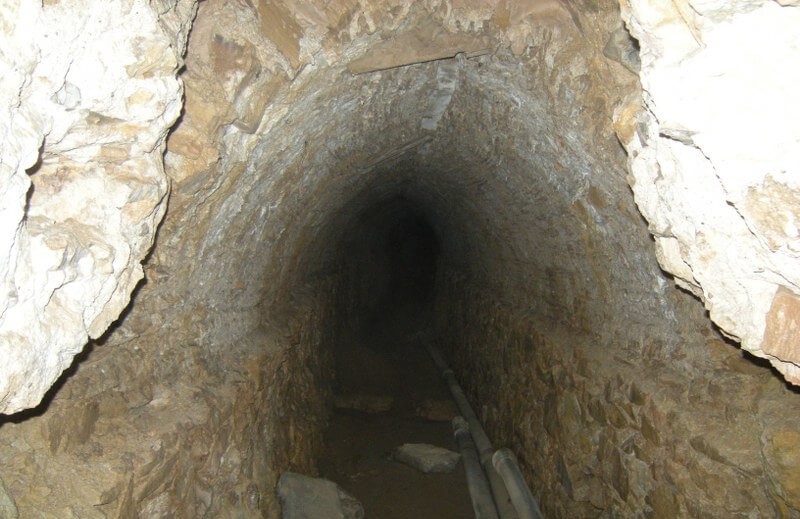

    Tiene su inicio en el C/ Del Mar y finalización bajo la Avenida Lluis Companys, próxima al centro de la localidad de Torroella de Montgri, con una longitud total de unos 50 m y una sección de 2 x 1,5 m aproximadamente, con bóveda en forma de arco.

    EL PROBLEMA

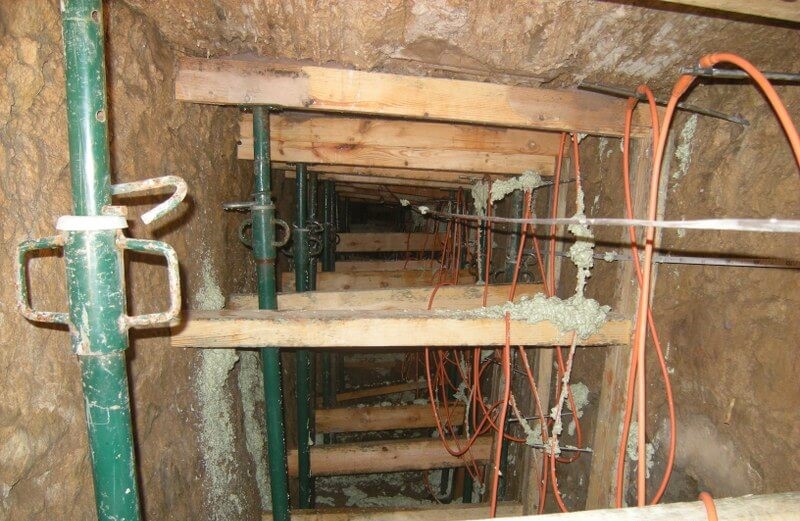

    Presencia de huecos y de terrenos de rellenos en el trasdós y sobre la bóveda de la galería, que ha ocasionado derrumbes en la misma y afectaciones en el firme de la Avenida Lluis Companys que discurre sobre la misma.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

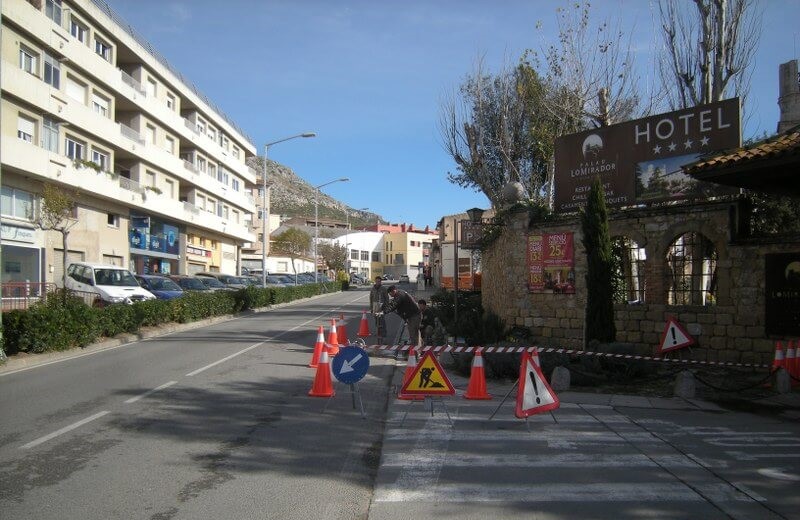

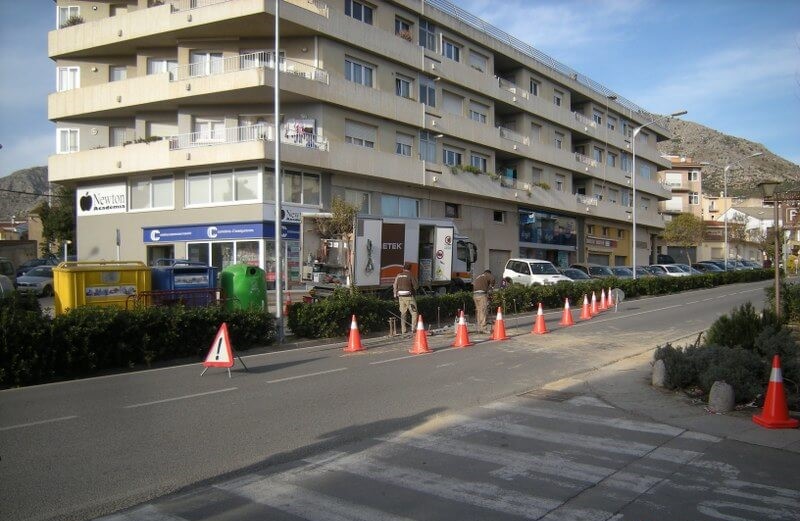

    Dada la necesidad de trabajar en una importante vía de tráfico de la localidad y la logística necesaria para otros sistemas de consolidación se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Pit Stop con inyecciones de resina expansiva Uretek Geoplus®.

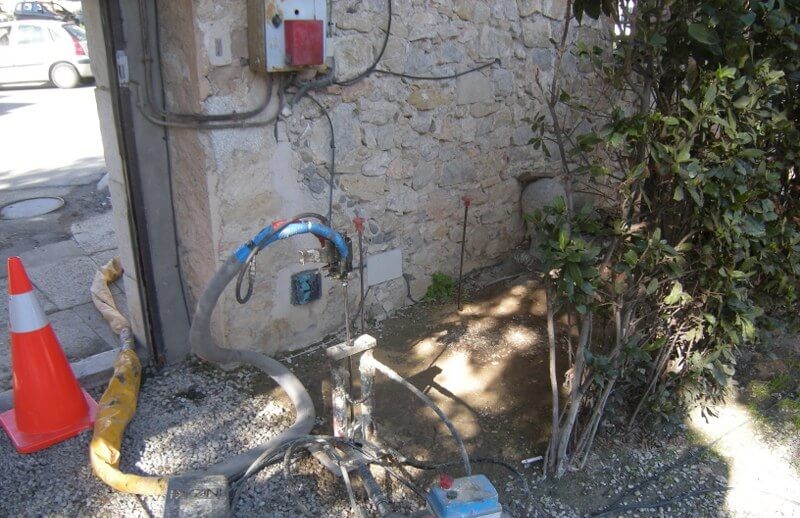

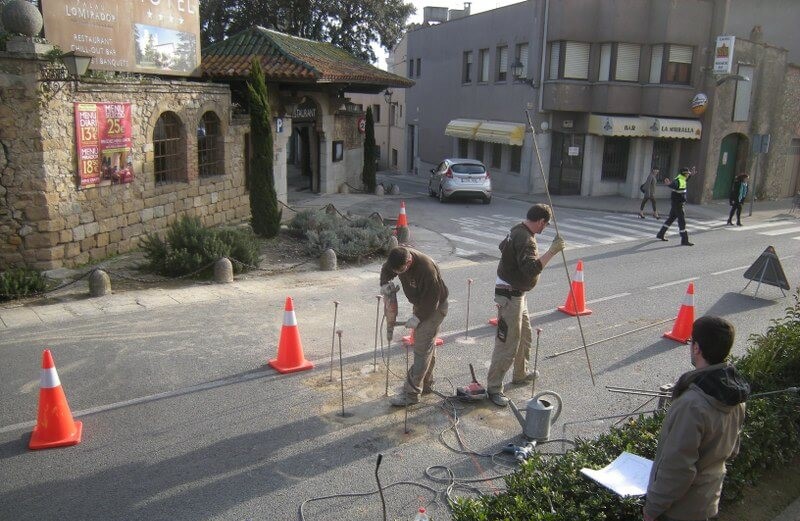

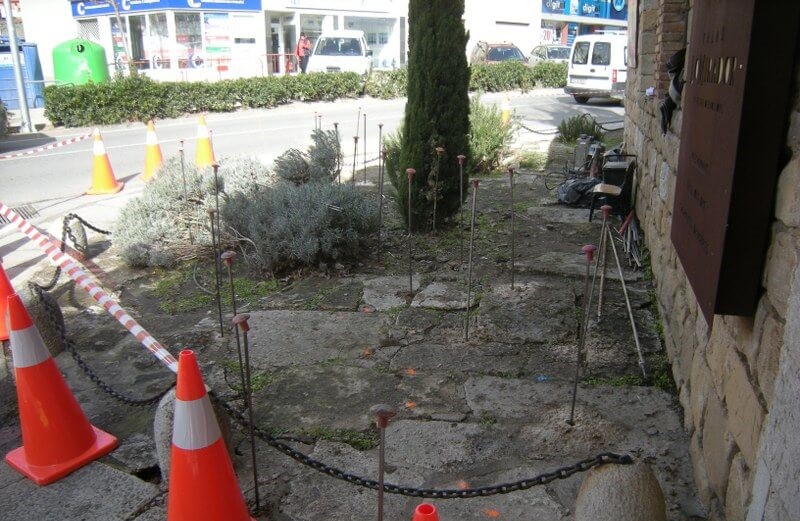

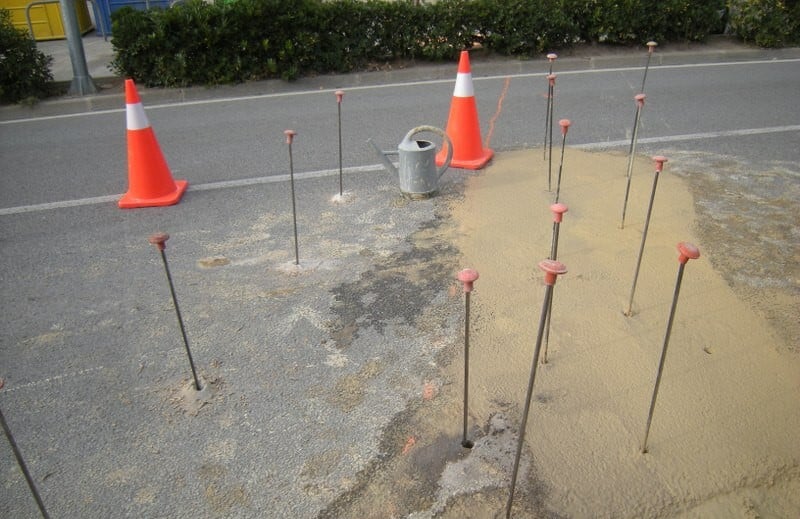

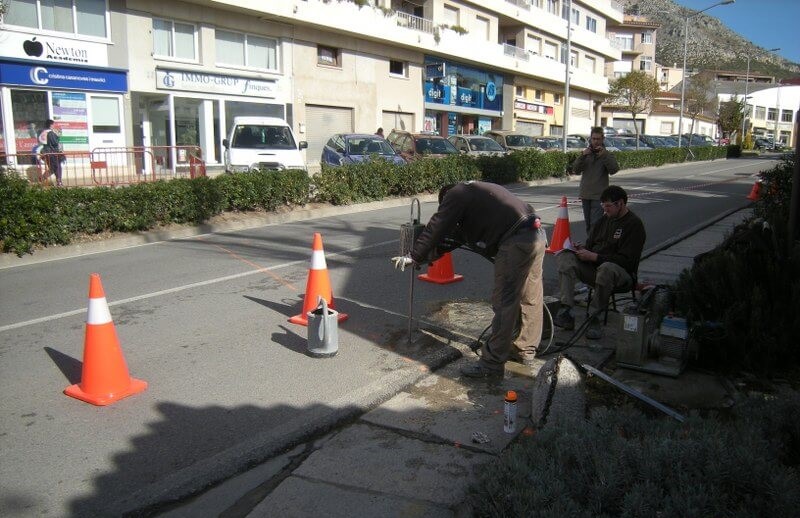

    La intervención se ha ejecutado mediante inyecciones columnares hasta alcanzar el terreno firme, situado a unos4 metros y compactar el terreno situado en el trasdós de la galería.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección y realización de pruebas de tomografía eléctrica antes y después de la intervención.

    Observaciones:

    Las investigaciones realizadas al inicio de la intervención, unidas a la información procedente del proyecto de rehabilitación de la galería (estudio geotécnico y topográfico), han determinado el tratamiento a realizar, la cantidad de resina a inyectar y el volumen de terreno a tratar bajo el pavimento. Dadas las características de la intervención y la necesidad de trabajar en una importante vía de comunicación de la localidad sin la posibilidad de cortar el tráfico, resultó ser una solución idónea dada su poco invasividad y rápidos resultados. La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado.

    EL PROYECTO EN DETALLE

    La intervención realizada en el firme de la Avenida Lluis Companys, situada en la localidad de Torroella de Mongtrí (Girona), ha tenido como objetivo consolidar y compactar mediante inyecciones de resina expansiva Geoplus, el trasdós y parte de la bóveda de la antigua galería de agua que discurre bajo el subsuelo de la vía, con una totalidad de tratamiento de 32 metros cuadrados.

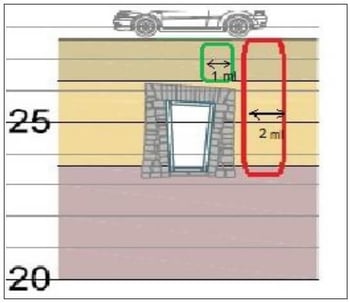

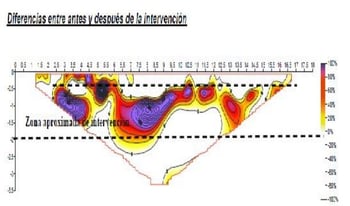

    plano-intervencion-carretera-galeria-gironaGrado de mejora del terreno según tomografía eléctrica:

    tomografia-electrica-galeria-carretera-gironaLa tecnología aplicada, protegida por la Patente Europea nº 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno de resinas de poliuretano con alta presión de expansión que han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

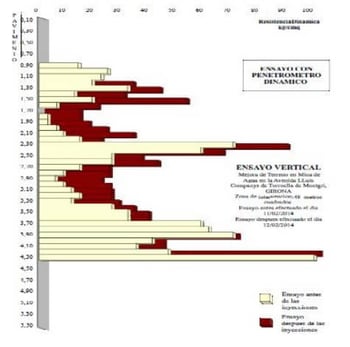

    La mejora del terreno medida in situ con un ensayo penetrométrico ejecutado en la zona de máxima afectación de los hundimientos, esta representado en términos de resistencia penetrométrica a la punta qc, El promedio de la mejora obtenido en el volumen del suelo tratado es aproximadamente del 40%.

    ensayo-penetrometrico-galeria-carretera-girona
