La intervención de recompresión y consolidación efectuada en el IES Emilio Muñoz, en Cogollos de la Vega (Granada), ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por 39ml de zapata corrida.

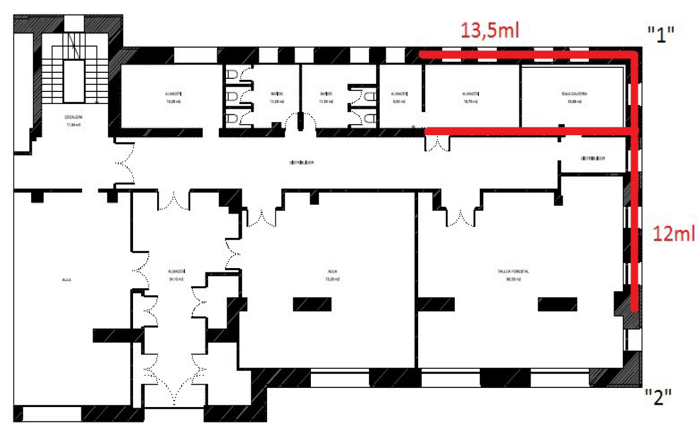

El terreno son arcillas y limos. La fisuración era a 45º a ambos lados de la esquina “1” y en todas las alturas indicando un asiento de la esquina del edificio. Al alejarse de la esquina se hacían menores y tendían a la horizontalidad. En el último año había avanzado la fisuración desde el punto “1” al “2”.
La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

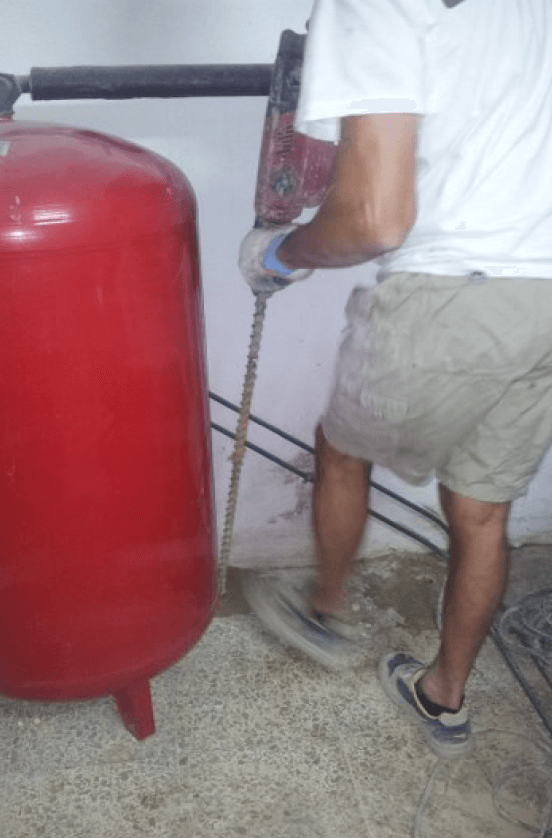

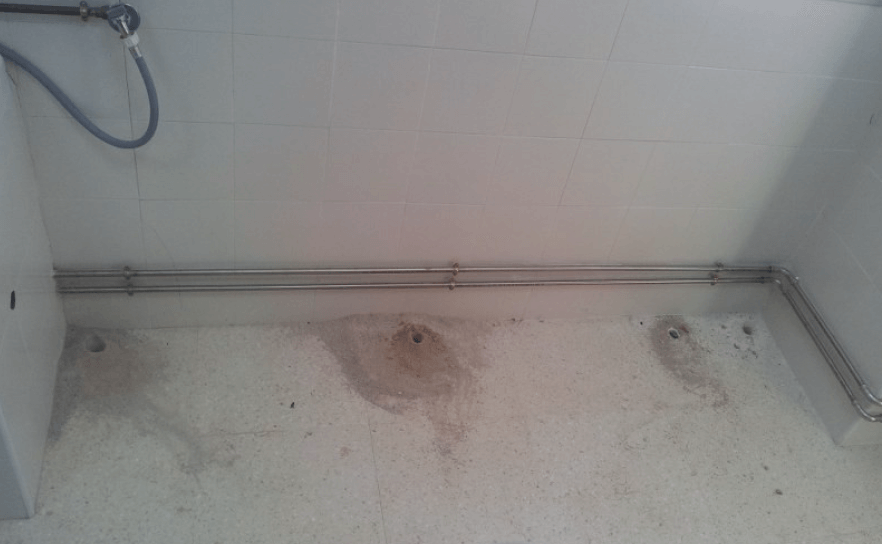

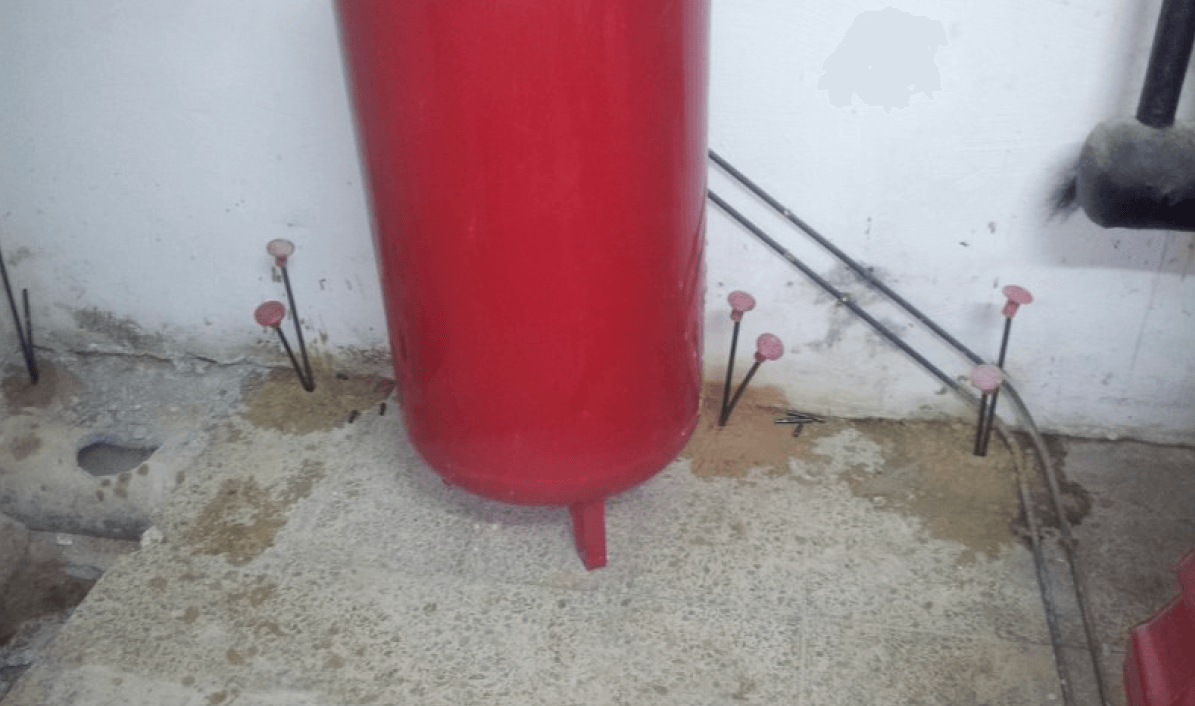

Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante "niveles". El plan de intervención consistió en inyectar en el volumen de terreno los tres (3) primeros metros bajo la cota de apoyo de la cimentación, tratando la mayor parte del bulbo de
presiones.

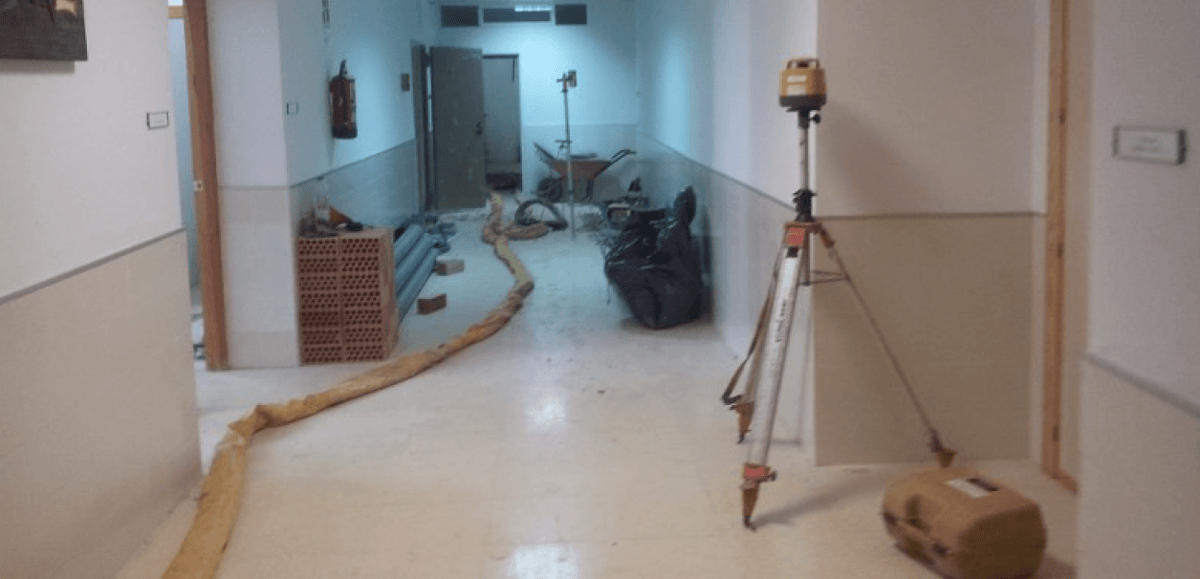

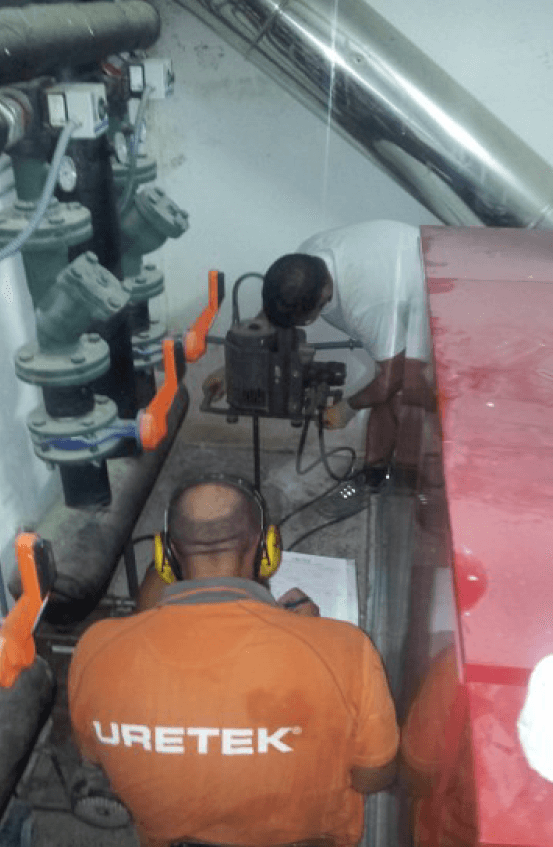

Una vez en obra se realizaron dos (2) pruebas penetrométricas para determinar las características del terreno. Se detectó una zona muy blanda desde el apoyo de la cimentación hasta 2,1m de profundidad, junto a uno de los atascos previos del saneamiento. La profundidad de rechaza estaba a 3m antes de la intervención. Se monitorizaron los pilares para verificar en tiempo real el movimiento de cada punto.
Después de la intervención se verificó por la prueba penetrométrica que el hueco estaba relleno y que la profundidad de rechazo estaba después de la intervención a 2,4m.
