Consolidación del terreno de una nave por lavado del mismo

    LUGAR: Vilanova i la Geltru– Cataluña
    AÑO: 2014

    DURACIÓN: 1 día
    ZONA TRATADA: 2 zapatas

    EL PROBLEMA

    Lavado del terreno y aparición de asientos.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

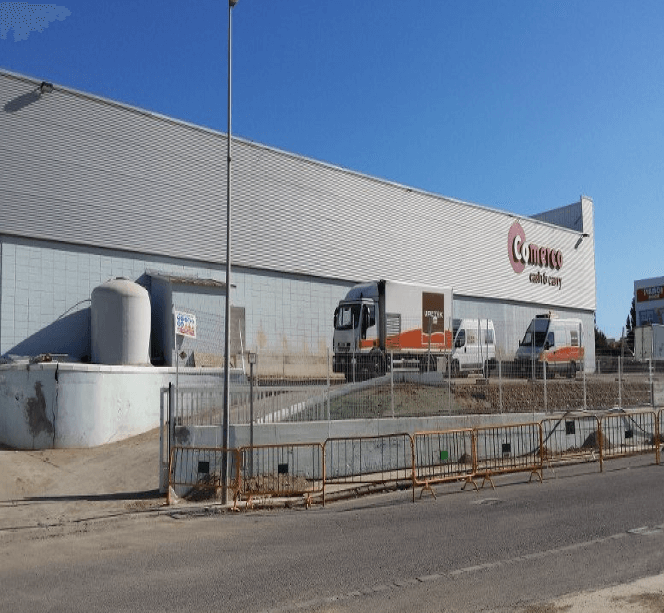

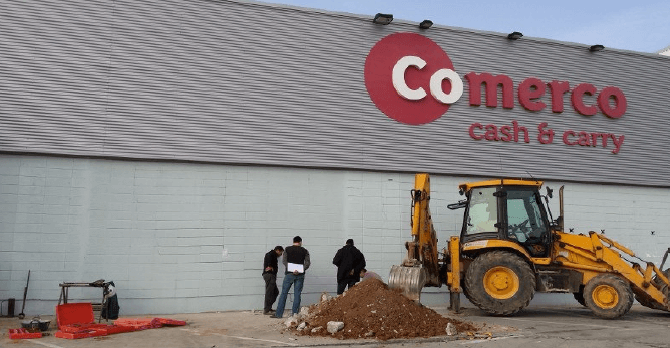

    Situada en una zona industrial de Vilanova i la Geltru, próxima a otros centros comerciales, está destinada a la venta y almacenaje de productos de alimentación. Presenta importantes afectaciones en una de las fachadas de la nave.

    EL PROBLEMA

    Una fuga de agua de una canalización próxima, ha provocado el lavado del terreno de apoyo de la nave, ocasionando importantes asientos y patologías en la estructura.

    • Rapidez, cuidadosa planificación y programación de los tiempos de ejecución que permitieron culminar la obra en pocos días;
    • Mínimamente invasiva, la intervención propuesta por Uretek no requería excavaciones ni trabajos de albañilería, sin ensuciar la zona ni producir residuos;
    • Intervención localizada, el equipo de Uretek delimitó la zona de intervención permitiendo el normal desarrollo del tráfico rodado y ferroviario;
    • Seguimiento continuo de la obra tanto durante como después de la intervención, las actividades estaban sujetas a control mediante tecnologías láser;
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respetuoso con el medio ambiente la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.



    LA SOLUCIÓN

    Dada la complejidad de acceso a los pilares afectados, unida a la necesidad de una actuación local y puntual en la cimentación se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

    • 1ª FASE –Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en cuatro (4) niveles de profundidad en el volumen de suelo afectado por las cargas.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, verificando el principio de levantamiento.

    Observaciones:

    Las investigaciones realizadas al inicio de la intervención, unidas a la información facilitada por el cliente y el aparejador encargado del proyecto de rehabilitación, han determinado el tratamiento a realizar, la cantidad de resina a inyectar y el volumen de terreno a tratar bajo la cimentación. Dadas las características de la intervención y las reducidas dimensiones y dificultad de acceso a la zona de intervención resultó ser una solución idonea dada su poco invasividad y reducidas dimensiones de los equipos.

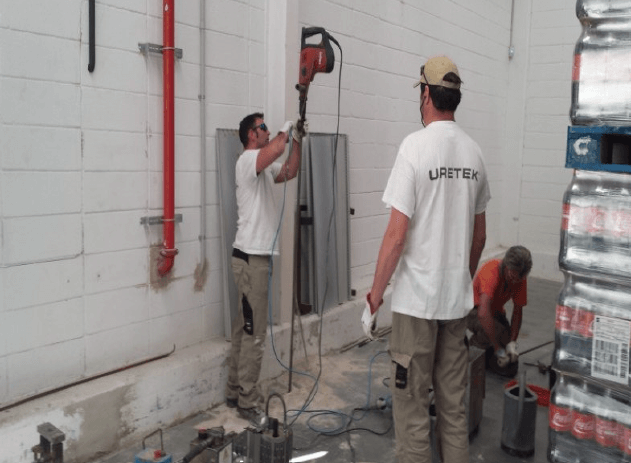

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado.

    EL PROYECTO EN DETALLE

    La intervención consolidación y mejora del terreno efectuada en la Ronda Eurpoa 47 de la localidad de Vilanova i la Geltru (Barcelona), ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente en 2 zapatas de cimentación.

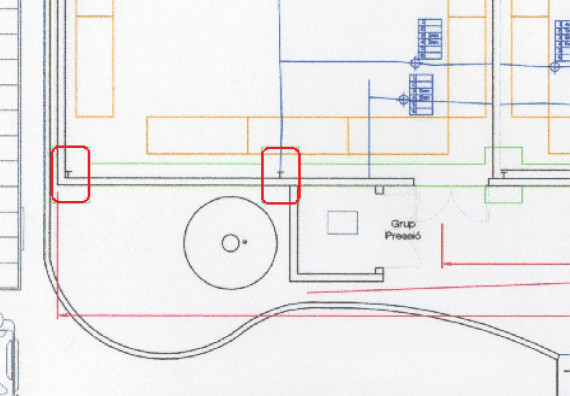

    Plano de la zona de intervención

    Según indica el ensayo penetrómetrico realizado previo a la perforación, se observa una cimentación existente mediante pilotaje o pozo de hormigón hasta alcanzar el terreno competente, por lo que la inyección se realiza alrededor de este cuerpo de hormigón para mejorar su resistencia al fuste.

    La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa
    Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

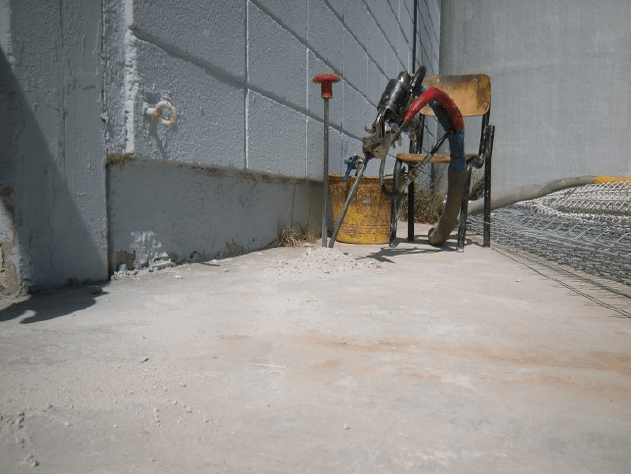

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante "niveles". El plan de intervención consistió en inyectar en el volumen de terreno de los cuatro (4) primeros metros bajo la cota de apoyo de la cimentación.

    La zona a intervenir quedó perfectamente habitable una vez finalizada la intervención, interrumpiendo de forma mínima el ritmo de trabajo habitual del centro comercial.

    La fiabilidad del procedimiento de cálculo adoptado ha sido comprobada por medio de experiencias realizadas cotejando los resultados teóricos con prueba penetrométricas estáticas comparativas realizadas en obras concretas.
