Estabilización de terreno en un Centro de Día - Consejería de Igualdad

    LUGAR: Estepona (Málaga)

    AÑO: 2018
    DURACIÓN DE LA INTERVENCIÓN: 4 días

    EL PROBLEMA

    Ampliación de planta superior y rotura de tubería que vertió agua al terreno.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

    El objeto de la intervención es una edificación aislada destinada a Centro de Día de la Consejería de Igualdad y Políticas Sociales de la Junta de Andalucía
    en Estepona. La cimentación es por zapatas aisladas de hormigón armado de 1,3m de lado y 0,4m de canto, apoyadas a cota -1,7 a -2,2m.

    EL PROBLEMA

    La edificación fue construida originalmente en 1986, con 2 alturas, aunque la planta superior sólo de forma parcial. En 2007 se hace una ampliación de la planta primera. También se ha descubierto una rotura de tubería de abastecimiento que estuvo vertiendo agua al terreno.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el suelo y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    En el estudio de patología ya se indicaba que había que verificar si el edificio estaba estable, y en caso de no estarlo, había que garantizar las condiciones de apoyo del edificio en cuanto a su capacidad portante. Una de las soluciones recomendadas era inyecciones de resina de poliuretano de alta presión de expansión, una tecnología de tratamiento del terreno cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

    • 1ª FASE – Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en dos (2) niveles adicionales de profundidad en el volumen de suelo afectado por las cargas.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

    Previamente a la fase de proyecto se ha realizado un Informe de patología y un estudio geotécnico. En coordinación con la dirección técnica de la obra, se ha definido la intervención, que realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. Dado que toda la maquinaria es manual no ha sido necesario interrumpir el funcionamiento normal del centro.

    EL PROYECTO EN DETALLE

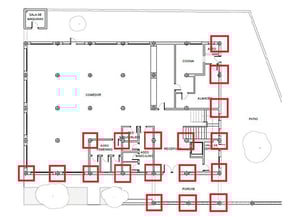

    La intervención de recompresión y consolidación efectuada en el Centro de Día de Estepona (Málaga), ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por 18 zapatas aisladas.

    plano-intervencion-consejeria-igualdadDel estudio geotécnico se desprende que hay una capa de rellenos hasta 2,6m de profundidad de arenas y arcillas limosas, en la que apoya la cimentación. A continuación hay limos arcillosos hasta una profundidad de 9m. Finalmente hay arcillas margosas.

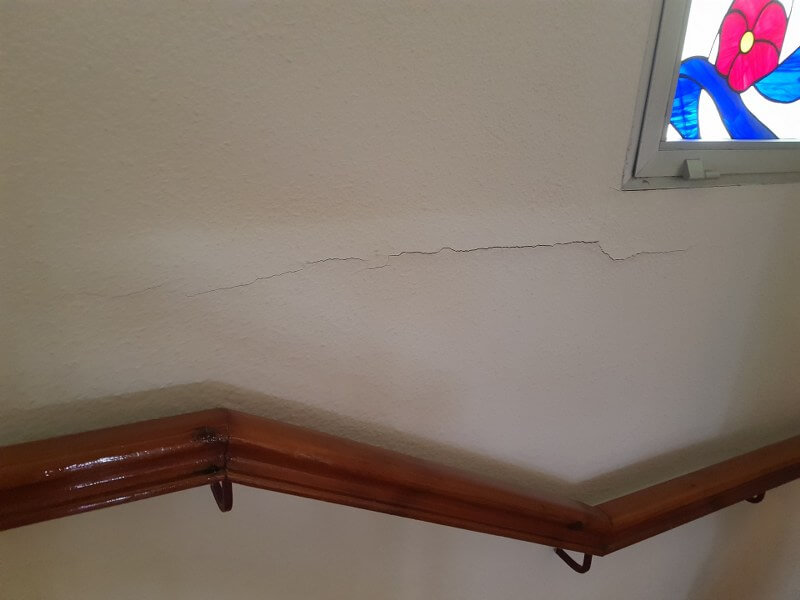

    En el informe de patología se indica que la fisuración está asociada a movimientos de la cimentación. La causa de la patología define que son asientos diferenciales por un apoyo de la cimentación en terreno de relleno no apto para cimentar, provocados por el aumento de carga al ampliar la primera planta y agravados por la rotura de la tubería de abastecimiento en la fachada sur.

    La tecnología aplicada, protegida por la Patente Europea nº 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

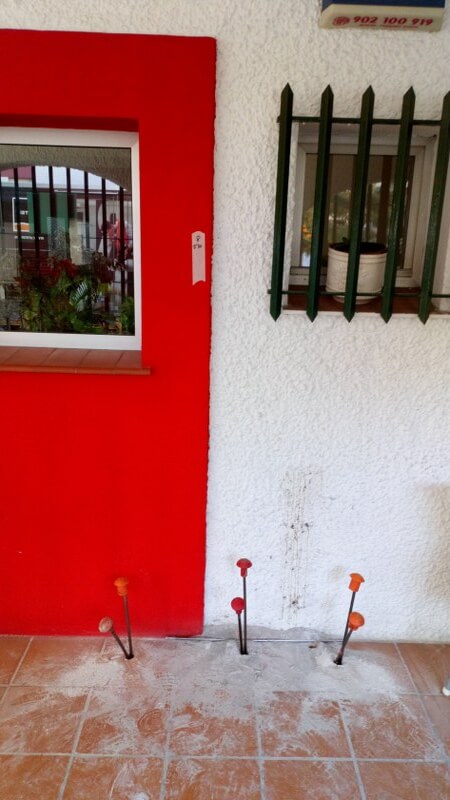

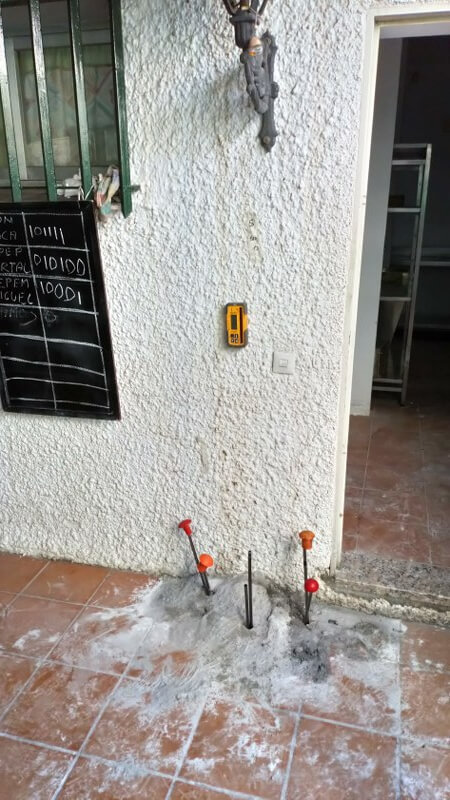

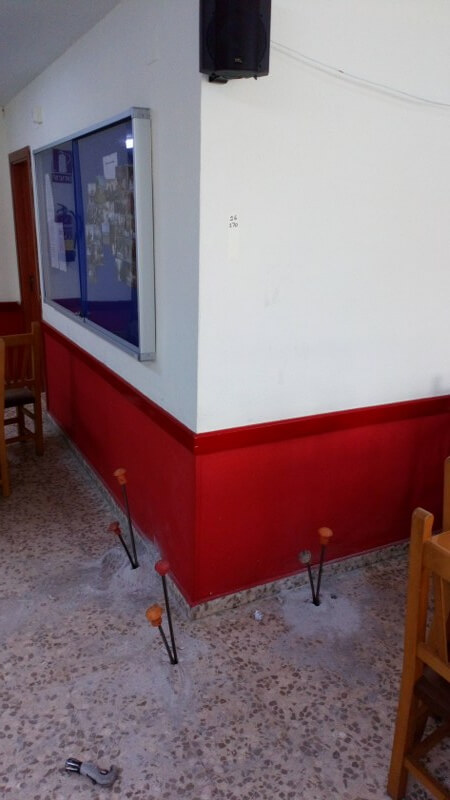

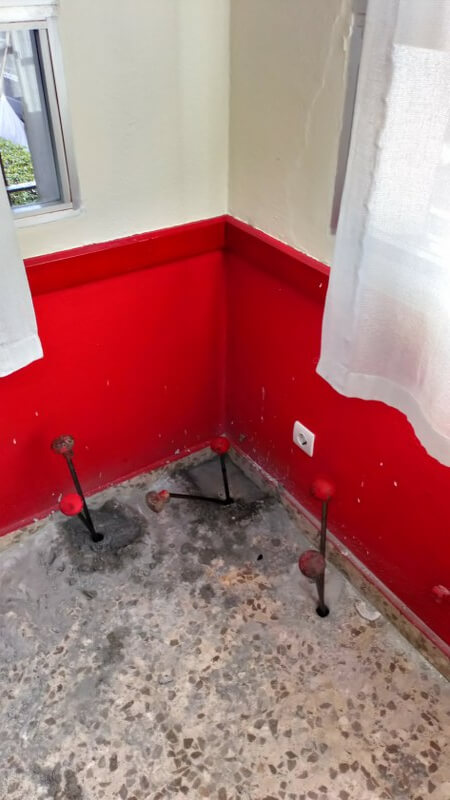

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante "niveles". El plan de intervención consistió en inyectar en el volumen de terreno de los tres (3) primeros metros bajo la cota de apoyo de la cimentación.

    El Departamento técnico Uretek, después de una minuciosa inspección a la edificación y tras estudiar la documentación facilitada, ha estudiado la solución para resolver la mejora del terreno. La mejora calculada, que se puede medir in situ con un ensayo penetrométrico ejecutado dentro de la propia cimentación, está representado en términos de resistencia penetrométrica a la punta qc.

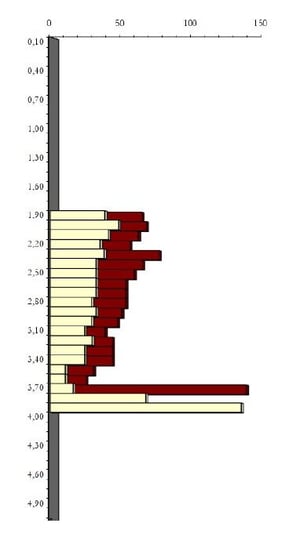

    Como se observa en el siguiente gráfico comparativo de uno de los ensayos de penetración dinámica tipo DPM30 realizados, la mejora de la resistencia penetrométrica por punta del terreno es apreciable y es mayor que la requerida.

    ensayo-penetracion-consejeria-igualdad
