Grietas y asentamiento diferencial en edificio plurifamiliar

    LUGAR: Vallecas - Madrid

    AÑO: 2013

    DURACIÓN DE LA INTERVENCIÓN: 9 días

    EL PROBLEMA

    Aparición de grietas y asiento diferencial.

    LA SOLUCIÓN

    Consolidación y levantamiento del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnologías Uretek Floor Lift® y Uretek Deep Injections®.

    Conjunto de edificios construidos en el año 1984. La cimentación son zapatas aisladas-arriostradas. Existía forjado sanitario, con altura libre entre 1,40-2,80 m. que permitió realizar la intervención desde el mismo. Soleras armadas de rampa de garaje y acerados de acceso. Cimentación continua bajo muro de jardinera.

    EL PROBLEMA

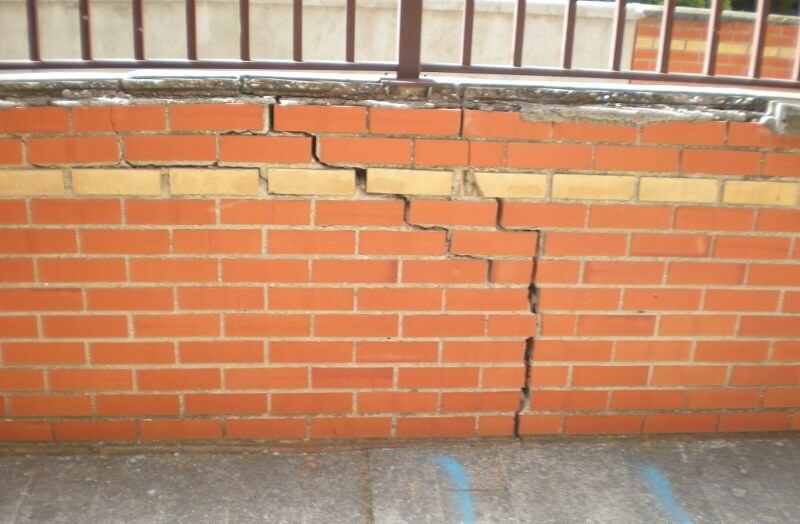

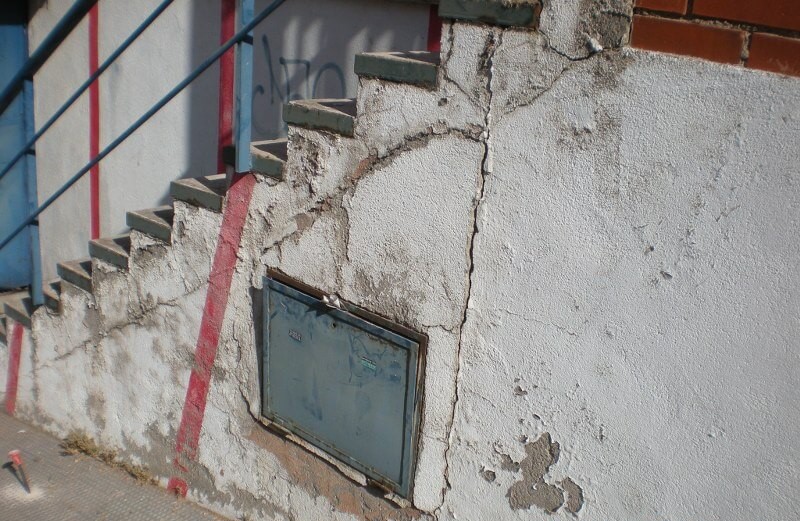

    Existía un cuadro patológico (grietas) de considerable magnitud, tanto en el interior de las viviendas como en el exterior del edificio, partiendo incluso la fábrica, que indicaban los asentamientos diferenciales ocurridos. La causa eran las pérdidas históricas de saneamiento, unido al potencial expansivo de las arcillas sobre las que cimenta el edificio. Las soleras habían hundido hasta 3 cm.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de las exclusivas tecnologías Uretek Floor Lift® y Uretek Deep Injections® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Como alternativa a una solución tradicional, se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® y Uretek Floor Lift® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

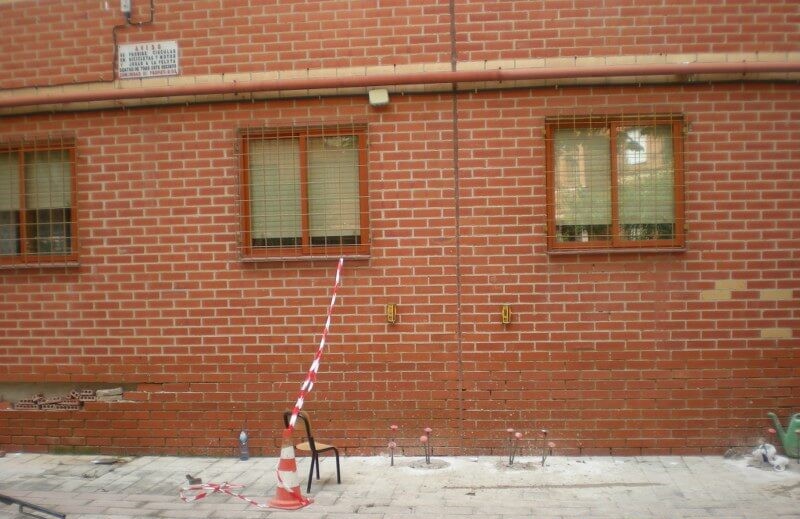

    • 1ª FASE – Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en tres (3) niveles de profundidad en el volumen de suelo afectado por las cargas.

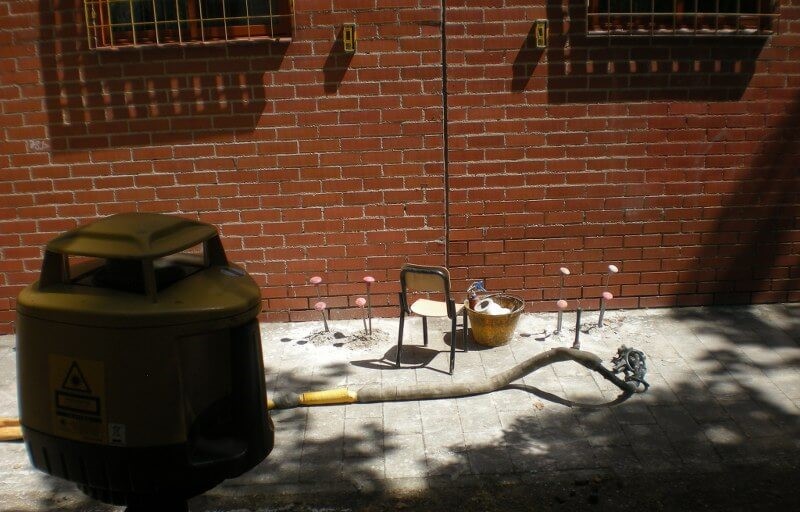

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

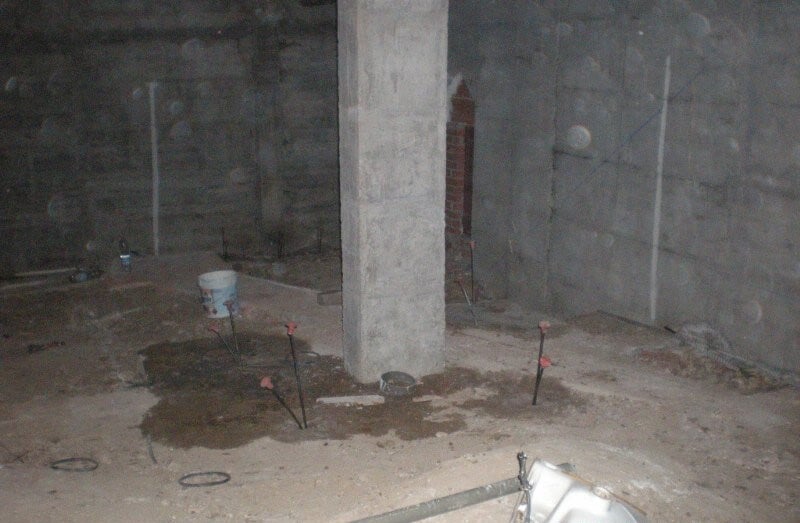

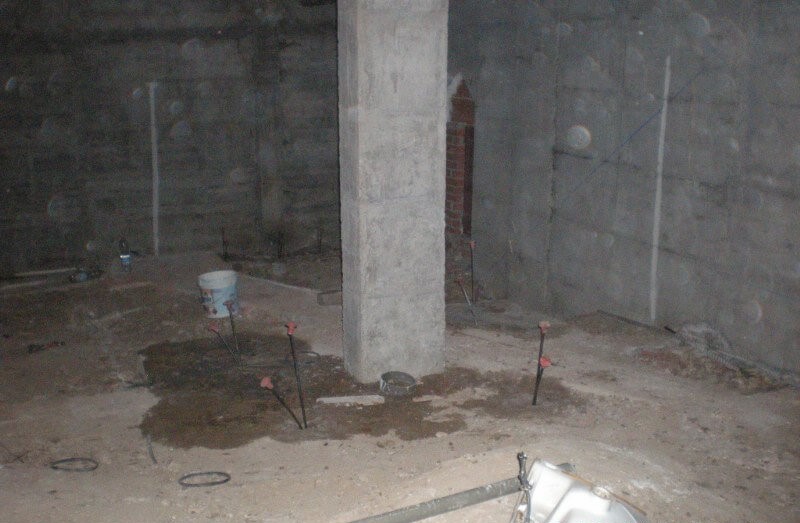

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa. Gracias a la existencia de suficiente altura libre en el forjado sanitario, toda la intervención en la cimentación pudo ser realizada sobre el mismo, sin molestias para los vecinos.

    El resultado final ha sido confirmado mediante la realización de estudios independientes de la capacidad portante del terreno tras la intervención.

    EL PROYECTO EN DETALLE

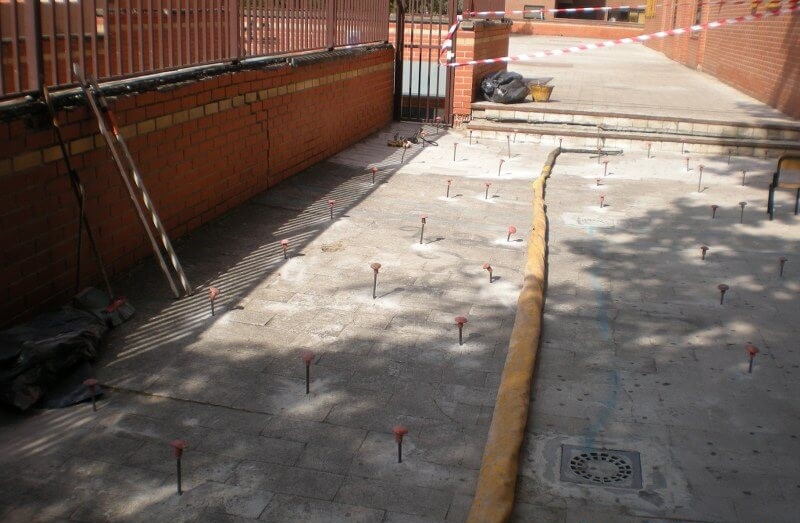

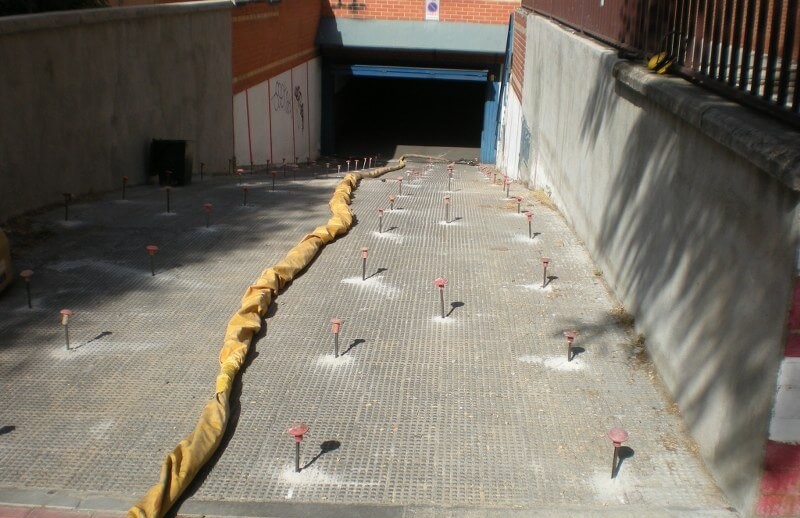

    La intervención de recompresión y consolidación efectuada en la comunidad de propietarios Pablo Neruda 55, ha tenido como objetivo inyecciones de resina en el terreno de cimentación subyacente a 34 zapatas, 15 ml. de cimentación continua, en tres niveles en la intervención en cimentación (Deep Injection), e inyecciones en el contacto solera-terreno, en 122,5 m2 de solera armada, consiguiendo un levantamiento de hasta 3 cm. en la zona más deprimida, como muestra el plan de intervención adjunto.

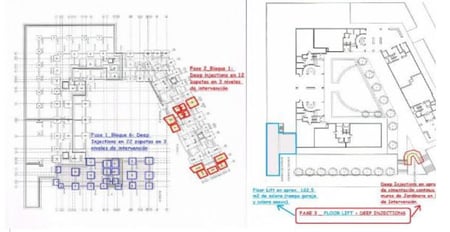

    plano-intervencion-edificio-plurifamiliarLa tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

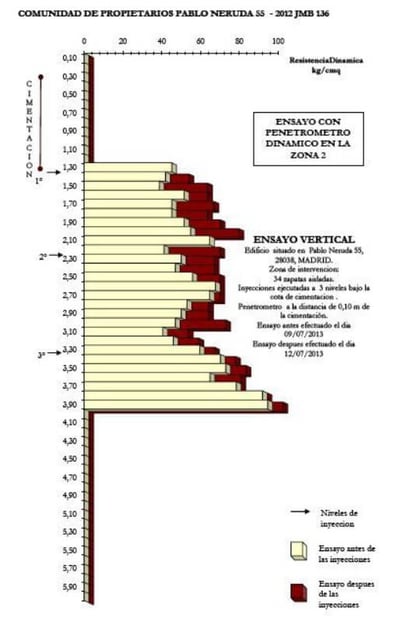

    En la fase preliminar, el Departamento técnico Uretek ha estudiado mediante el software Uretek S.I.M.S. 1.0, a través del cual se ha calculado el estado tensional en el terreno después del tratamiento, el grado de expansión de la resina y los valores de los parámetros geotécnicos a larga duración del terreno mejorado. La mejora calculada, se ha medido in situ con ensayos penetrométricos ejecutado en toda la cimentación, está representado en términos de resistencia penetrométrica a la punta qc.

    La fiabilidad del procedimiento de cálculo adoptado ha sido comprobada por medio de experiencias realizadas cotejando los resultados teóricos con pruebas penetrométricas estáticas comparativas realizadas en  obras concretas.

    ensayo-penetrometrico-edificio-plurifamiliar
