Grietas en una solera industrial y escalonamiento entre las galletas

    LUGAR: Aranjuez (Madrid)

    AÑO: 2018

    DURACIÓN DE LA INTERVENCIÓN: 4 días

    ZONA TRATADA: 160 m² de solera exterior y 60 m² de solera interior

    EL PROBLEMA

    Presencia de grietas y escalonamiento en la solera.

    LA SOLUCIÓN

    Consolidación y levantamiento del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Floor Lift®

    Se trata de soleras exteriores e interiores de una Nave de
    logística. Las soleras son de hormigón armado y espesor
    aproximado de 17-18 cm.

    EL PROBLEMA

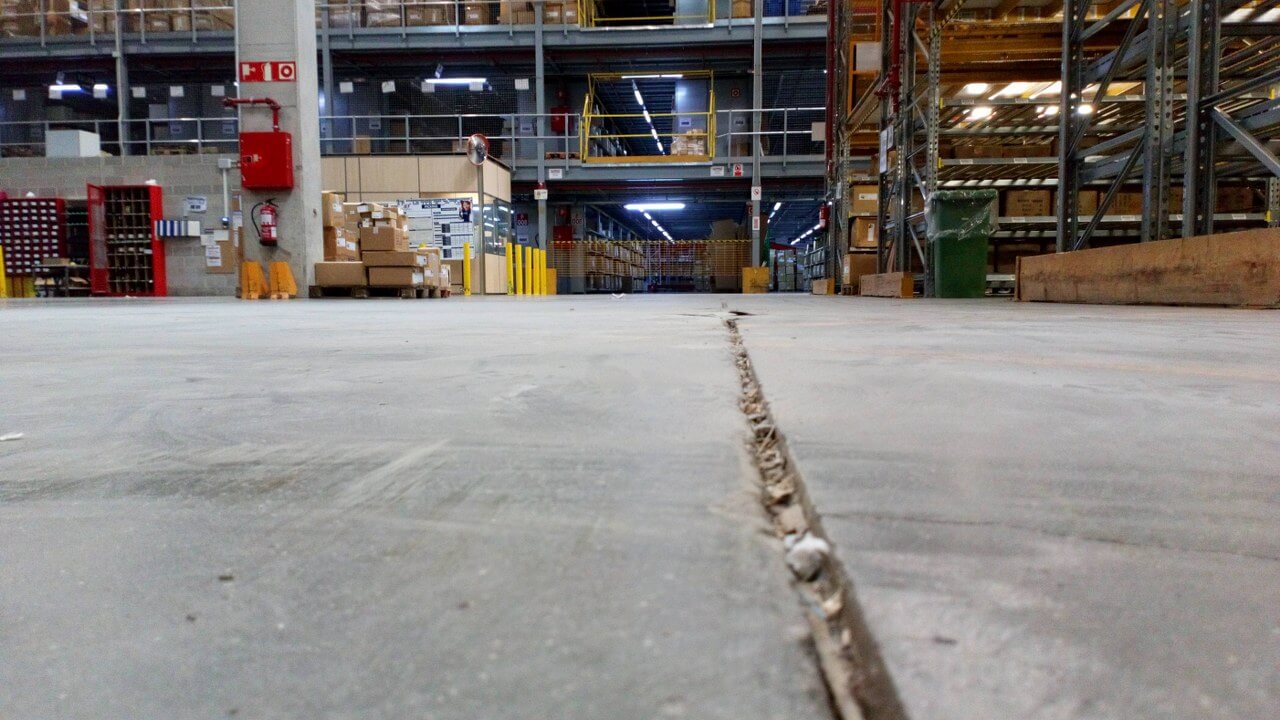

    Existe un cuadro patológico en forma de fisuración-grieta superficial de la solera, así como algunos escalonamientos entre las galletas que componen las mismas.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de las exclusiva tecnología Uretek Floor Lift® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Como alternativa a una solución tradicional, que hubiera supuesto la demolición de la solera, el compactado del terreno en el vaso sobre el que apoya la solera y la reconstrucción de una solera nueva, se ha optado por el empleo de una de las tecnologías patentadas por Uretek: Uretek Floor Lift.

    Dicha tecnología está caracterizada por la rapidez de ejecución y la mínima invasividad.

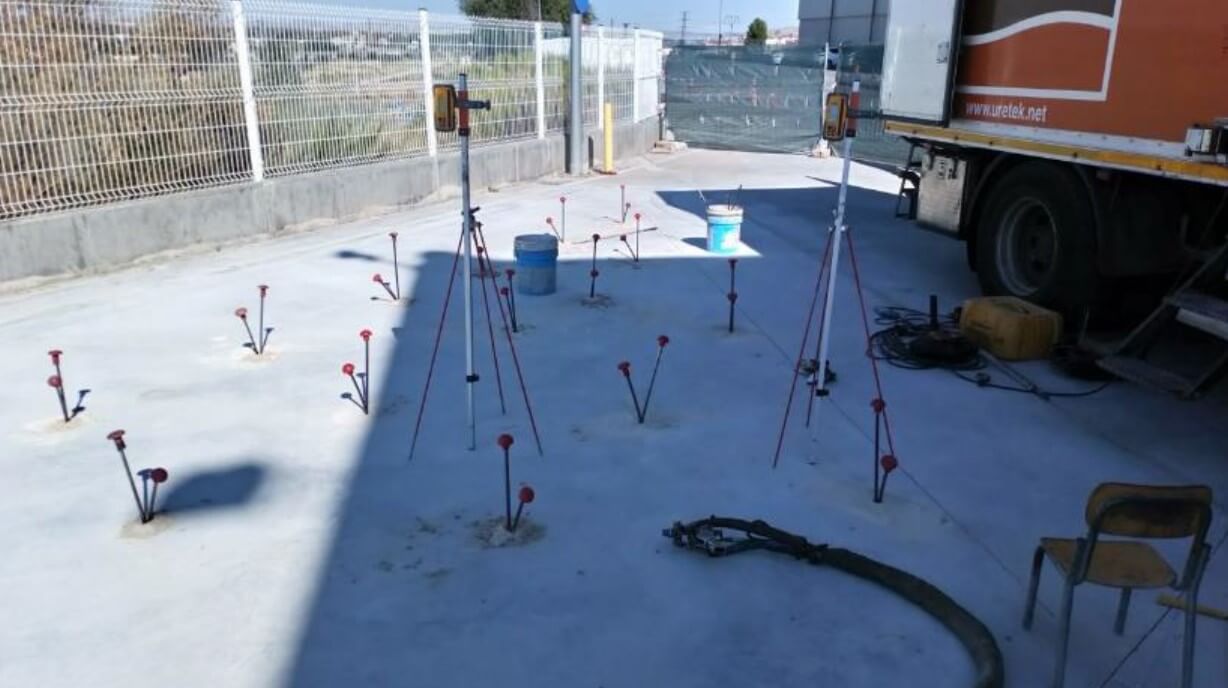

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control mediante la realización de ensayos de penetración tanto antes como después de la intervención.

    Observaciones:

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. El resultado final ha sido confirmado mediante la realización de seis ensayos de penetración dinámica continua, confirmando la mejora del suelo en resistencia penetrométrica por punta.

    EL PROYECTO EN DETALLE

    La intervención de recompresión y consolidación alcanzada tuvo el objetivo de aumentar la capacidad portante del suelo de cimentación. (mejora de las características tanto mecánicas como hidráulicas del terreno tratado).

    La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, permite la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose transmiten al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

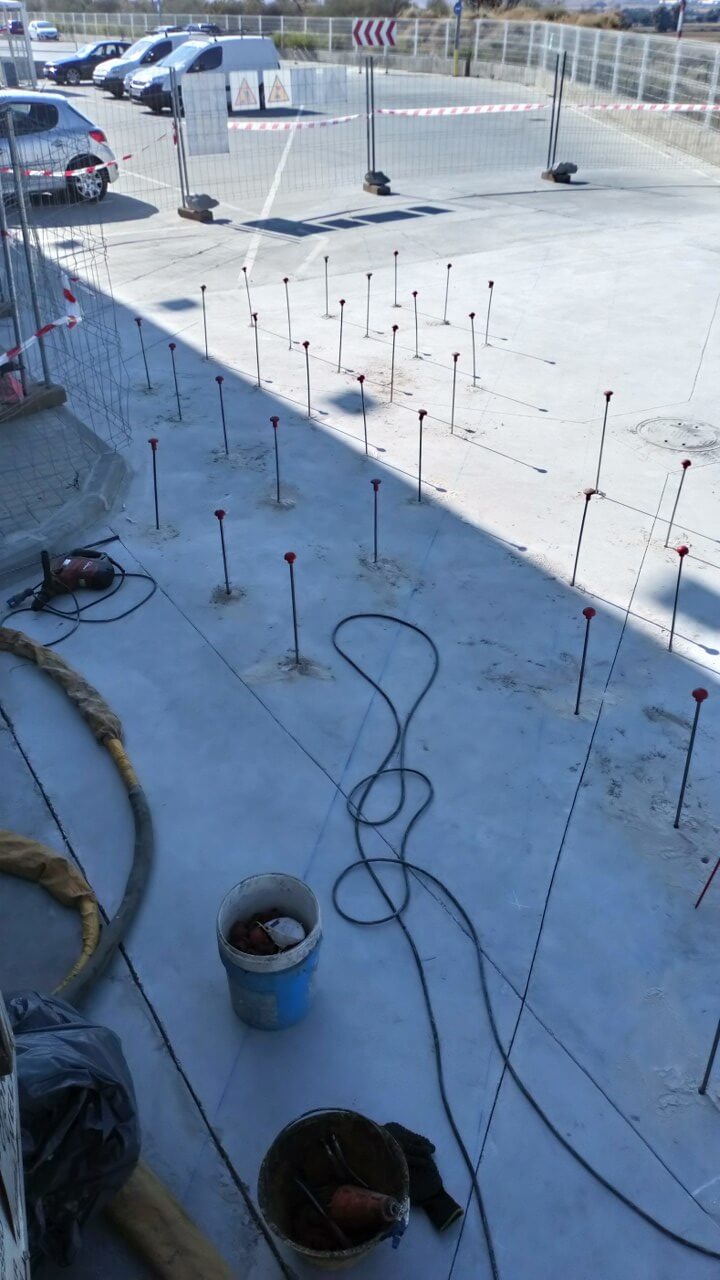

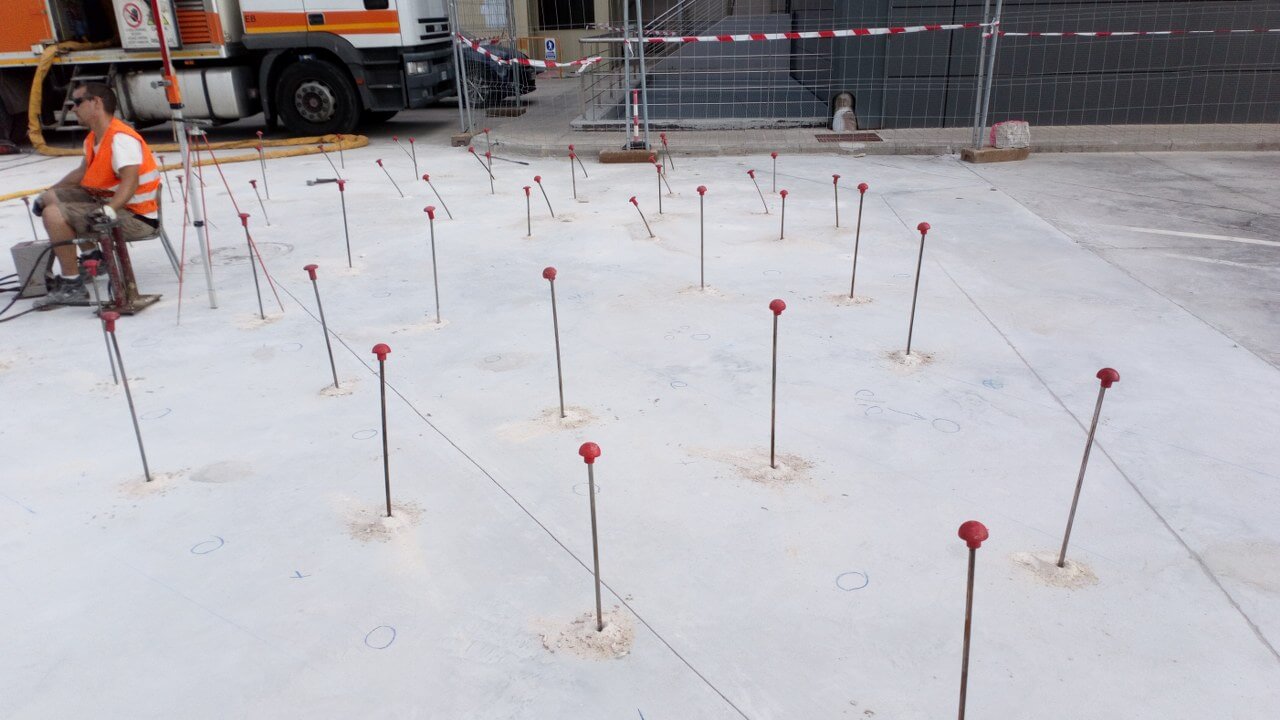

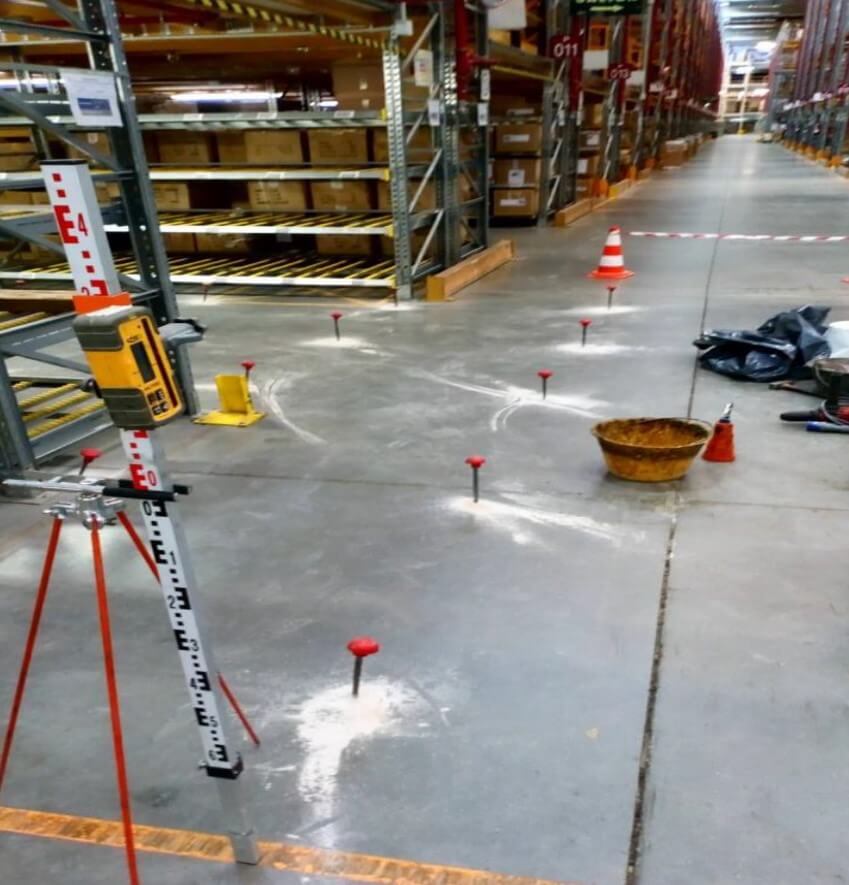

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizan mediante la colocación de conductos de inyección alternados en diferentes planos de profundidad, llamados en adelante "niveles".

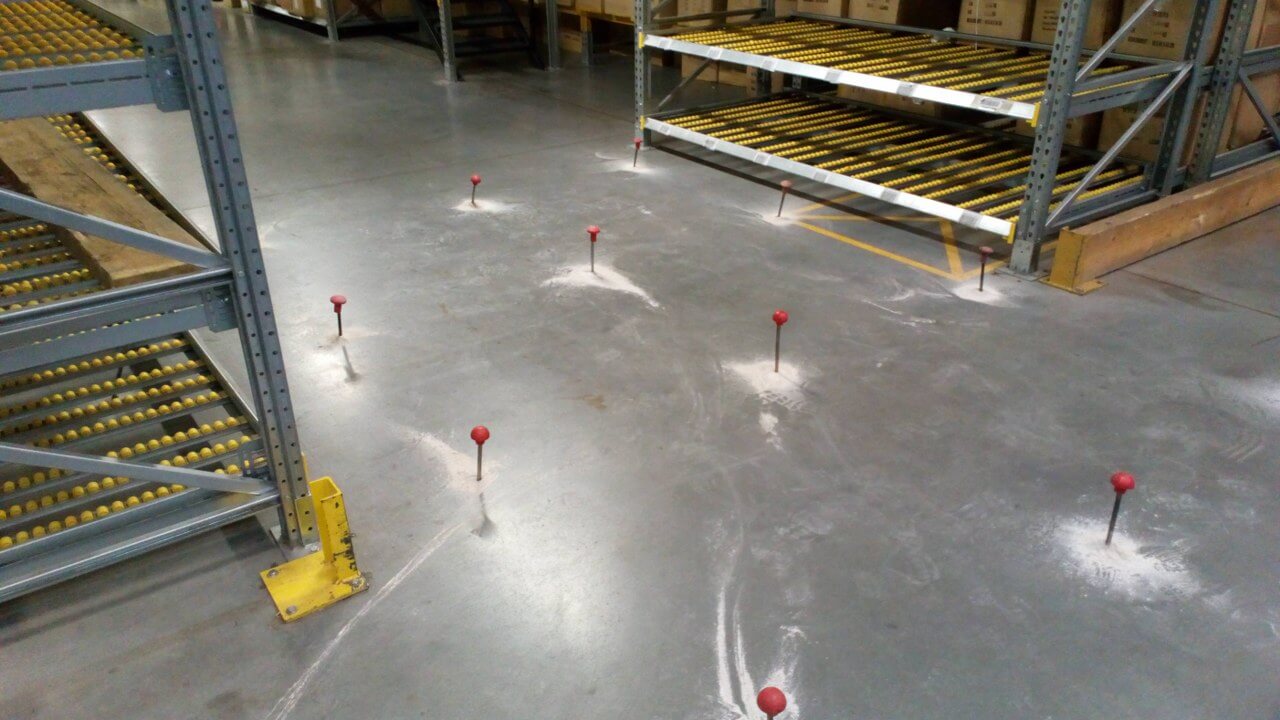

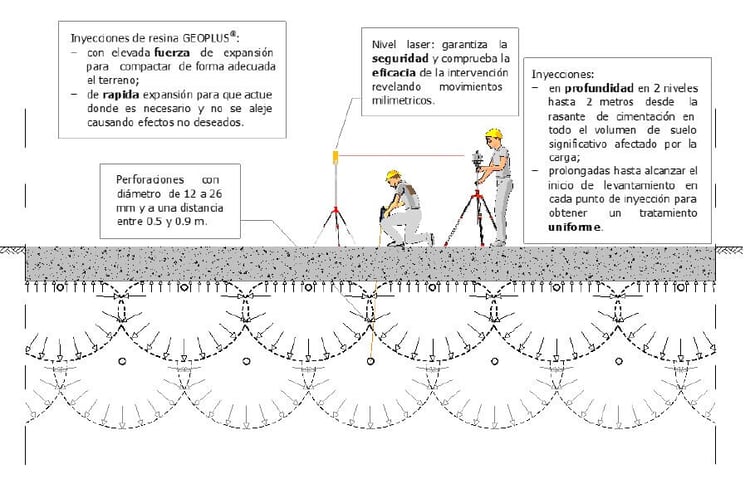

    Esquema de la intervenciónLa intervención de consolidación se efectuó, bajo una extensión de 220 m2 de solera de hormigón mediante tecnología Uretek Floor Lift, entre las soleras exteriores e interiores. La intervención se ha realizado en los dos metros subyacentes bajo las soleras tratadas.

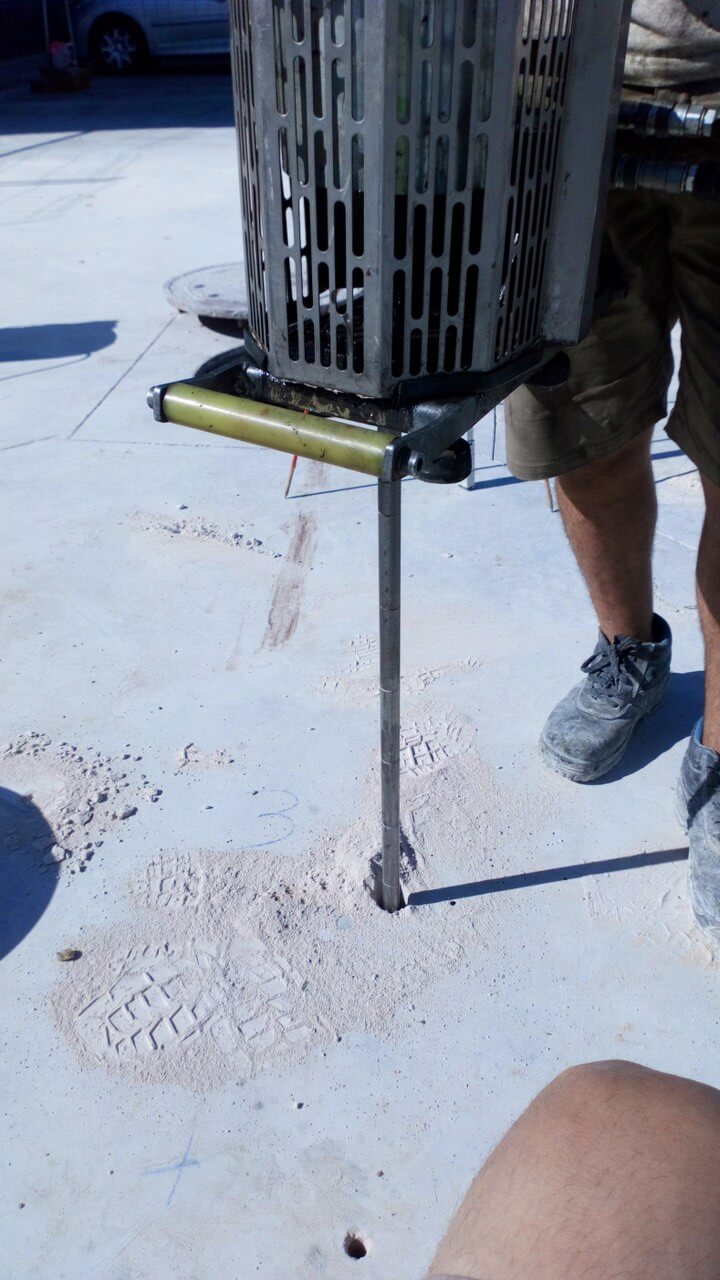

    Durante la intervención se han realizado dos ensayos penetrométricos en la zona de trabajo, uno antes de la ejecución de las inyecciones de resina y uno después de la inyección. Los resultados obtenidos con la comparación de los ensayos de penetración confirma la mejora del suelo subyacente en resistencia penetrométrica por punta.

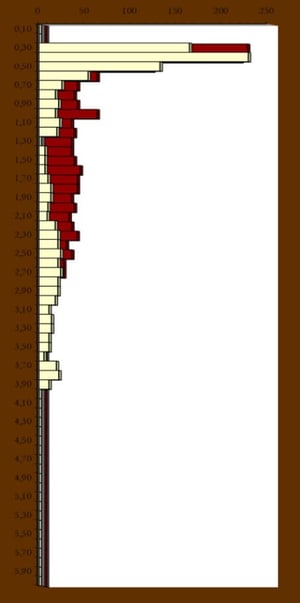

    Ensayo penetrométrico
