Levantamiento y consolidación del pavimento industrial en una nave

    LUGAR: Rubi, Cataluña - España
    AÑO: 2013
    DURACIÓN DE LA INTERVENCIÓN: 12 días

    EL PROBLEMA

    Presencia de una capa de rellenos insuficientemente compactada

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - tecnología Uretek Deep Injections®

    La intervención consolidación y levantamiento del terreno efectuada en la C/ de la Pagesia s/n, del Polígono Industrial La Bastida de Rubí (BARCELONA), en julio de 2013, ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por unos 1.350 metros cuadrados de pavimento.

    EL PROBLEMA

    Presencia de una capa de rellenos de una potencia de 3,5 metros aproximadamente y localizada a unos 2,5 metros de profundidad, insuficientemente compactada.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo;
    • Precios competitivos;
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos;
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado;
    • Aplicación de la exclusiva tecnología Uretek Deep Injections® que, gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras;
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Dada la necesidad de consolidar el terreno en profundidad y levantar hasta 20 cm el pavimento, unida a la necesidad de interrumpir lo menos posible el funcionamiento normal de la logística de la nave, se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención de ha ejecutado en dos fases:

    1ª FASE - Compactación en profundidad: nyecciones columnares hasta 6,0 metros por debajo del pavimento para mejorar las características geomecánicas del terreno.

    2ª FASE - Levantamiento del pavimento: imediante inyecciones más superficiales.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección. Además, se han realizado 10 ensayos penetrométricos.

    Observaciones

    La información procedente de los diferentes estudios geotécnicos realizados, junto con el levantamiento topográfico realizado previa a nuestra intervención, han determinado el tratamiento a realizar, la cantidad de resina a inyectar y el volumen de terreno a tratar bajo la cimentación.
    Dadas las características de la intervención y la necesidad de interrumpir lo menos posible el funcionamiento normal de la nave, resultó ser una solución idónea dada su poca invasividad, limpieza y rapidez. La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado.

    EL PROYECTO EN DETALLE

    ESituada en la c/ de la Pagesia s/n del Polígono Industrial La Bastida de Rubí (BARCELONA) con una antigüedad de 6 años y una superficie total de 60.000 metros cuadrados. Presenta grietas y fisuras en el pavimento, con hundimientos medios de 5 cm y máximos de hasta 20 cm.

    Según indica el levantamiento topográfico realizado, y se puede observar en la nave, el hundimiento medio es de 5 cm, con máximos en la zona de oficinas de hasta 20 cm, posiblemente debidos a la existencia de una capa de relleno antrópico con compacidad muy baja, entre los 2,5 m y los 6 metros de profundidad según indican los estudios geotécnicos facilitados

    La tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección de resinas de poliuretano con alta presión de expansión, que, han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga y el levantamiento del pavimento.

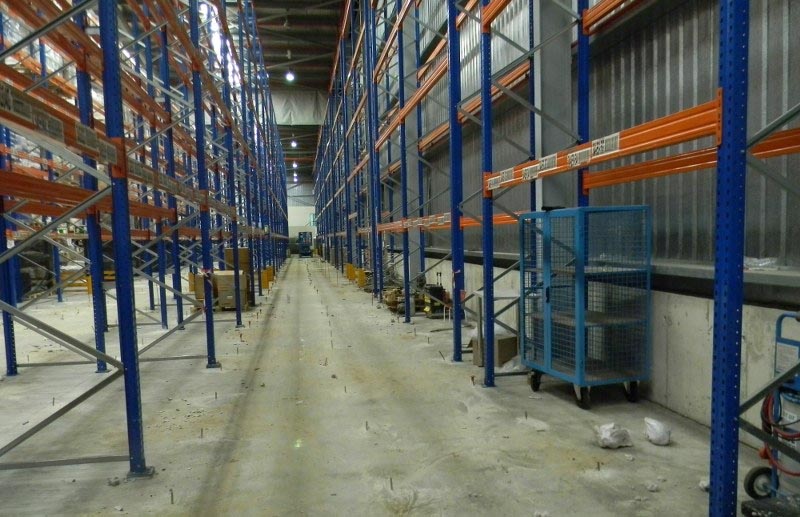

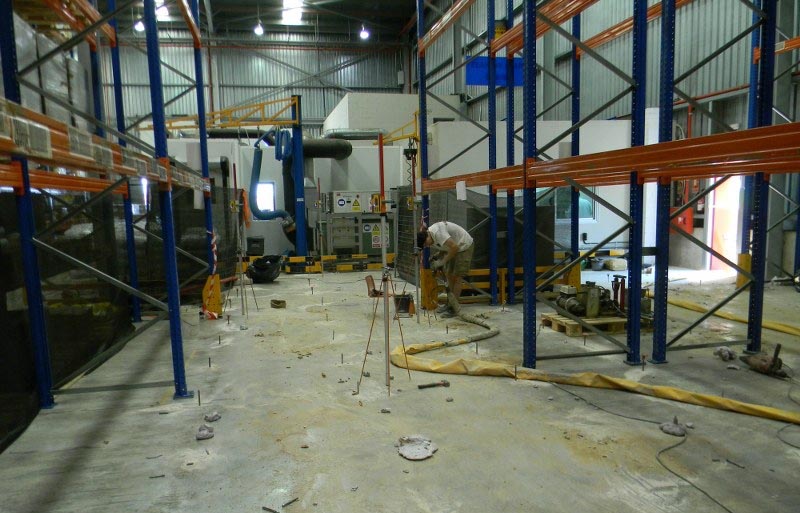

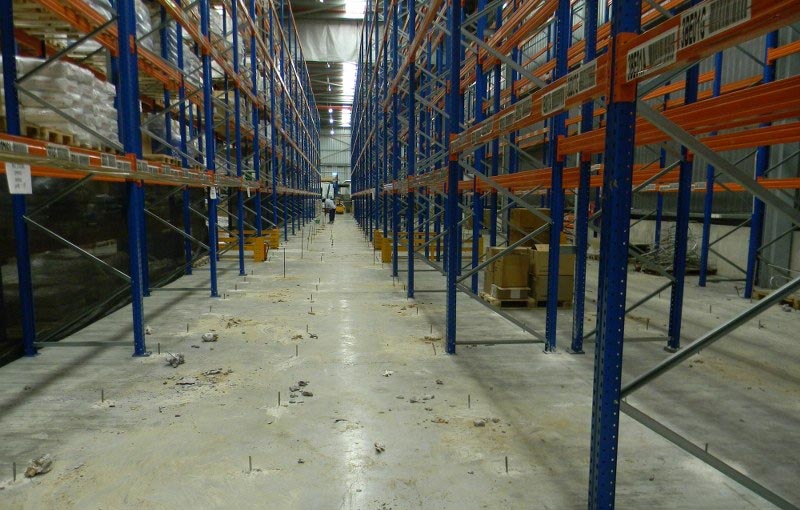

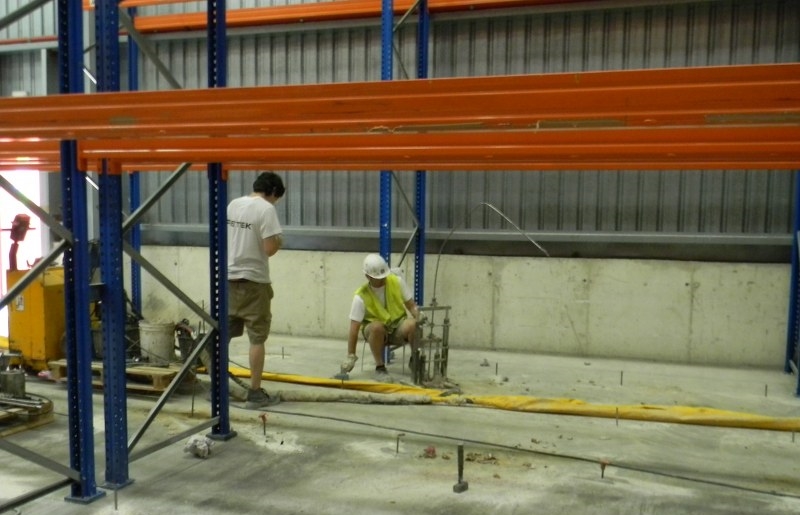

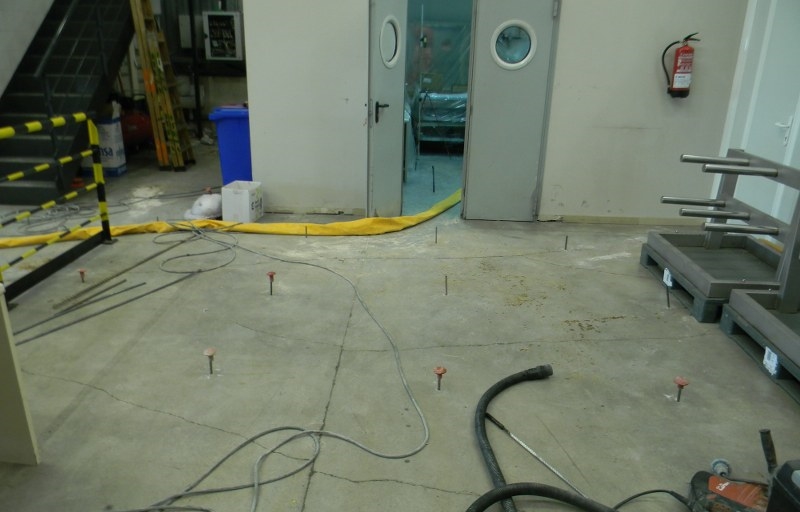

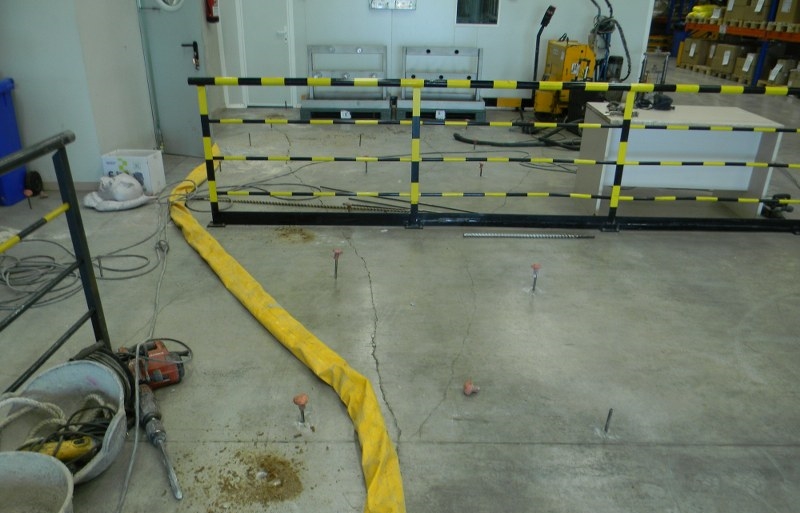

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante la colocación de conductos de inyección de hasta 6 metros de profundidad, tratando esa capa de rellenos menos consolidada. Posteriormente, mediante la técnica de Floor Lift se realizó la inyección más superficial, que permitió levantamientos de hasta 20 cm (ver fotografía inferior), y la nivelación total del pavimento en la zona de almacén

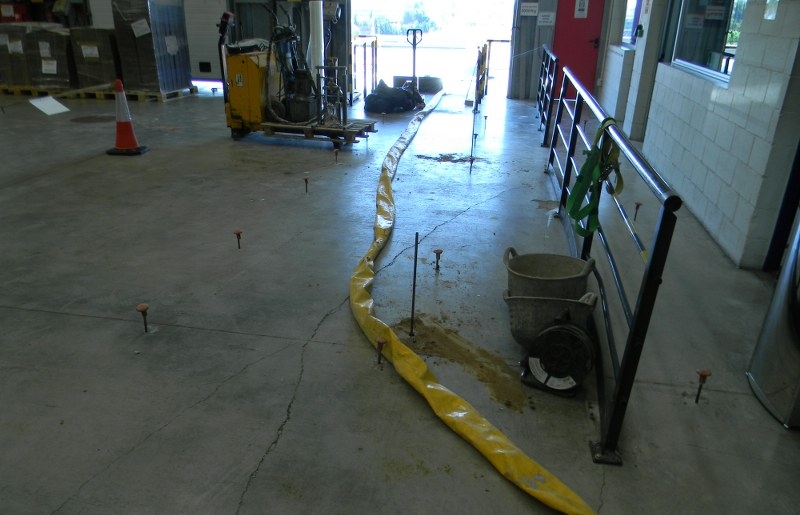

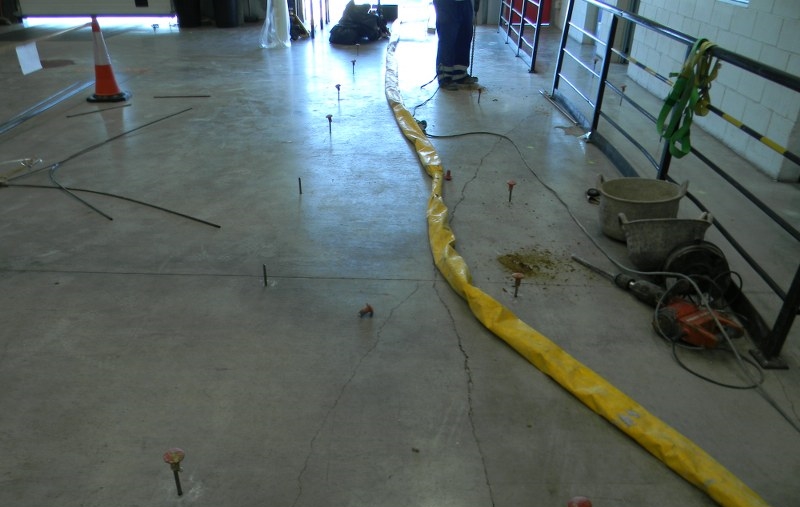

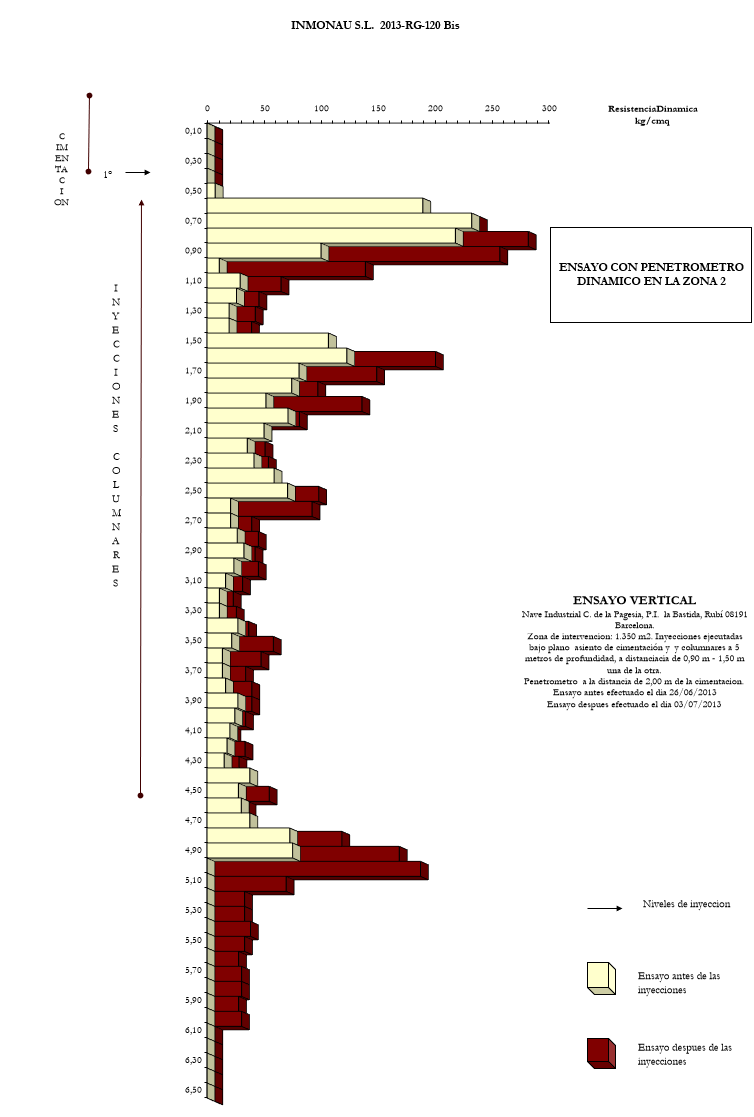

    La mejora del terreno medida in situ con los ensayos penetrométricos ejecutados en la zona de intervención, está representado en términos de resistencia penetrométrica a la punta qc, tal y como se observa en la siguiente tabla.

    El promedio de la mejora obtenido en el volumen del suelo tratado es aproximadamente del 80%.
    La fiabilidad del procedimiento de cálculo adoptado ha sido comprobada por medio de experiencias realizadas cotejando los resultados teóricos con pruebas penetrométricas estáticas comparativas realizadas en obras concretas
