Mejora del terreno bajo el firme de una carretera en Baqueira

    LUGAR: Baqueira - Cataluña

    AÑO: 2013

    DURACIÓN: 2 días

    EL PROBLEMA

    Tramo de unos 30 ml por 1 metro de ancho, que
    presenta asientos y deformaciones de hasta 15 cm.

    LA SOLUCIÓN

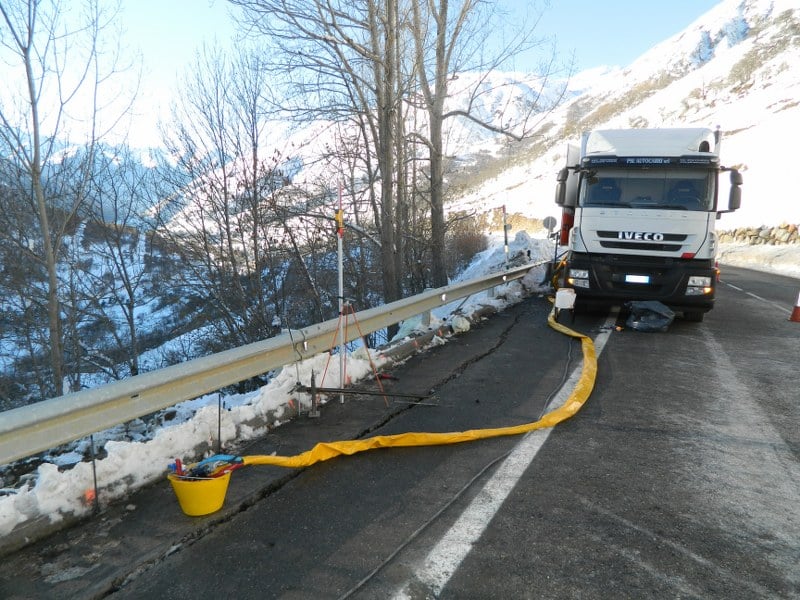

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Pit Stop®

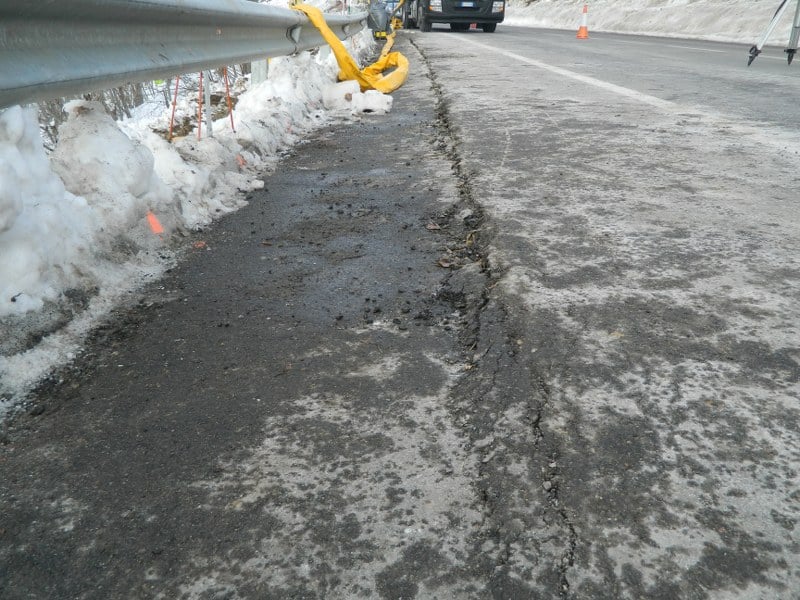

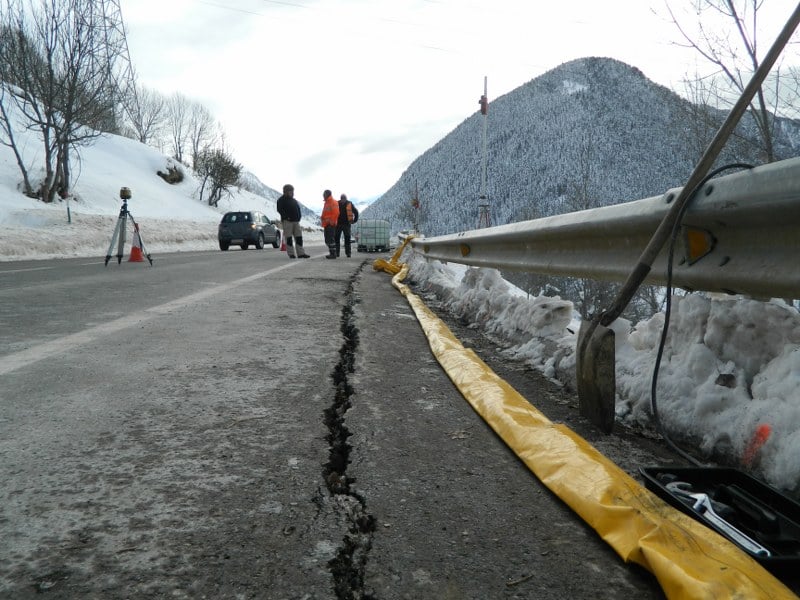

    Tramo de unos 30 ml por 1 metro de ancho, que presenta asientos y deformaciones de hasta 15 cm, viéndose afectado también el muro de escollera que contribuye a la contención del terreno.

    EL PROBLEMA

    Capacidad de carga del suelo, debido a una insuficiente compactación del terreno de apoyo, situado a media ladera; el mismo tramo de carretera fue reparado hace unos meses, mediante una compactación superficial, pero el tramo afectado no se pudo compactar correctamente a causa de la presencia de un prisma de comunicaciones bajo el firme.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Pit Stop®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Dada la necesidad de trabajar en uno de los carriles de circulación en una vía de gran importancia debido a que es uno de los únicos accesos a la pista de esquí de Baqueira - Beret, y a la logística necesaria para otros sistemas de consolidación se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Pit Stop con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

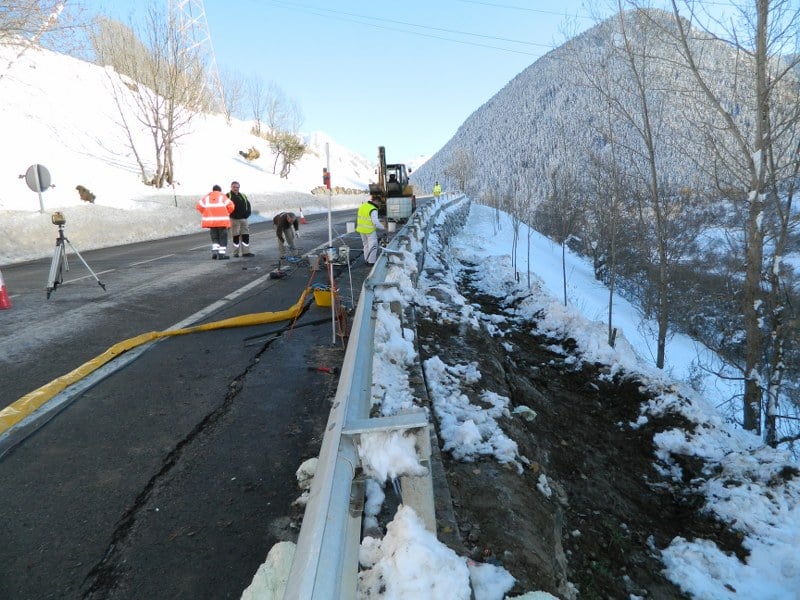

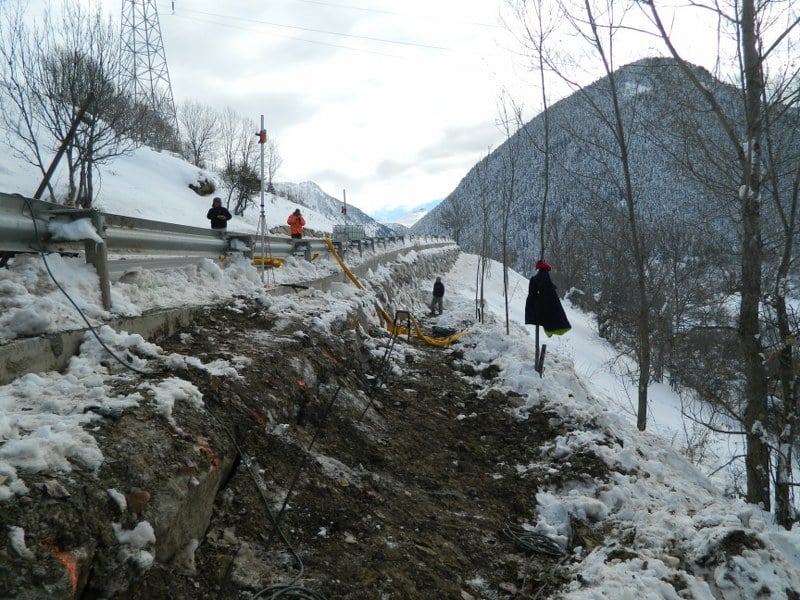

    • 1ª FASE –Compactación y levantamiento del terreno bajo el firme de la carretera, en un tramo de un metro de ancho aproximadamente, y en 2 metros de profundidad, para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.

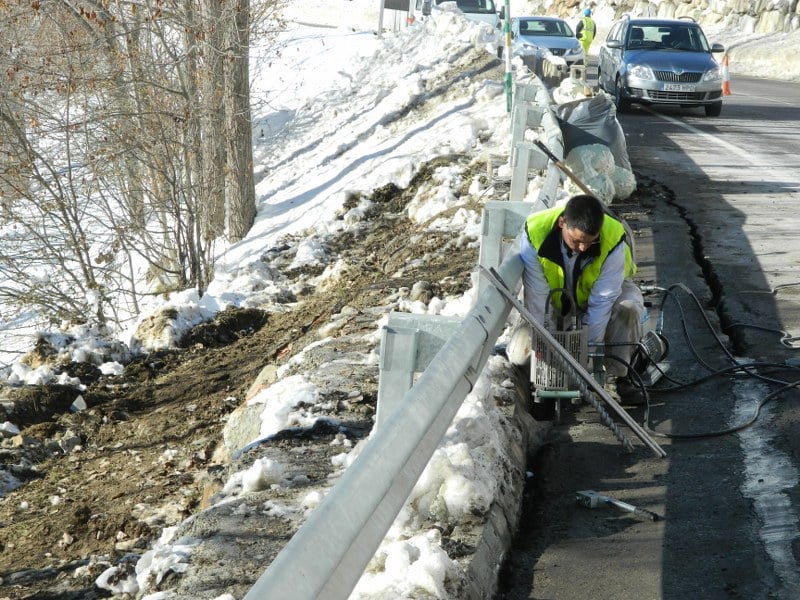

    • 2ª FASE – Compactación y levantamiento del muro de escollera.

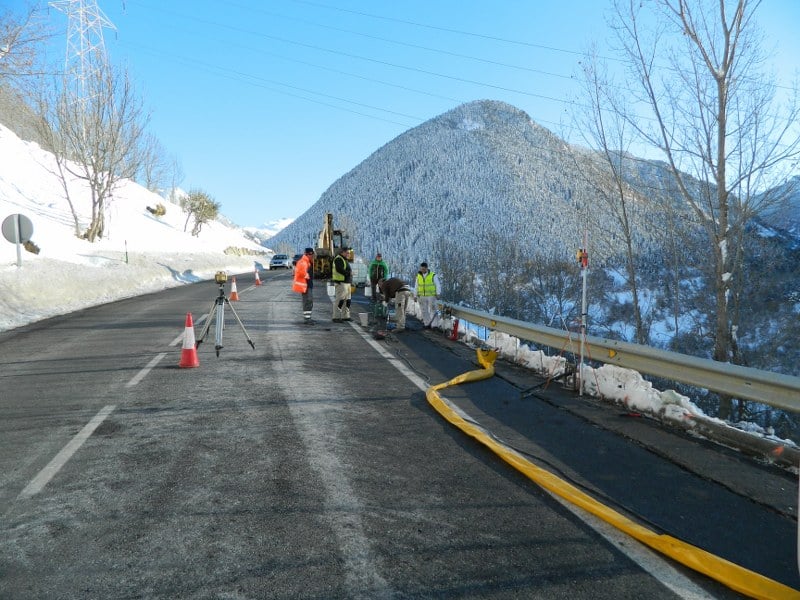

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

    Las investigaciones realizadas al inicio de la intervención, unidas a la información procedente del proyecto de reparación del resto del tramo afectado,, han determinado el tratamiento a realizar, la cantidad de resina a inyectar y el volumen de terreno a tratar bajo el pavimento. Dadas las características de la intervención, la necesidad de trabajar en un carril de circulación de la carretera, y de respectar el acceso a las pistas de esqui,, resultó ser una solución idónea dada su poco invasividad y rápidos resultados. La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado.

    EL PROYECTO EN DETALLE

    LA INTERVENCIÓN

    La intervención de consolidación, mejora y levantamiento del terreno efectuada en el tramo de carretera de la C-28, entre Salardú y Baqueira (Catalunya), ha tenido como objetivo consolidar y levantar el firme mediante inyecciones de resina expansiva Geoplus en unos 30 metros cuadrados de firme y 30 ml de muro.

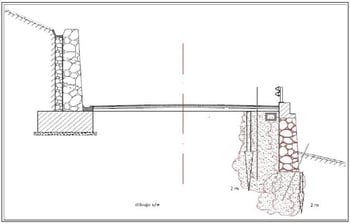

    plano-intervencion-mantenimiento-carreteraLa tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno de resinas de poliuretano con alta presión de expansión que han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

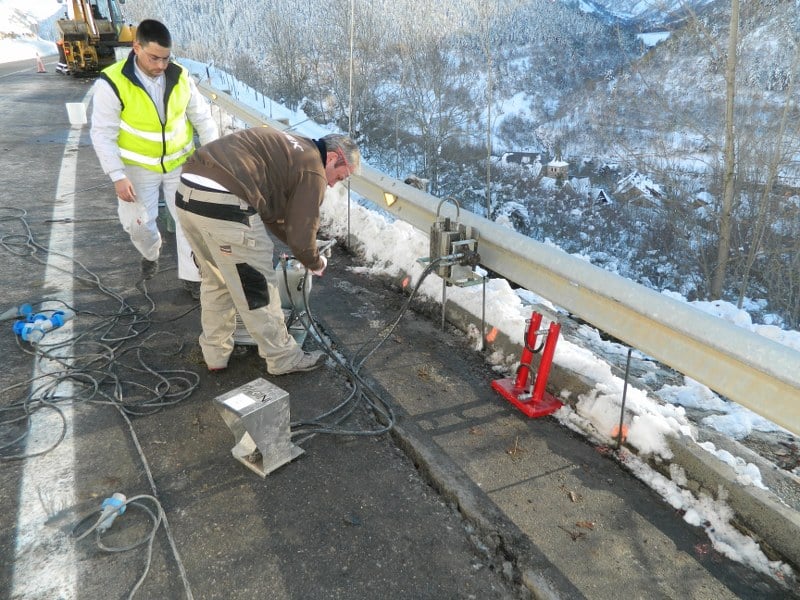

    Las inyecciones, con el fin de cubrir la totalidad del volumen de suelo a tratar, se realizaron mediante inyecciones en 2 niveles, hasta los 2 metros de profundidad por debajo del firme y del muro de escollera.

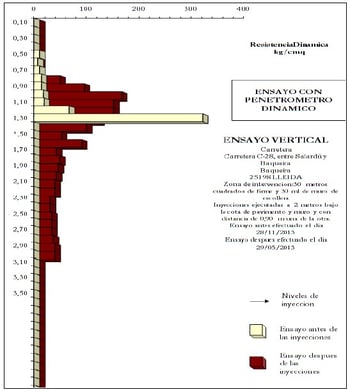

    ensayo-penetrometrico-mantenimiento-carreteraLa mejora del terreno medida in situ con un ensayo penetrométrico ejecutado en la zona de máxima afectación de los hundimientos, esta representado en términos de resistencia penetrométrica a la punta qc, El promedio de la mejora obtenido en el volumen del suelo tratado es aproximadamente del 80%.
