Recompresión y consolidación de terreno en una Ermita del Siglo XVIII

    LUGAR: Coca - Segovia

    AÑO: 2020

    EL PROBLEMA

    Desplomes, separaciones, aberturas y hundimientos en algunas zonas de la Ermita.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

    Situada en la C/Foresta Nº2 de Coca en Segovia construida en el año 1728 y la situación general de la misma es bastante delicada. La cimentación continua se encuentra a una profundidad de 0,5-1,0m y está constituida por muros de ladrillo y mampostería.

    EL PROBLEMA

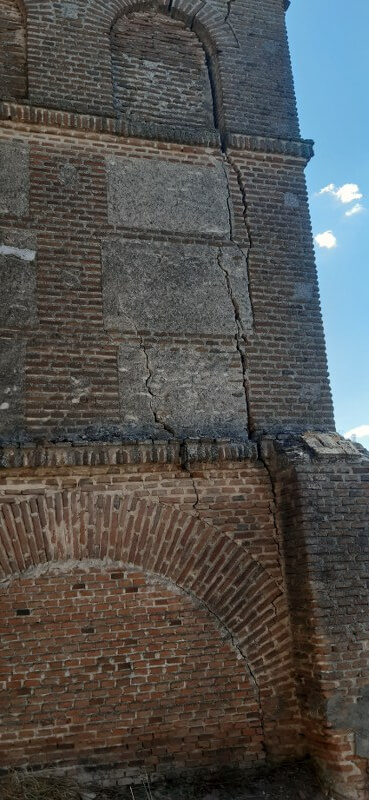

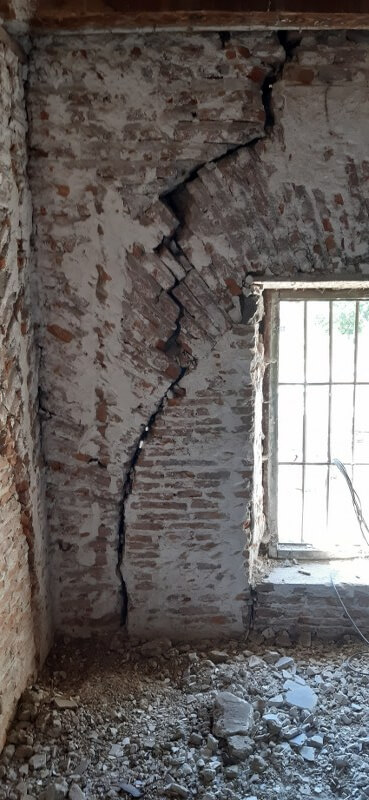

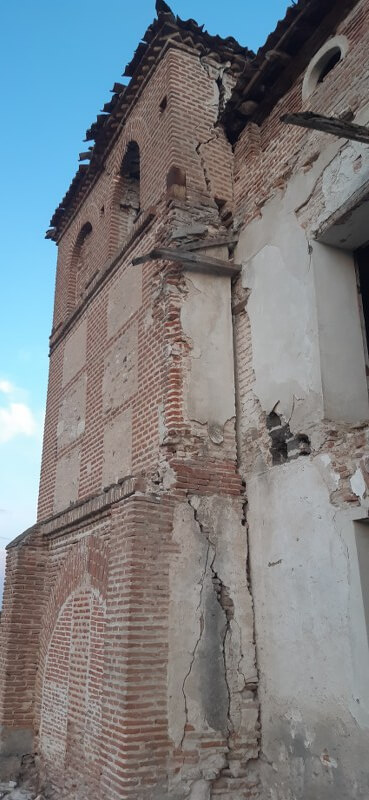

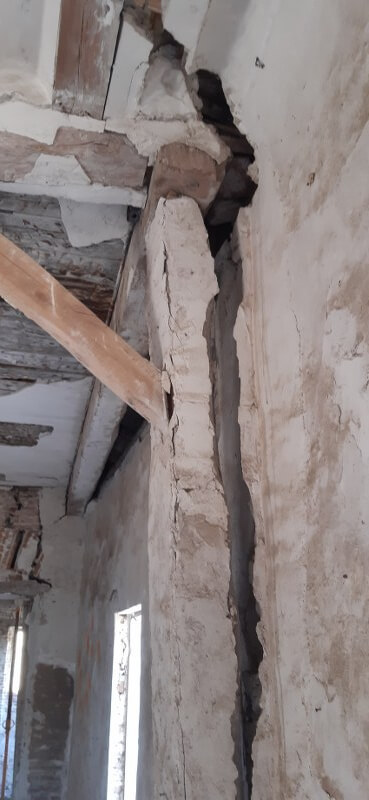

    Existe un cuadro patológico en forma de desplomes, separaciones y aberturas de muros en el borde Oeste y Sur (zona lateral y trasera) tanto en el exterior del edificio como en el interior. Del mismo modo se observan patologías de hundimiento en todos los muros que forman la zona trasera de la ermita.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Desde los primeros estudios referentes a la situación de la estructura indican asentamientos del terreno, dejando en evidencia la necesidad de una mejora de las características geomecánicas de la base de cimentación.

    Para ello, la tecnología Uretek DeepInjections® es una tecnología cuyas características son la poca invasividad y rapidez de ejecución, con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

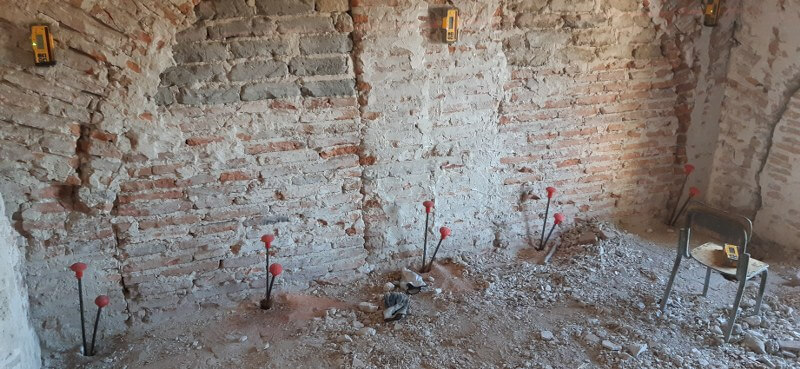

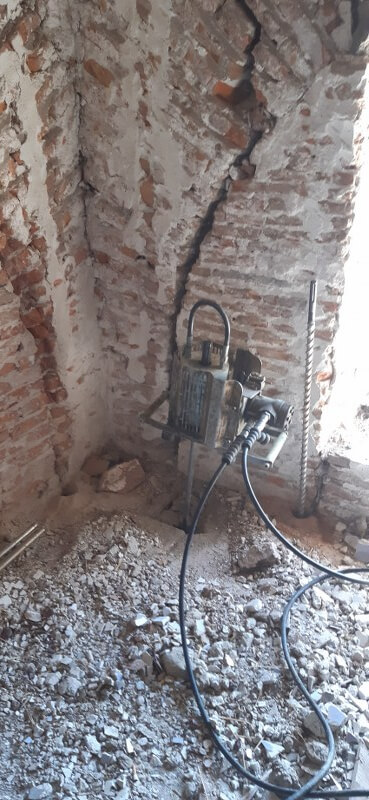

    • 1ª FASE – Compactación superficial: inyecciones a cota de apoyo de cimentación para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas en dos (2) niveles en toda la zona tratada, tanto para los muros perimetrales como las zapatas intervenidas en el volumen de suelo afectado por las cargas.

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa, en un contexto delicado. El resultado final ha sido confirmado mediante la realización de dos ensayos de penetración dinámica continua, confirmando la mejora del suelo en resistencia penetrométrica por punta.

    EL PROYECTO EN DETALLE

    El terreno descrito en el estudio geotécnico realizado para la zona describe el apoyo de la base de la cimentación como arenas cuarcíticas de grano medio algo limosas, de compacidad variable. La intervención

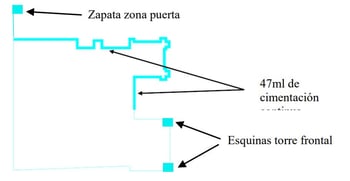

    de recompresión y consolidación efectuada en la Ermita de Santa Rosalía, ubicada en el Nº2 de la Calle Foresta en Coca (Segovia), ha tenido como objetivo inyecciones de resina en el suelo de cimentación subyacente por unos 47 metros lineales bajo las zapatas de cimentación continua de los muros laterales y traseros de la ermita y 2 zonas de apoyo puntuales en una de las torres de ermita y una zapata aislada en una edificación anexa.

    Dicha intervención se ha llevado a cabo de forma continua en la zona más afectadas.

    esquema-intervencion-consolidacion-terreno-uretekLa tecnología aplicada, protegida por la Patente Europea n º 0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

    Las inyecciones con el fin de cubrir la totalidad del volumen de suelo a tratar se realizaron mediante la colocación de conductos de inyección alternada en diferentes planos de profundidad, llamados en adelante "niveles". El plan de intervención consistió en inyectar en el volumen de terreno de los dos (2) primeros metros bajo la cota de apoyo de la cimentación.

    El Departamento técnico Uretek, después de una minuciosa inspección a la edificación y tras estudiar la documentación facilitada, ha estudiado la solución para resolver el problema, con una mejora más allá del bulbo de presiones de la edificación. La mejora calculada, que se puede medir in situ con un ensayo penetrométrico ejecutado a una distancia del eje de la cimentación de aproximadamente 0.50 m, esta representado en términos de resistencia penetrométrica a la punta qc.

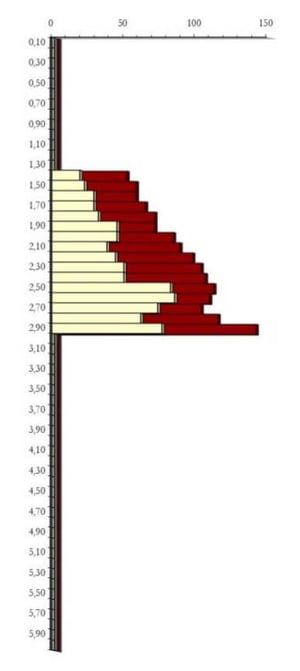

    Como se observa en los siguientes gráficos comparativo de los ensayos de penetración dinámica tipo DPM30 realizados, la mejora de la resistencia penetrométrica por punta del terreno es apreciable.

    ensayo-penetrometrico-consolidacion-terreno-ermita
