Relleno de huecos y consolidación del terreno en un gasoducto

    LUGAR: Valdespartera - Zaragoza

    AÑO: 2013

    DURACIÓN: 8 días

    EL PROBLEMA

    Existían subsidencias en superficie que evidenciaban asentamientos.

    LA SOLUCIÓN

    Consolidación del terreno de cimentación con inyecciones de resina expansiva Uretek Geoplus® - Tecnología Uretek Deep Injections®

    Gasoducto propiedad de Gas Natural, abastecimiento de gas a la ciudad de Zaragoza. Gasoducto de 20’’ de diámetro, parte embebido en dado de hormigón, parte sobre cama de arena con losa superior de protección, apoyado sobre terrenos de aporte provenientes de la construcción de la carretera Z-40, rellenando un antiguo frente de cantera.

    EL PROBLEMA

    Existían subsidencias en superficie, que evidenciaban asentamientos en el gasoducto, debido a una incorrecta compactación del terreno de aporte. La intervención era necesaria para rellenar huecos y consolidar el terreno de apoyo del gasoducto con el fin de estabilizarlo evitando que tomase una flexión intolerable para el mismo, sin interrumpir el abastecimiento.

    Por qué se eligió la solución de Uretek:

    • Rapidez: cuidadosa planificación y programación de los tiempos de ejecución que permitieron completar la obra en poco tiempo.
    • Precios competitivos.
    • Intervención mínimamente invasiva: la intervención propuesta por Uretek no requirió excavaciones ni trabajos de albañilería, sin ensuciar el área, ni produciendo residuos.
    • Monitorización con láser de alta precisión: tanto durante como después de la intervención, las actividades estuvieron sujetas a control en tiempo real mediante tecnología láser de última generación y personal altamente cualificado.
    • Aplicación de la exclusiva tecnología Uretek Deep Injections®, que gracias a la inyección de la resina expansiva Uretek Geoplus® a alta presión de hinchamiento, compacta el terreno y estabiliza las estructuras.
    • Respeto al medio ambiente: la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.

    LA SOLUCIÓN

    Como alternativa a una solución tradicional, se ha optado por una tecnología cuyas características son la poca invasividad y rapidez de ejecución: Uretek Deep Injections® con inyecciones de resina expansiva Uretek Geoplus®.

    La intervención se ha ejecutado en dos fases:

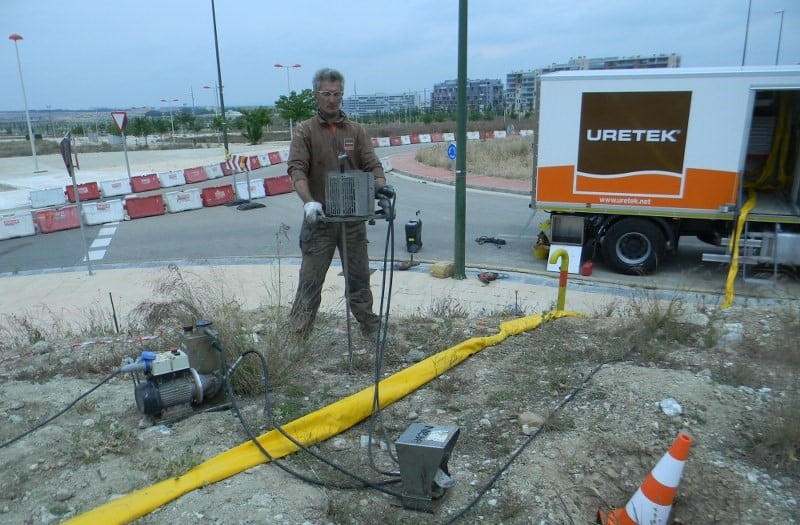

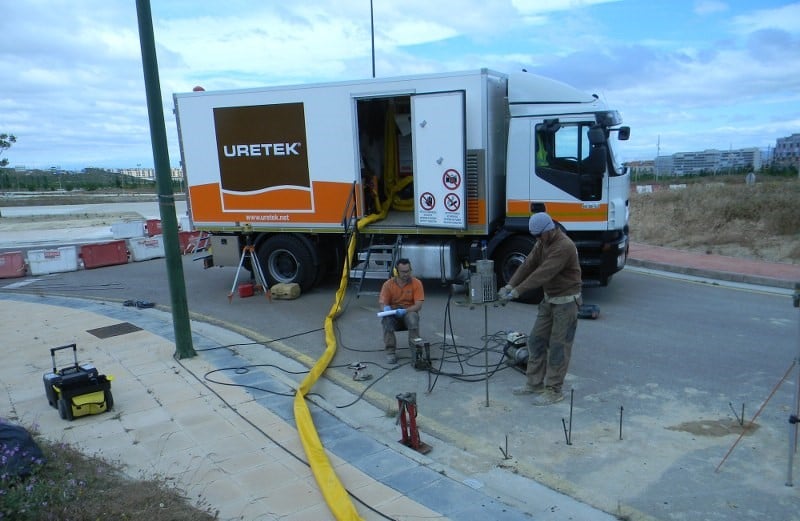

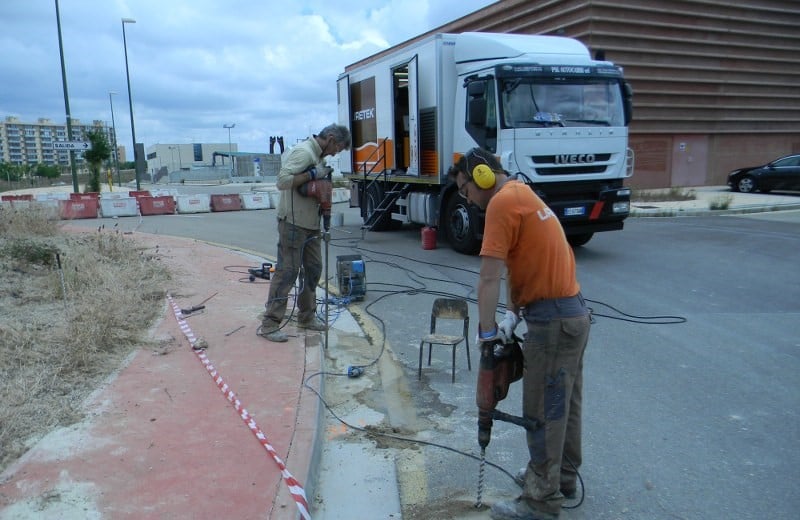

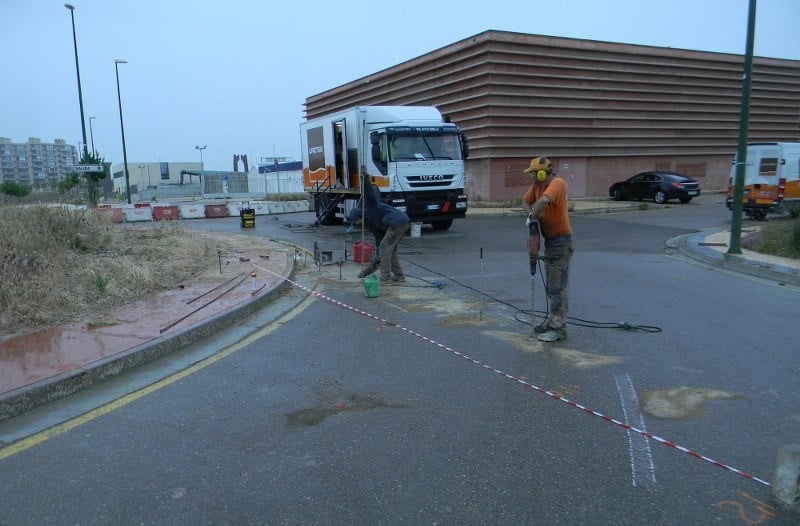

    • 1ª FASE – Compactación superficial: inyecciones a cota de apoyo de gasoducto para mejorar las características geomecánicas del terreno y rellenar los huecos presentes entre cimentación y suelo.
    • 2ª FASE – Consolidación en profundidad: inyecciones ejecutadas a cuatro (4) niveles de profundidad en el volumen de suelo afectado por las cargas.

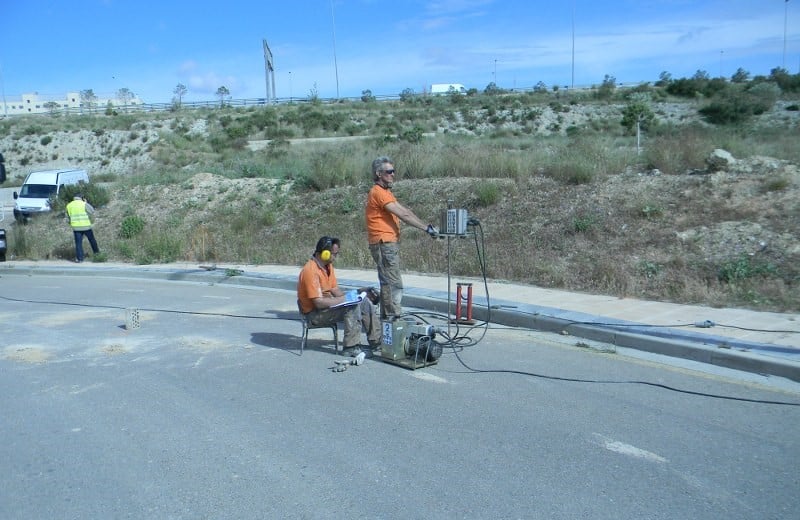

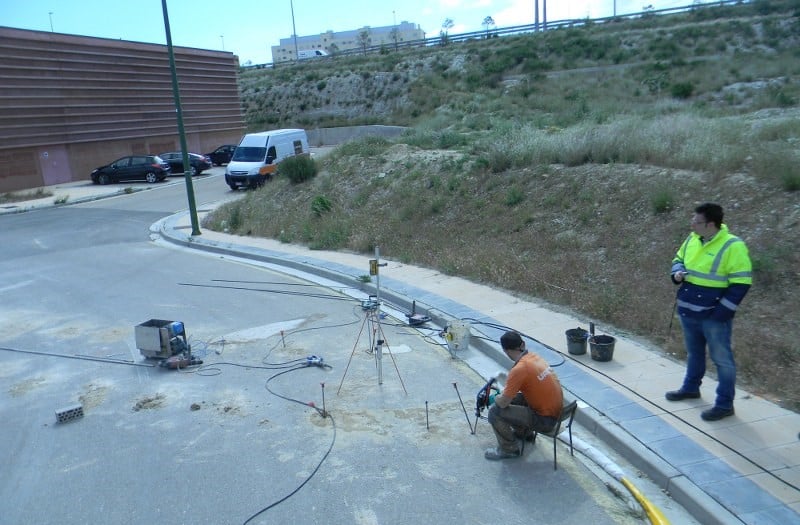

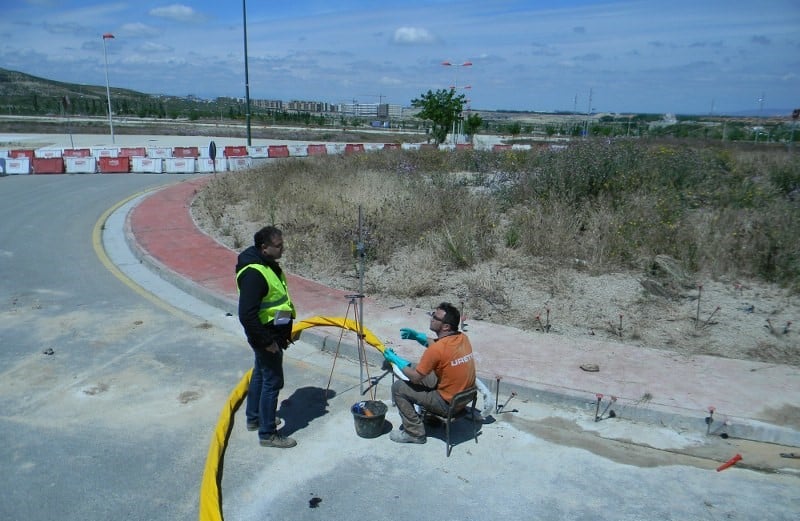

    El resultado de la intervención se ha verificado a través de monitorización láser durante las inyecciones, así como un control, mediante medidores volumétricos y manómetros, de la cantidad de resina inyectada y su presión de inyección.

    Observaciones:

    La intervención, realizada por los técnicos de Uretek con total autonomía, constituye un ejemplo de la eficacia de esta técnica, junto a la rapidez de ejecución y flexibilidad operativa. En ningún momento se interrumpió el suministro de gas.

    El resultado final ha sido confirmado mediante la realización de estudios independientes de la capacidad portante del terreno tras la intervención, por parte de una empresa externa, realizando ensayos penetrométricos y georadar.

    EL PROYECTO EN DETALLE

    LA INTERVENCIÓN

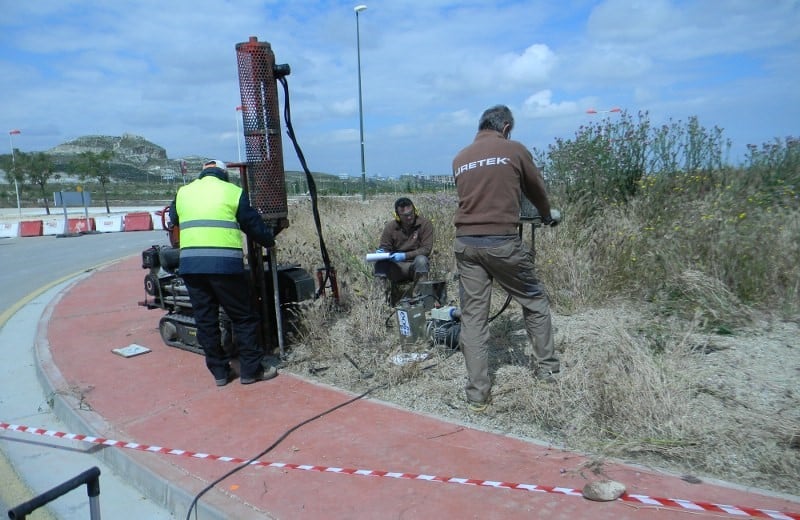

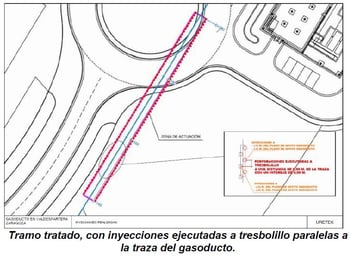

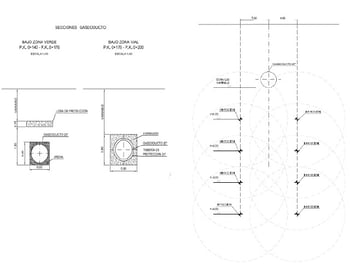

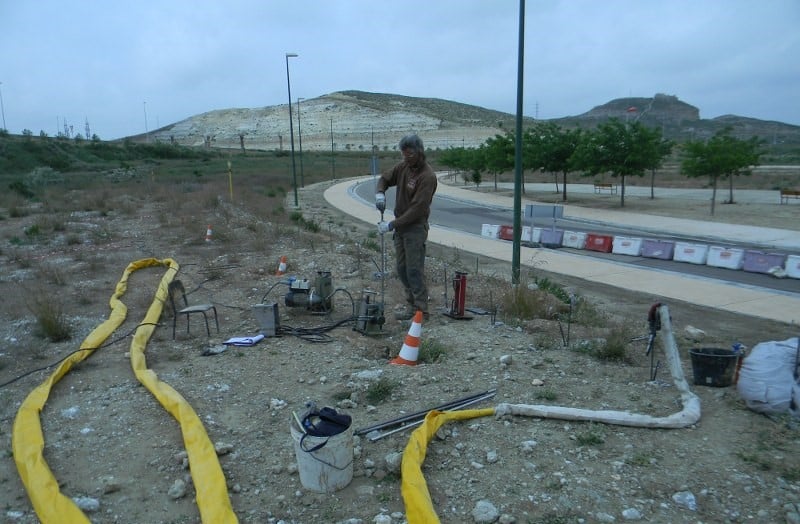

    La intervención de recompresión y consolidación efectuada en el gasoducto, ha tenido como objetivo inyecciones de resina en el terreno de apoyo subyacente al gasoducto por unos 60 metros lineales en cuatro (4) niveles de inyección (Deep Injection).

    plano-intervencion-gasoducto

    intervencion-gasoducto-zaragoza

    La tecnología aplicada, protegida por la Patente Europea nº0851064 de propiedad de la empresa Uretek Srl, ha permitido la densificación en las profundidades del terreno a través de la inyección en el terreno mismo de resinas de poliuretano con alta presión de expansión, que, expandiéndose han transmitido al volumen sólido a su alrededor una acción de compactación que origina un aumento de capacidad de carga.

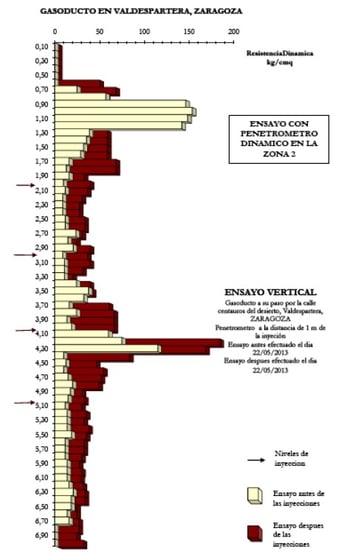

    En la fase preliminar, el Departamento técnico Uretek ha estudiado mediante el software Uretek S.I.M.S. 1.0, a través del cual se ha calculado el estado tensional en el terreno después del tratamiento, el grado de expansión de la resina y los valores de los parámetros geotécnicos a larga duración del terreno mejorado. La mejora calculada, que se ha medido in situ con ensayos penetrométricos paralelos a la traza, está representada en términos de resistencia penetrométrica a la punta qc.

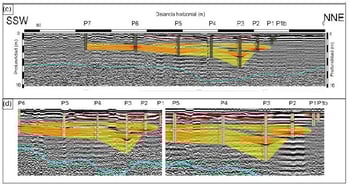

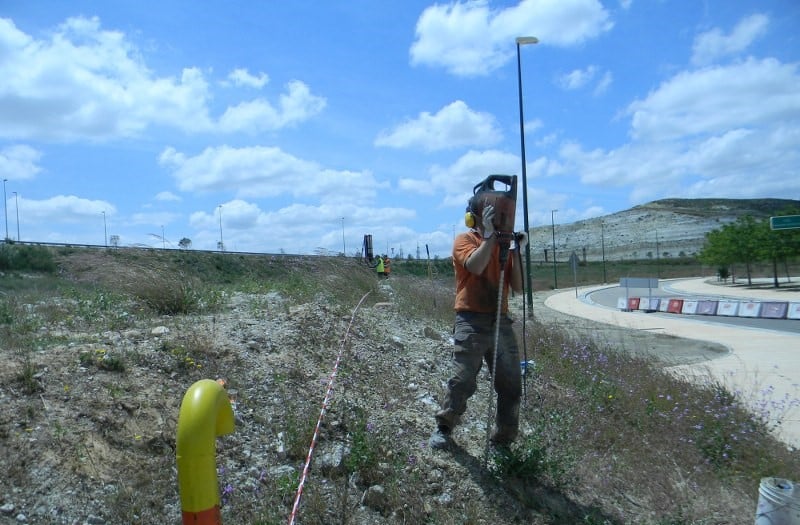

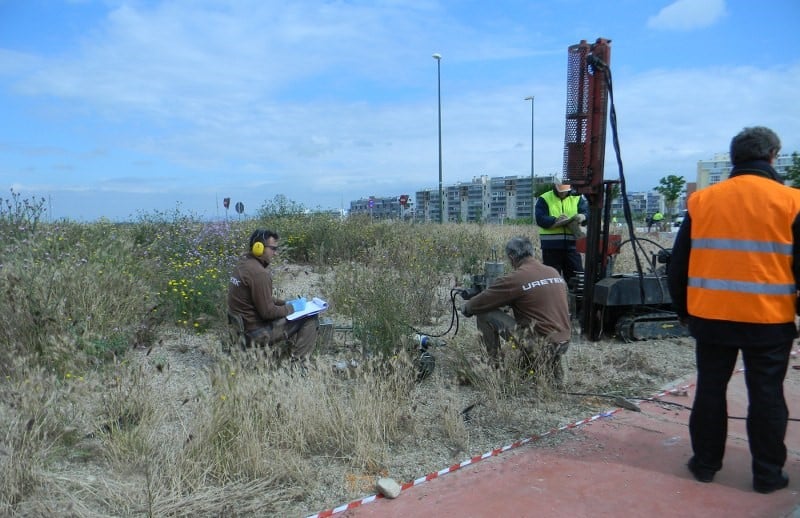

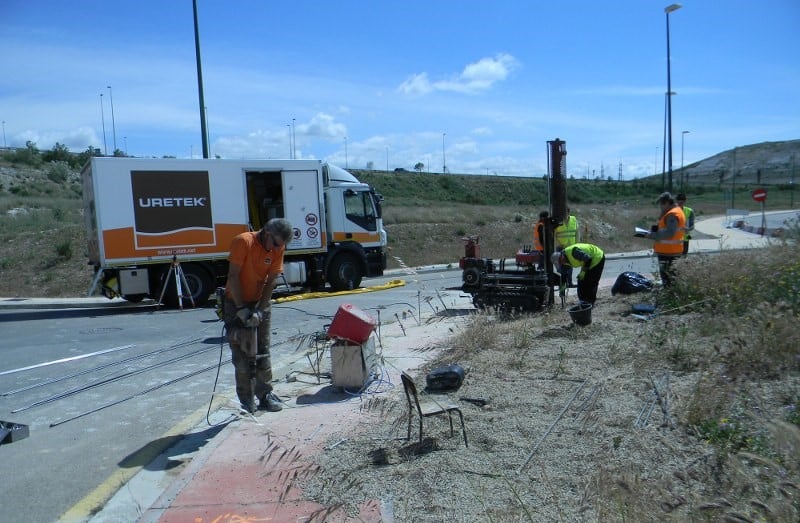

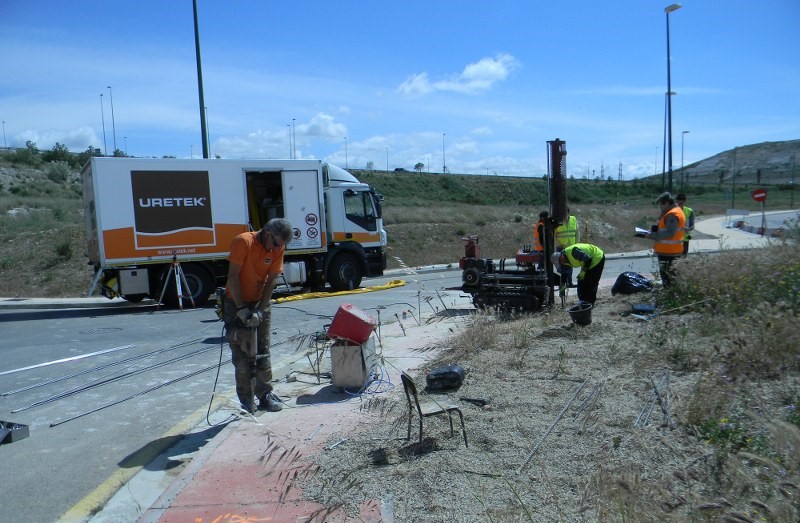

    Además de los ensayos realizados por Uretek, una empresa externa especializada en geotecnia realizó ensayos de penetración previos y posteriores y un georadar posterior, revelando el relleno de cavidades y el aumento de la capacidad de carga del terreno de apoyo del gasoducto.

    grafico-intervencion-gasoducto

    ensayo-penetrometrico-intervencion-gasoducto
