Tratamiento de filtración de agua en un túnel bajo estación de metro

    LUGAR: Estación de metro Bourse, París - Francia
    AÑO: 2024
    DURACIÓN DEL PROYECTO: 9 noches

    EL PROBLEMA

    Durante una inspección rutinaria, se detectó una filtración de agua en un túnel situado bajo la estación de metro Bourse de París. Estas filtraciones comprometieron la estanqueidad de las estructuras de mampostería y su unión con los elementos metálicos del túnel, amenazando la integridad de la infraestructura y creando un riesgo de degradación. El agua se filtraba por grietas y microfisuras, acentuando las patologías ya presentes.

    LA SOLUCIÓN

    Se aplicó la tecnología Water Barrier ® , solución reconocida por su efectividad en el tratamiento de filtraciones en estructuras soterradas. El objetivo principal era detener las filtraciones gracias a inyecciones de resina en la mampostería y en las interfaces entre el terreno y la estructura.

    Para el tratamiento de la filtración de agua en las estructuras de mampostería, a menudo afectadas por discontinuidades como juntas, grietas y agujeros, desde URETEK ® se realizaron inyecciones de resina expansiva y gel saturante. El proceso patentado URETEK Water Barrier ® permite tratar la mampostería, mejorando el problema existente.

    EL CONTEXTO

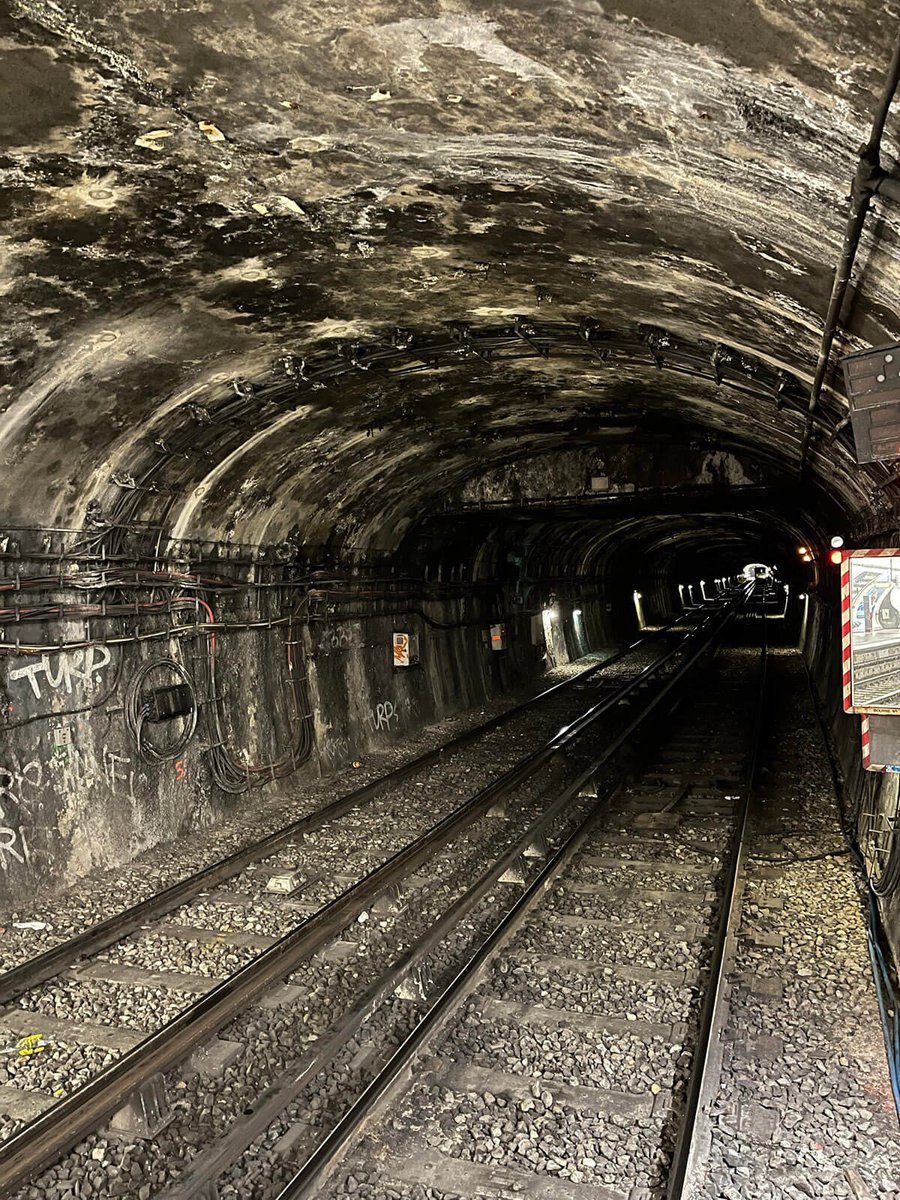

    El túnel en cuestión forma parte de un paso subterráneo bajo la Place de la Bourse, que conecta diferentes estaciones del metro de París. Se trata de una infraestructura estratégica en el corazón de la capital, donde cualquier intervención debe planificarse cuidadosamente para evitar interrupciones del servicio. La inspección preliminar reveló daños importantes en la parte inferior del pasaje, lo que requirió de una intervención rápida para evitar daños mayores.

    EL PROBLEMA

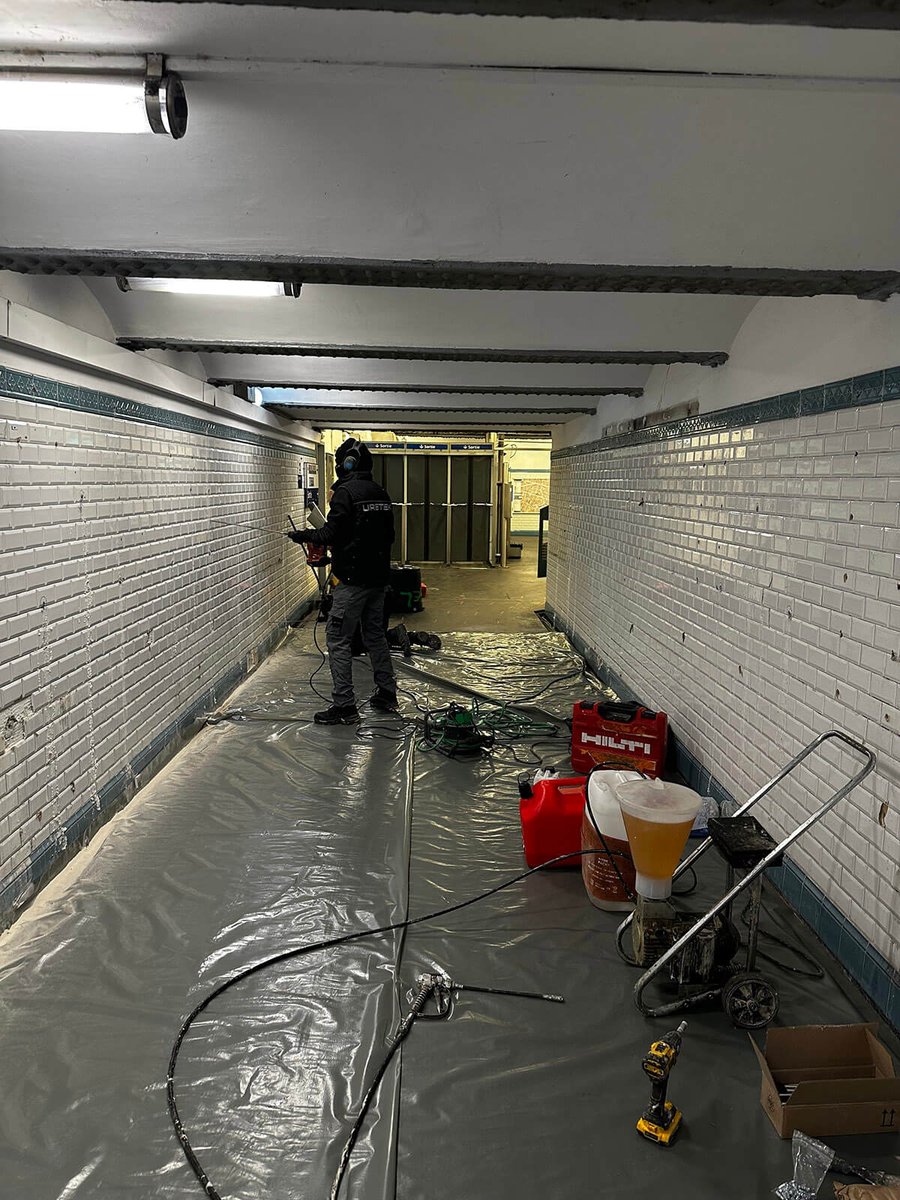

    El principal desafío del proyecto fue tratar eficazmente todos los huecos y grietas de la estructura, respetando estrictas limitaciones de tiempo. De hecho, los trabajos tuvieron que realizarse por la noche, durante el horario de cierre del metro, dejando sólo un margen de cuatro horas por noche para las intervenciones. Una solución rápida, precisa y duradera era esencial para garantizar la seguridad de los usuarios y la longevidad de la infraestructura.

    Por qué se eligió la solución de Uretek:

    • Rapidez
      cuidadosa planificación y programación de los tiempos de ejecución que permitieron culminar la obra en pocos días.
    • Mínimamente invasiva
      la intervención propuesta por Uretek no requería excavaciones ni trabajos de albañilería, sin ensuciar la zona ni producir residuos.
    • Intervención localizada
      el equipo de Uretek delimitó la zona de intervención permitiendo el normal desarrollo del tráfico rodado y ferroviario.
    • Seguimiento continuo de la obra
      tanto durante como después de la intervención, las actividades estaban sujetas a control mediante tecnologías láser.
    • Uso de la tecnología patentada Uretek Water Barrier®
      que, gracias al uso de resina expansiva y gel saturante, realiza el tratamiento de la filtración de las paredes.
    • Respetuoso con el medio ambiente
      la mezcla de las resinas Uretek® genera un producto final inerte, que no libera eluatos al suelo ni a los acuíferos presentes.
    • Uretek está calificado para la categoría de especialización LOC001 (SQ011 - SISTEMA DE CUALIFICACIÓN “OBRA CIVIL EN LA OBRA FERROVIARIA”) y por SNFC por know-how en el sector ferroviario.



    LA SOLUCIÓN

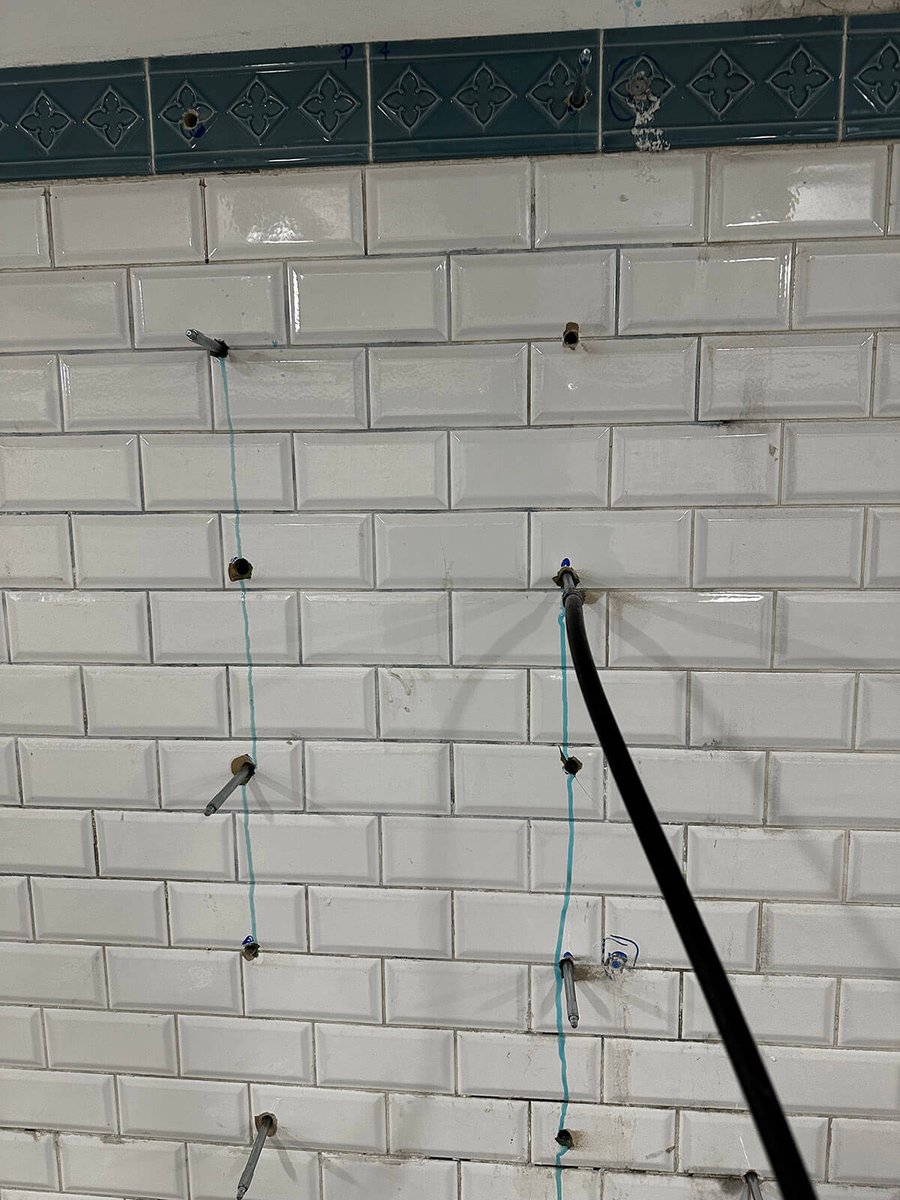

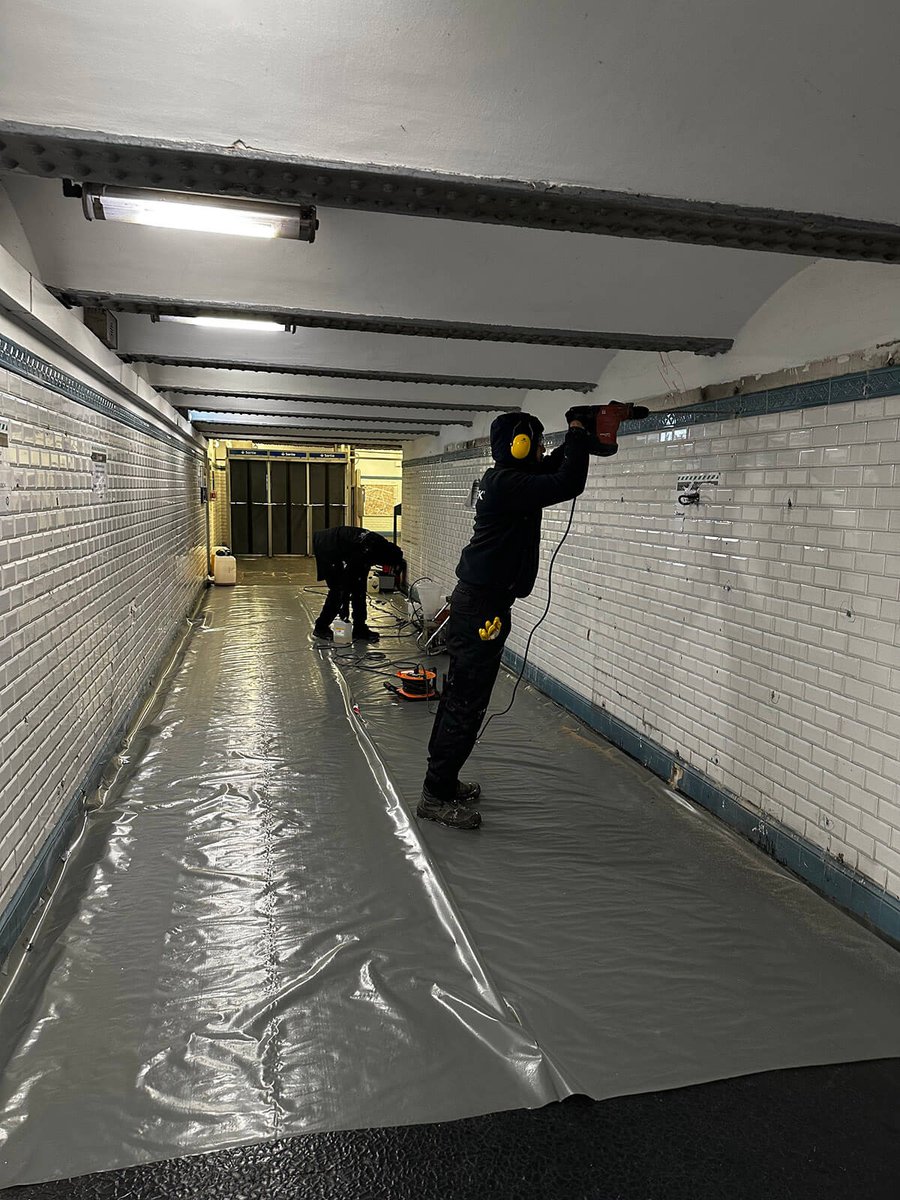

    El equipo de intervención comenzó estableciendo una malla de inyecciones en la zona objetivo. Luego se realizaron orificios de 10 a 12 mm de diámetro, permitiendo la inserción de las cánulas de inyección en las zonas previstas.

    URETEK® ha implementado un proceso de dos fases para el tratamiento de las filtraciones.

    • Primero, la resina expansiva con características acuareactivas se inyectó en la estructura, donde polimerizó al contacto con el agua, colmatando los macrohuecos.
    • A continuación, se aplicó un gel saturante para llenar los microhuecos restantes, asegurando una protección contra la filtración de agua. La resina y el gel se difundieron perfectamente a través de las grietas, como lo demuestra el resurgimiento de producto observado durante las inyecciones.

    Se realizaron estas operaciones rápidamente gracias a perforaciones precisas en la mampostería, sin molestar a los usuarios del metro.

    Esta solución no sólo permitió tratar 59 m² de mampostería y ofrecer un tratamiento de las filtraciones de agua, sino también garantizar la durabilidad de la estructura en los años venideros, respetando los estrictos plazos impuestos por la continuidad del funcionamiento de la estación de metro.
