La estabilidad de las estructuras depende en gran medida de las propiedades mecánicas del suelo de cimentación. En condiciones sísmicas, ciertos suelos granulares saturados pueden experimentar licuefacción, comportándose temporalmente como un fluido viscoso. Este fenómeno ha sido responsable de daños significativos en eventos sísmicos históricos, afectando infraestructuras críticas y edificaciones.
Tradicionalmente, la mitigación de la licuefacción se ha abordado mediante técnicas como la compactación dinámica, la vibrocompactación o la instalación de columnas de grava. Sin embargo, estas soluciones suelen ser invasivas y difíciles de aplicar en entornos urbanos densamente construidos. En este contexto, las inyecciones de resina expansiva representan una alternativa moderna que permite mejorar las propiedades del suelo sin necesidad de excavaciones extensivas.
Las inyecciones de resina consisten en la introducción de polímeros expansivos en el subsuelo mediante perforaciones de pequeño diámetro. Estas resinas reaccionan químicamente tras su inyección, expandiéndose rápidamente y generando presiones que densifican el suelo circundante.
El proceso se lleva a cabo de manera controlada, generalmente en múltiples niveles de profundidad, formando bulbos de expansión que mejoran las propiedades mecánicas del terreno. La técnica permite actuar con precisión en zonas específicas, adaptándose a las condiciones del suelo y a las necesidades estructurales.
Las inyecciones de resina son especialmente útiles en proyectos de rehabilitación y refuerzo de estructuras existentes. Su carácter no invasivo permite su aplicación bajo edificaciones, infraestructuras urbanas y zonas de difícil acceso.
Entre sus principales ventajas destacan:
-
Rapidez de ejecución y resultados inmediatos.
-
Ausencia de vibraciones significativas durante la instalación.
-
Control preciso mediante monitoreo en tiempo real.
-
Adaptabilidad a diferentes condiciones geotécnicas.
Para este tipo de trabajo en cuestión, el sistema de inyección patentado Uretek Multipoint (Difusión capilar) proporciona la inyección de resinas en el suelo a través de una cánula especial con varios orificios laterales (12÷14), llamada "multi-agujero".
Este sistema permite la realización en el suelo de una malla de inyección muy densa y garantiza un tratamiento homogéneo. De hecho, la resina saldrá al mismo tiempo de todas las aberturas de la cánula de inyección gracias al diseño de la disposición de los orificios, calibrada y de tamaño creciente con la profundidad. También se ubicará cerca de los orificios de salida evitando dispersiones, o discontinuidad del tratamiento, gracias a la posibilidad de realizar inyecciones de forma intermitente y su capacidad para solidificarse rápidamente.

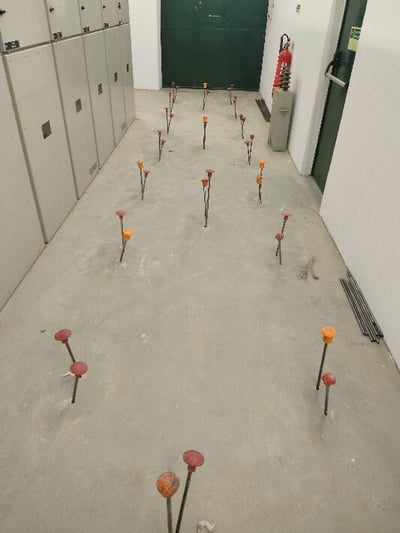

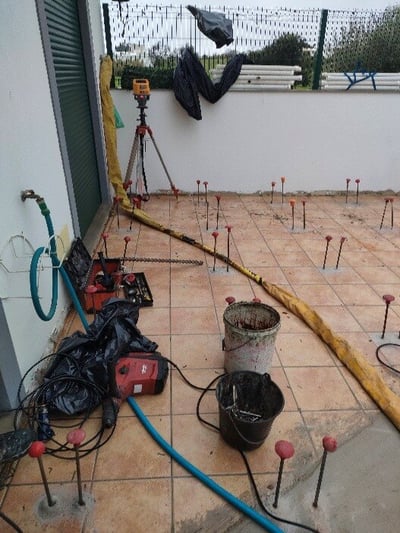

Distribución de la malla de inyección y los puntos de difusión de resina
Estas características hacen que la técnica sea especialmente adecuada en entornos urbanos donde otras soluciones resultan inviables.
Software SIMS 2.0
El modelo de cálculo se basa en la teoría de expansión de una cavidad cilíndrica. La teoría permite establecer la relación entre la expansión de una cavidad en el suelo y la presión aplicada al borde de la cavidad. El proceso de expansión de la resina propuesto por los autores es el siguiente:
-
Generación de un bulbo inicial cilíndrico que se expande en el suelo en condiciones de deformaciones planas tras el hinchamiento de la resina.
-
Durante el proceso de expansión de la resina, si la presión ejercida sobre el suelo por el bulbo en expansión excede la tensión de plastificación del suelo, se formará una zona plástica alrededor del bulbo y una zona elástica más externa.
-
La expansión de la resina (y por lo tanto del bulbo) continúa hasta que se alcanza una condición de equilibrio con el suelo circundante. Al término del hinchamiento la tensión radial eficaz al borde del bulbo será igual a la presión de expansión eficaz de la resina. En correspondencia del radio externo hay un desplazamiento radial nulo.
Expansión de la cavidad (bulbo de resina) en un medio finito, donde a0 es el radio inicial del bulbo, a es el radio final del bulbo después de la expansión, RPL es el radio plástico, y b0 el radio externo fijo (desplazamiento radial nulo)
La mitigación de la licuefacción de suelos mediante inyecciones de resina expansiva constituye una alternativa innovadora dentro de la ingeniería geotécnica. Su capacidad para mejorar las propiedades del suelo de manera rápida y controlada la convierte en una herramienta valiosa para la reducción del riesgo sísmico.
Si bien no sustituye completamente a las técnicas tradicionales, su aplicación en contextos específicos, especialmente en zonas urbanas o bajo estructuras existentes, la posiciona como una solución altamente eficiente.
A diferencia de otras técnicas tradicionales de recalce, en Uretek queremos hablar de las ventajas que ofrecen nuestras inyecciones de resinas:
-
Intervenciones muy rápidas, que en muchos casos se realizan en un solo día.
-
Sin obras pesadas, ni excavaciones alrededor de la vivienda.
-
Menor coste que otras soluciones estructurales.
-
Intervención limpia y mínimamente invasiva, que permite seguir viviendo en la casa durante los trabajos.
En Uretek llevamos más de 35 años trabajando en el sector y somos especialistas en las intervenciones geotécnicas con inyecciones de resinas. Empleamos resinas y tecnologías únicas y patentadas, que nos permiten dar solución al problema.

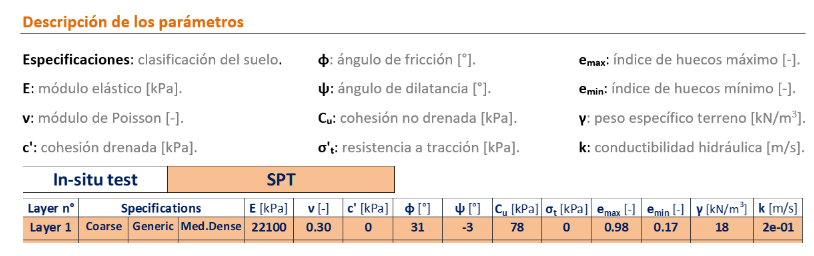

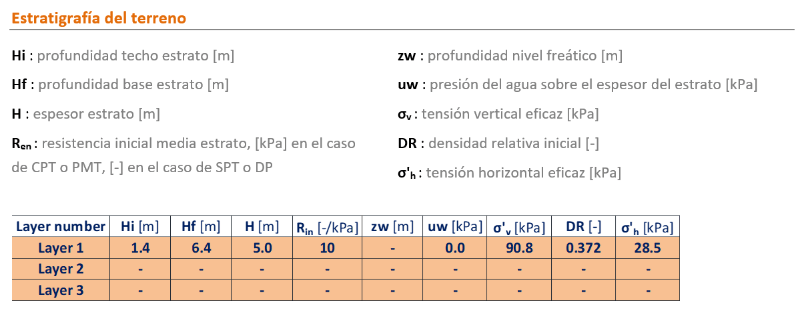

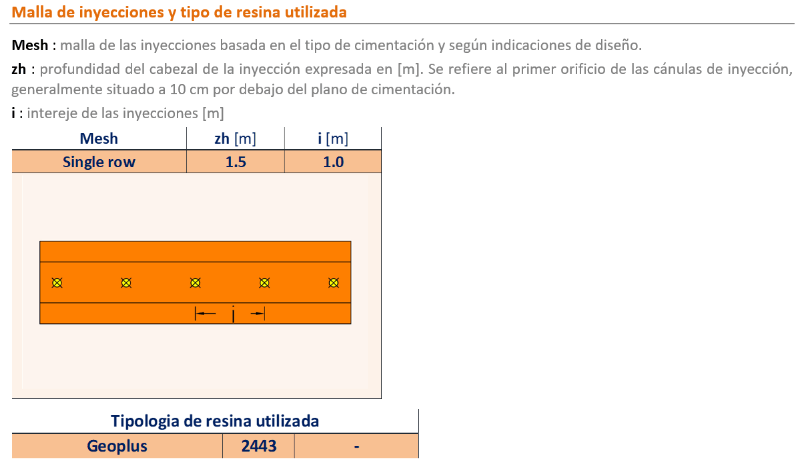

Esquema del perfil geotécnico

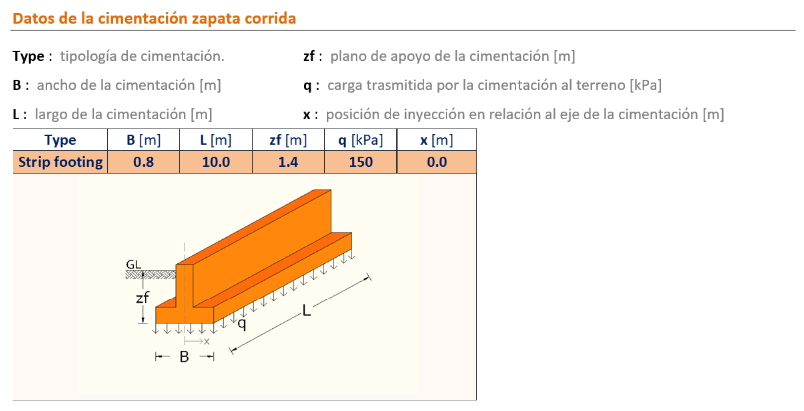

- Tipología de cimentación tratada: Zapata corrida B≤150cm
- Niveles (espesor de terreno tratado*): 6 niveles (6.0m)
- Tipo de inyección: Multipoint
- Intereje de las inyecciones: i=100cm
*Profundidad del tratamiento a partir del plano de apoyo de la cimentación
Izquierda: gráfico de la distribución de las tensiones al variar la profundidad (Boussinesq)

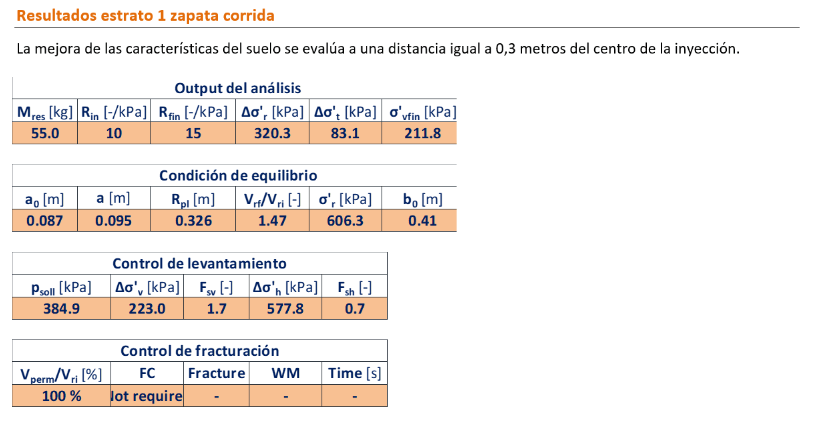

RESULTADOS DEL SOFTWARE SIMS 2.0
Curva reológica de la resina y curva de expansión de la cavidad cilíndrica en el terreno
Graficos de resistencia, tensión, densidad relativa y deform. volumétrica al variar la distancia al centro de la inyección
